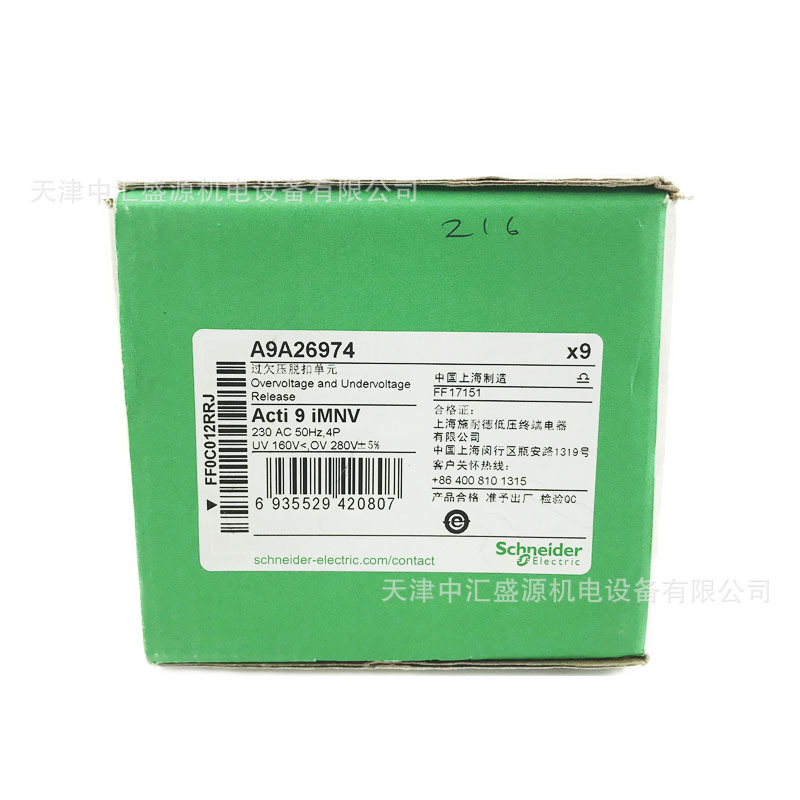

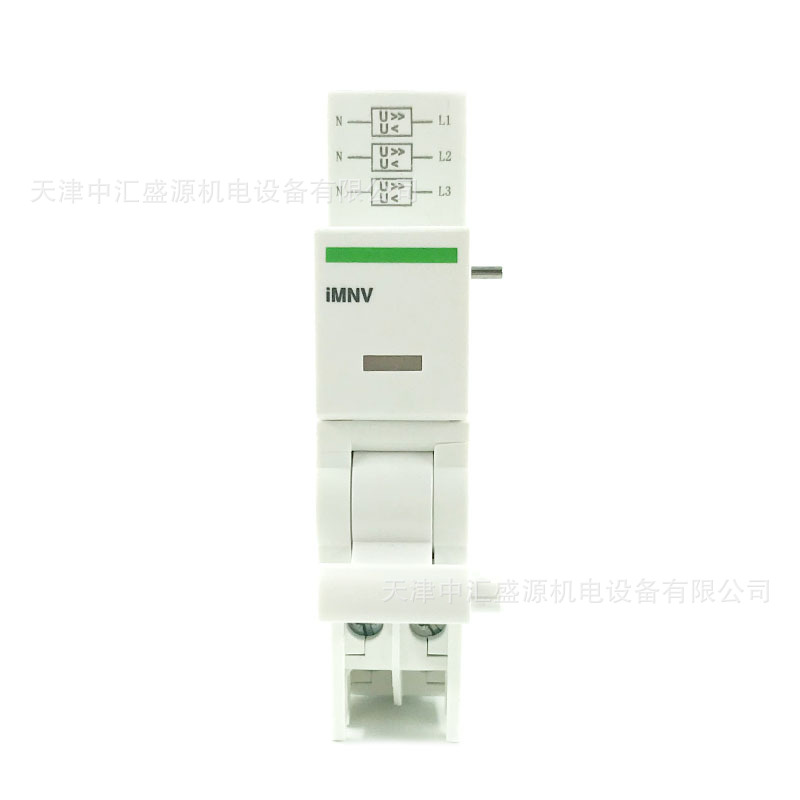

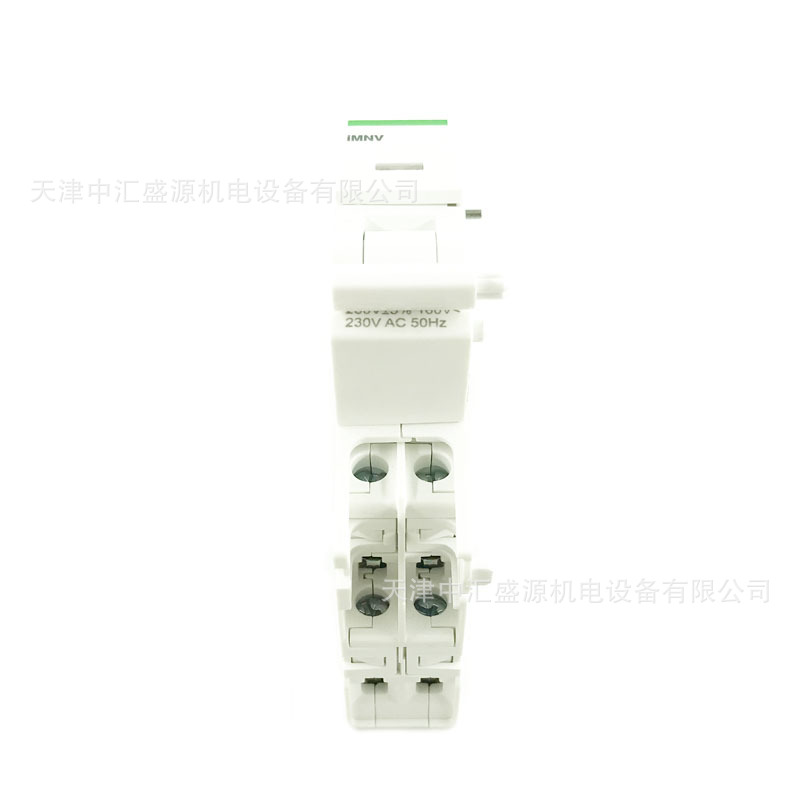

施耐德iMNV过欠压触点(适用于4P MCB)A9A26974介绍：小型断路器(英文名称：Miniature Circuit Breaker）又称微型断路器（Micro Circuit Breaker），适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。小型断路器主要用于工业、商业、高层和民用住宅等各种场所。
小型断路器由下列几个主要部分组成：
1、可分断的接触联接。它由固定触头和可动触头组成。
2、由金属筒或绝缘圆柱体组成的器件，其中安装着可分断的接触联接和灭弧设备以及传动装置。
3、带动触头的传动装置。
4、灭弧设备。
常用小型断路器开断电路时是用机械的方法把小型断路器的动触头与固定触头分开。而合闸时则用相反的机械运动使动触头与固定触头闭合。 在进行接通和开断负载电路的操作时，固定触头和动触头之间将会产生电弧。开断过程产生的电弧比合闸过程严重得多。当开断的电流很大，特别是开断短路时，电弧很大，断开电路往往十分困难。
主要信息 |
| ||
产品系列 | Acti9 |
| |
产品类型 | 瞬动电压线圈 |
| |
产品短名 | iMNV |
| |
极数 | 4P |
| |
补充信息 | |||
脱扣电压范围 | 280 V +/- 5 % AC | ||
额定欠压脱扣范围 | 55…160 V | ||
控制类型 | 手柄 | ||
安装位置 | (在) 断路器左侧 | ||
宽度 （9mm的倍数） | 2 | ||
高度 | 86.18 mm | ||
宽度 | 18 mm | ||
深度 | 74.5 mm | ||
产品净重 | 75 g | ||
接线能力 | 隧道式端子 下接线 1…6 mm² 单股硬线 不带篐线端子 适用 1 电缆 | ||
剥线长度 | 10 mm 适用 下接线 连接电气连接端子: | ||
紧固扭矩 | 1 N.m 下接线 电气连接端子: | ||
产品适用范围 | 与 iID 兼容 | ||
