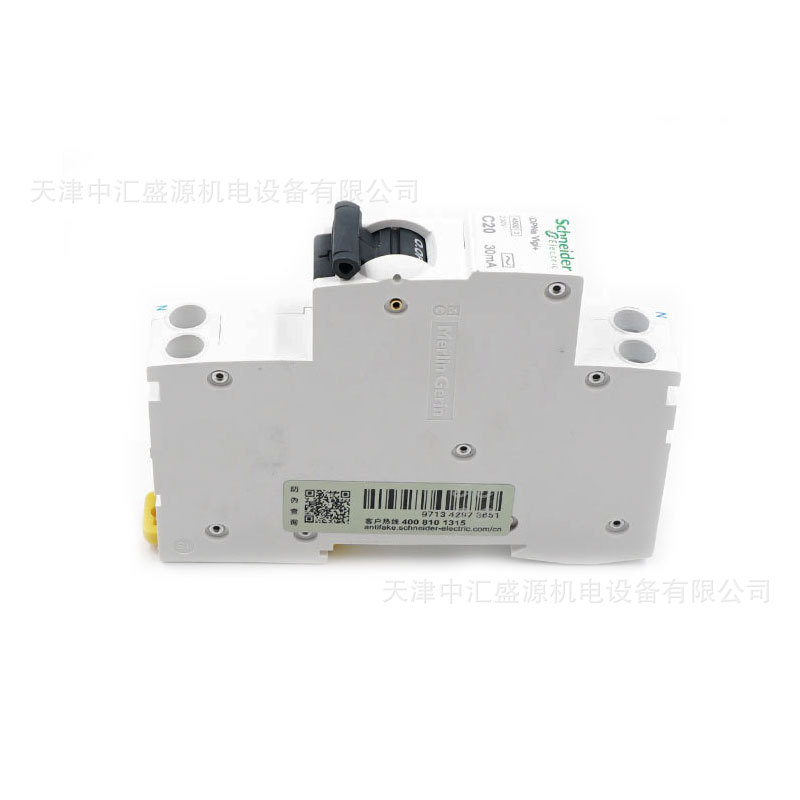

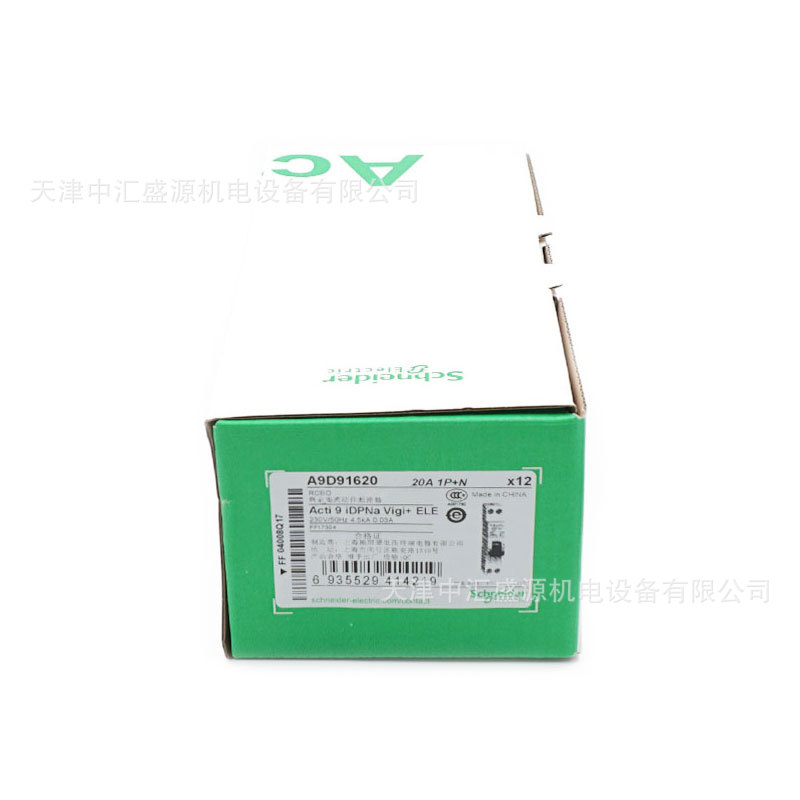

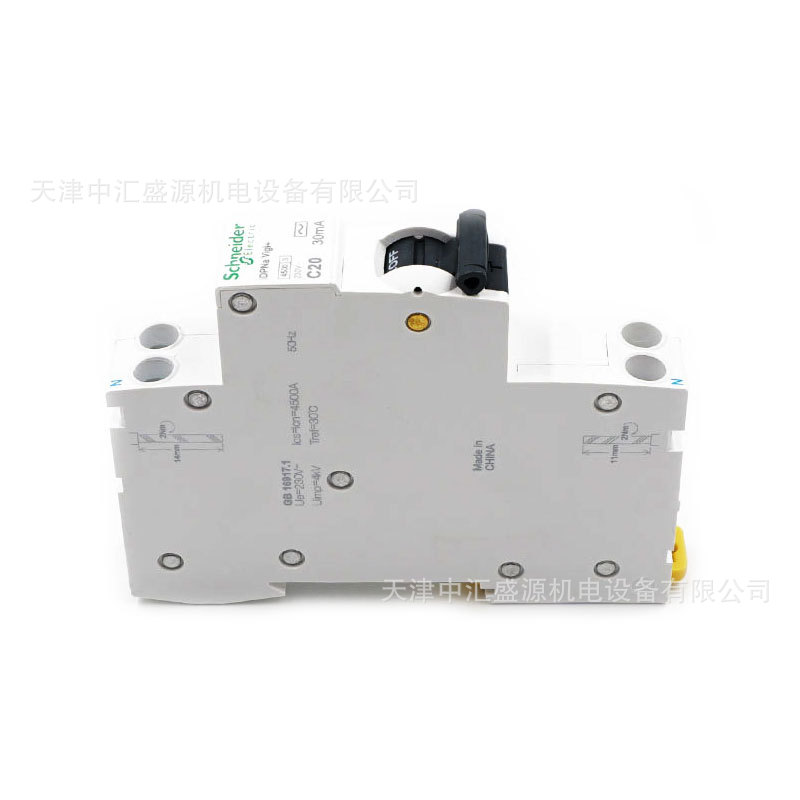

施耐德IDPNA VIGI+ 20A(18MM) 30mA AC漏电断路器A9D91620介绍：小型断路器(英文名称：Miniature Circuit Breaker）又称微型断路器（Micro Circuit Breaker），适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。小型断路器主要用于工业、商业、高层和民用住宅等各种场所。
小型断路器由下列几个主要部分组成：
1、可分断的接触联接。它由固定触头和可动触头组成。
2、由金属筒或绝缘圆柱体组成的器件，其中安装着可分断的接触联接和灭弧设备以及传动装置。
3、带动触头的传动装置。
4、灭弧设备。
常用小型断路器开断电路时是用机械的方法把小型断路器的动触头与固定触头分开。而合闸时则用相反的机械运动使动触头与固定触头闭合。 在进行接通和开断负载电路的操作时，固定触头和动触头之间将会产生电弧。开断过程产生的电弧比合闸过程严重得多。当开断的电流很大，特别是开断短路时，电弧很大，断开电路往往十分困难。
主要信息 |
| |||
断路器应用 | 配电保护 |
| ||
产品系列 | Acti9 |
| ||
产品类型 | 剩余电流动作保护断路器 |
| ||
产品名称 | IDPN Vigi+ |
| ||
产品短名 | iDPNa Vigi+ |
| ||
极数 | 1P + N |
| ||
中性线位置 | 左侧 |
| ||
保护极数量 | 1 |
| ||
额定电流 [In] | 20 A 在…上 30 °C |
| ||
网络类型 | AC |
| ||
脱扣曲线 | C |
| ||
剩余电流灵敏度 [IΔn] | 30 mA |
| ||
剩余电流动作保护的选择性 | 瞬动型 |
| ||
漏电流保护等级 | AC类 |
| ||
分断能力 | 4500 A Icn 符合 IEC 61009-1 |
| ||
隔离功能 | 适用 |
| ||
补充信息 | ||||
配电系统位置 | 下游配电出线 | |||
网络频率 | 50 Hz | |||
额定工作电压 [Ue] | 230 V AC 50 Hz | |||
脱扣器类型 | 热磁式 | |||
磁脱扣限制 | 5...10 x In | |||
剩余电流动作功能技术 | 动作功能与电源电压有关 | |||
residual breaking and making capacity | 4500 A 符合 IEC 61009-1 | |||
额定绝缘电压 [Ui] | 400 V 符合 IEC 61009-1 | |||
额定冲击耐受电压 [Uimp] | 4 kV 符合 IEC 61009-1 | |||
触点位置指示 | 有 | |||
控制类型 | 手柄 | |||
本地信号指示 | 开/关指示 | |||
安装方式 | DIN 导轨安装 | |||
与母线兼容性 | 兼容 上接线: | |||
宽度 （9mm的倍数） | 2 | |||
高度 | 96.1 mm | |||
宽度 | 18 mm | |||
深度 | 65.8 mm | |||
产品净重 | 136 kg | |||
机械寿命 | 20000 次 | |||
电气寿命 | 10000 次 | |||
接线能力 | 隧道式端子 (上接线) - <= 16 mm² - 单股硬线 不带篐线端子 | |||
剥线长度 | 15 mm 适用 上接线或下接线 连接电源回路: | |||
紧固扭矩 | 2.5 N.m 上接线 电源回路: | |||
施耐德电气有限公司（Schneider Electric SA）是总部位于法国的全球化电气企业，全球能效管理和自动化领域的企业。集团2016财年销售额为250亿欧元，在全球100多个国家拥有超过16万名员工。 1836年由施耐德兄弟建立。它的总部位于法国吕埃。
施耐德电气致力于推动数字化转型，服务于家居、楼宇、数据、基础设施和工业市场。通过集成工艺和能源管理技术，从终端到云的互联互通产品、控制、软件和服务，贯穿业务全生命周期，实现整合的企业级管理。
施耐德电气是一家拥有本土化优势的全球企业，致力于推动开放的技术及合作伙伴生态圈，积极践行有意义、包容和赋能的共同价值观。
