产品说明
施耐德ATS22C41Q软起动器介绍：软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的电机控制装置, 国外称为Soft Starter.它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路.运用不同的方法, 控制三相反并联闸管的导通角, 使被控电机的输入电压按不同的要求而变化, 就可实现不同的功能. 软起动器和变频器是两种完全不同用途的产品.变频器是用于需要调速的地方, 其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器, 用于电机起动时, 输出只改变电压并没有改变频率.变频器具备所有软起动器功能, 但它的价格比软起动器贵得多, 结构也复杂得多。

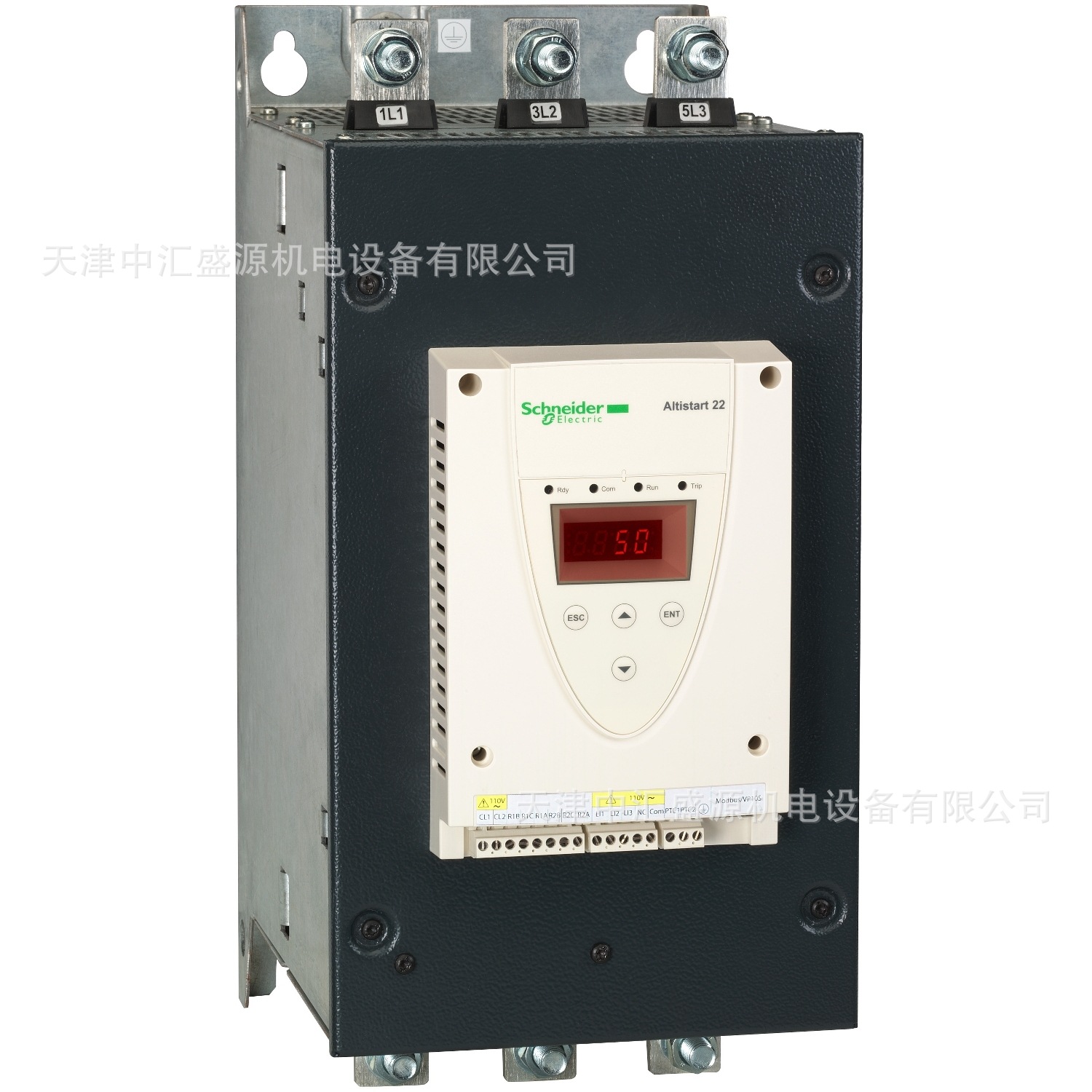

产品图片
产品参数
| 产品系列 | Altistart 22 |
| 产品类型 | 软起动器 |
| 产品应用场景 | 异步电机 |
| 应用领域 | 泵和风扇 |
| 组件名称 | ATS22 |
| 电网相数 | 3 相 |
| 额定电源电压 [Us] | 230...440 V - 15...10 % |
| 电动机功率 (kW) | 110 kW 230V AC 220 kW 400 V 220 kW 440 V |
| 出厂设置电流 | 388 A |
| 功耗W | 177 W 用于标准应用 |
| 使用类别 | AC-53A |
| 启动类型 | 有转矩控制的起动(电流限制在3.5 In) |
| IcL 起动器 额定 | 410 A 适用 与电机电源线相连 用于标准应用 |
| IP 保护等级 | IP00 |
| 组装方式 | 带散热片 |
| 可用功能 | 内部旁路 |
| 电源电压范围 | 195…484 V |
| 供电频率 | 50...60 Hz - 10...10 % |
| 电网频率 | 45...66 Hz |
| 设备连接 | 至电机三角形端子 用电机电源线 |
| 控制回路电压 | 230 V - 15...10 % 50/60 Hz |
| 控制电路能耗 | 20 W |
| 离散量输出数量 | 2 |
| 输出型式 | 继电器输出 R1 230 V 运行，警告，跳闸，停止，未停止，起动，就绪 C/O 继电器输出 R2 230 V 运行，警告，跳闸，停止，未停止，起动，就绪 C/O |
| *小开关电流 [Imin] | 100 mA 在…上 12 V 直流 (继电器输出) |
| *大开关电流 | 5 A 250 V AC 阻性（负载） 1 继电器输出 5 A 30 V 直流 阻性（负载） 1 继电器输出 2 A 250 V AC 感性负载 0.4 20 ms 继电器输出 2 A 30 V 直流 感性负载 7 ms 继电器输出 |
| 离散量输入数量 | 3 |
| 数字量输入类型 | (LI1, LI2, LI3) 逻辑, 5 mA 4.3 kOhm |
| 离散量输入电压 | 24 V <= 30 V |
| 离散量输入逻辑 | 正逻辑 LI1, LI2, LI3 在状态 0: < 5 V 和 <= 2 mA 在状态 1: > 11 V, >= 5 mA |
| 输出电流 | 0.4...1 Icl 可调 |
| PTC传感器输入 | 750 Ohm |
| 通讯端口协议 | 串口Modbus |
| 连接器类型 | 1 RJ45 |
| 通信数据链路 | 串行 |
| 物理接口 | RS485 多点连接串口 |
| 传输速率 | 4800, 9600 或 19200 bps |
| 安装设备 | 31 |
| 保护类型 | 缺相保护: 线 热保护: 马达 热保护: 起动器 |
| 标识 | CE |
| 冷却方式 | 强制通风 |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 425 mm |
| 宽度 | 206 mm |
| 深度 | 299 mm |
| 净重 | 33 kg |
| Motor power range AC-3 | 110…220 kW 在…上 380…440 V 3 相 110…220 kW 在…上 200…240 V 3 相 |
| 马达启动器类型 | 软起动器 |
