产品说明
施耐德ATS48D62Q软启动器 介绍：软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的电机控制装置, 国外称为Soft Starter.它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路.运用不同的方法, 控制三相反并联闸管的导通角, 使被控电机的输入电压按不同的要求而变化, 就可实现不同的功能. 软起动器和变频器是两种完全不同用途的产品.变频器是用于需要调速的地方, 其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器, 用于电机起动时, 输出只改变电压并没有改变频率.变频器具备所有软起动器功能, 但它的价格比软起动器贵得多, 结构也复杂得多。

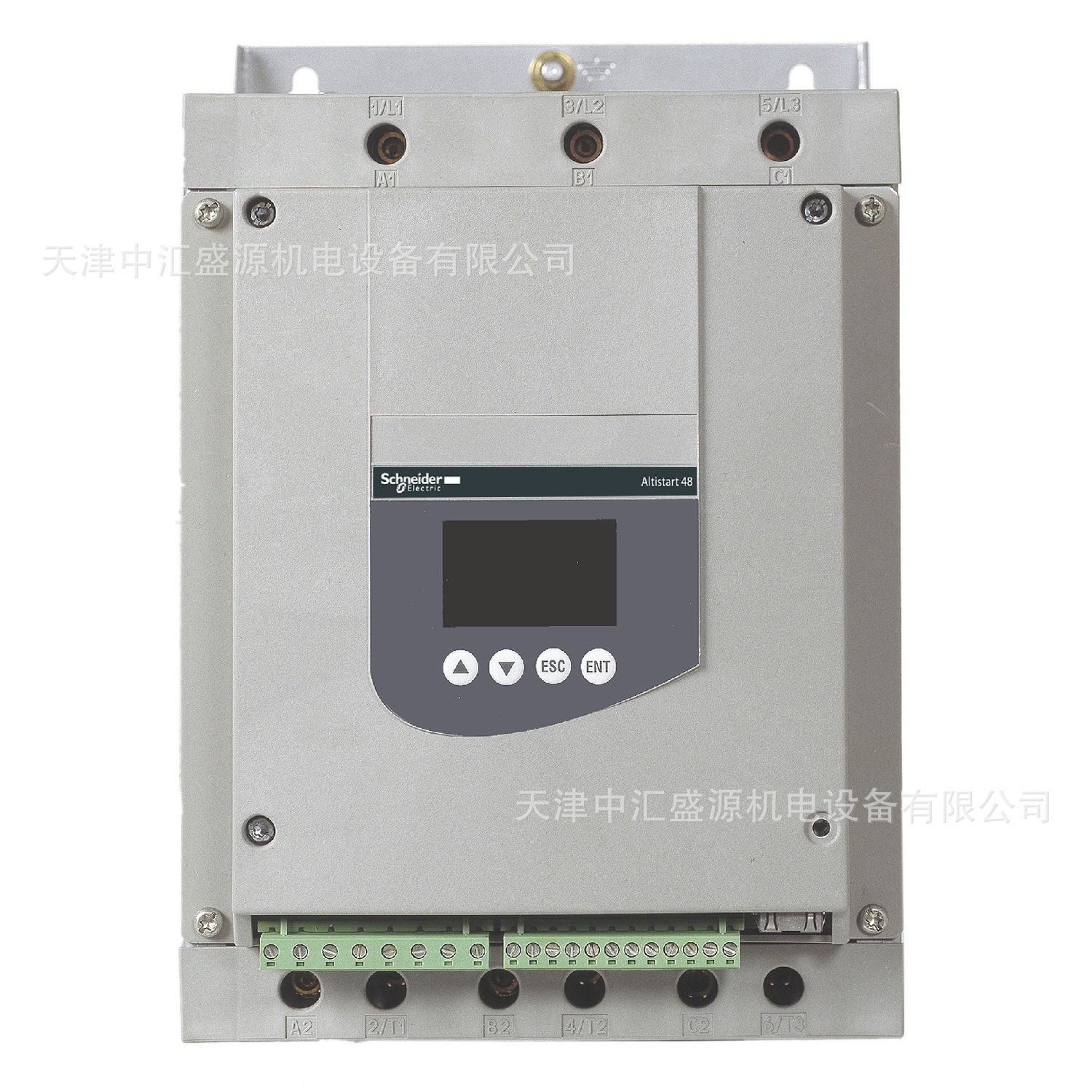

产品图片
产品参数
| 产品系列 | Altistart 48 |
| 产品类型 | 软起动器 |
| 产品应用场景 | 异步电机 |
| 应用领域 | 重工业和泵 |
| 产品短名 | ATS48 |
| 使用类别 | AC-53A |
| Ue power supply voltage | 230...415 V - 15...10 % |
| power supply frequency | 50...60 Hz - 5...5 % |
| 电动机功率 (kW) | 55 kW 在…上 400 V 连接至电机三角形端子 用于标准应用 11 kW 在…上 230 V 与电机电源线相连 用于严酷应用 15 kW 在…上 230 V 与电机电源线相连 用于标准应用 22 kW 在…上 230 V 连接至电机三角形端子 用于严酷应用 22 kW 在…上 400 V 与电机电源线相连 用于严酷应用 30 kW 在…上 230 V 连接至电机三角形端子 用于标准应用 30 kW 在…上 400 V 与电机电源线相连 用于标准应用 45 kW 在…上 400 V 连接至电机三角形端子 用于严酷应用 |
| 设备连接 | 至电机三角形端子 用电机电源线 |
| 保护类型 | 缺相保护: 线 热保护: 马达 热保护: 起动器 |
| 符合标准 | EN/IEC 60947-4-2 |
| 产品认证 | TCF CSA DNV UL C-Tick NOM 117 CCC SEPRO GOST |
| 标识 | CE |
| 离散量输入数量 | 5 |
| 数字量输入类型 | PTC, 750 Ω 在…上 25 °C (停止，运行 LI3, LI4) 逻辑, <= 8 mA 4300 Ω |
| 离散量输入逻辑 | 正逻辑 停止，运行 LI3, LI4 在状态 0: < 5 V 和 <= 2 mA 在状态 1: > 11 V, >= 5 mA |
| *小开关电流 [Imin] | 10 mA 在…上 6 V 直流 适用 继电器输出 |
| 离散量输出数量 | 2 |
| 输出型式 | (LO1) 逻辑输出 0 V 通用配置 (LO2) 逻辑输出 0 V 通用配置 (R1) 继电器输出 故障继电器 NO (R2) 继电器输出 启动结束继电器 NO (R3) 继电器输出 电机已上电 NO |
| 模拟量输出 型号 | 电流输出 AO: 0-20 mA 或 4-20 mA, 阻抗 |
| 通讯端口协议 | 串口Modbus |
| 连接器类型 | 1 RJ45 |
| 通信数据链路 | 串行 |
| 物理接口 | RS485 多点连接串口 |
| 传输速率 | 4800, 9600 或 19200 bps |
| 可用功能 | 旁路接触器（可配置） |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 290 mm |
| 宽度 | 190 mm |
| 深度 | 235 mm |
| 净重 | 8.3 kg |
