产品说明
施耐德ATV320U22N4C变频器 介绍：变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

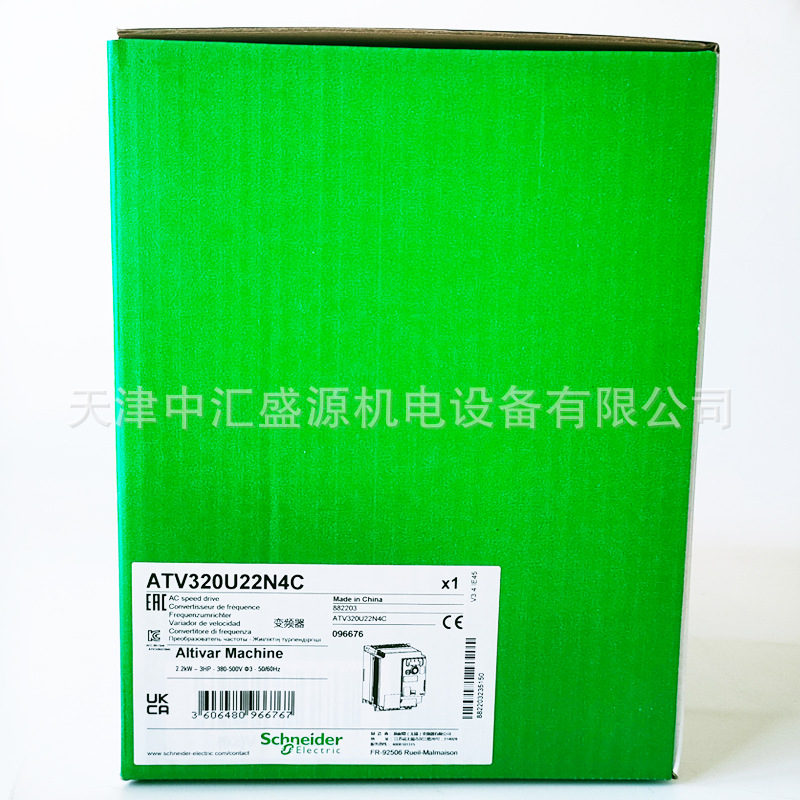

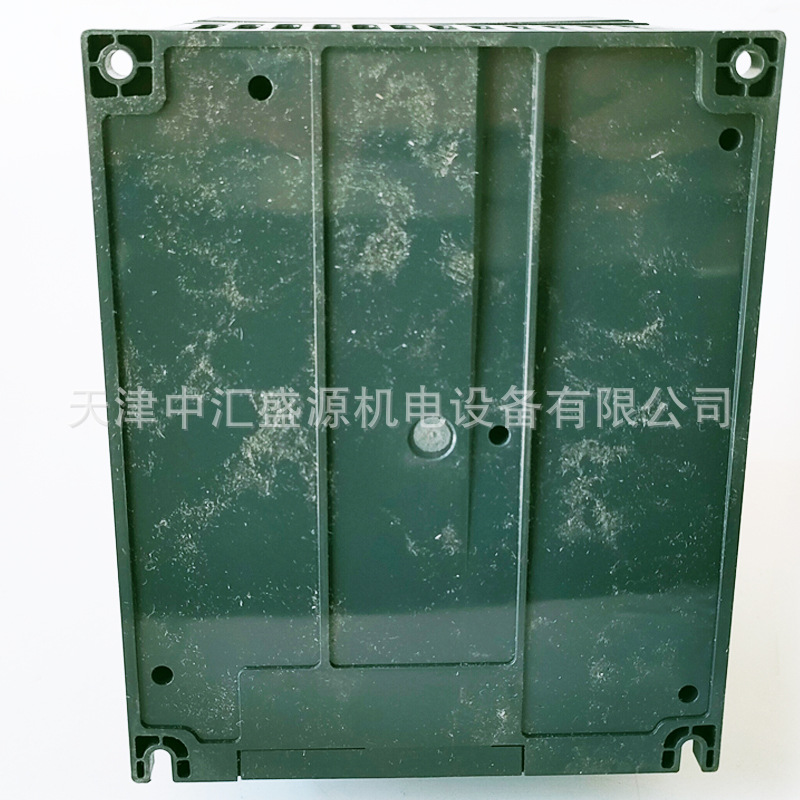

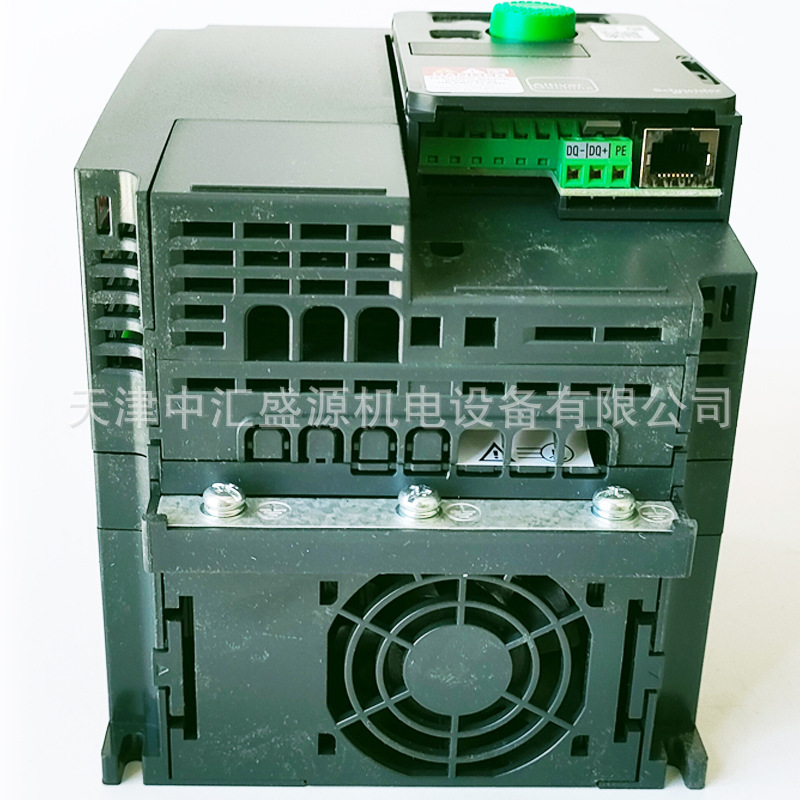

产品图片
产品参数
| 产品系列 | ATV320 |
| 产品类型 | 变频器 |
| 应用领域 | 复杂机器 |
| 变量 | 标准版本 带隔离开关 |
| 驱动器格式 | 紧凑型 |
| 安装类型 | 壁挂式安装 |
| 通讯端口协议 | Modbus 串行 CANopen |
| 选项卡 | 通讯模块, CANopen 通讯模块, EtderCAT 通讯模块, Profibus DP V1 通讯模块, Profinet 通讯模块, 以太网Powerlink 通讯模块, Etdernet/IP 通讯模块, DeviceNet |
| 额定电源电压 [Us] | 380...500 V - 15...10 % |
| 额定输出电流 | 5.5 A |
| 电动机功率 (kW) | 2.2 kW 适用 重载 |
| EMC 滤波器 | C2类EMC滤波器 |
| IP防护等级 | IP20 |
| 离散量输入数量 | 7 |
| 数字量输入类型 | STO 安全扭矩中断, 24 V 直流, 阻抗: 1.5 kOhm DI1...DI6 逻辑输入, 24 V 直流 (30 V) DI5 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V) |
| 离散量输入逻辑 | 正逻辑(源) 负逻辑 (漏) |
| 离散量输出数量 | 3 |
| 输出型式 | 开放式集电器 DQ+ 0…1 kHz 30 V 直流 100 mA 开放式集电器 DQ- 0…1 kHz 30 V 直流 100 mA |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1 电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 AI2 双极差分电压: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位 AI3 电流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 Ω, 分辨率 10 位 |
| 模拟量输出数量 | 1 |
| 模拟量输出 型号 | 软件-可配置电流 AQ1: 0...20 mA 阻抗 800 Ω, 分辨率 10 bits 软件-可配置电压 AQ1: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits |
| 继电器输出类型 | 可配置的继电器逻辑 R1A 1 NO 电气寿命 100000 次 可配置的继电器逻辑 R1B 1NC 电气寿命 100000 次 可配置的继电器逻辑 R1C 可配置的继电器逻辑 R2A 1 NO 电气寿命 100000 次 可配置的继电器逻辑 R2C |
| *大开关电流 | 继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC 继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流 |
| *小开关电流 [Imin] | 继电器输出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流 |
| 访问方法 | 从（站） CANopen |
| 4 quadrant operation possible | True |
| 异步电机控制配置文件 | 电压/频率比，5点 无传感器磁链矢量控制标准 电压/频率比 无传感器磁链适量控制-节能 电压/频率比，2点 |
| 同步电机控制配置模式 | 无传感器矢量控制 |
| 瞬时过转矩 | 170…200 % 标称电机转矩 |
| Maximum output frequency | 0.599 kHz |
| 加速和减速倾斜 | 线性 U S CUS 斜坡切换 Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop witd DC injection |
| 电机滑差补偿 | 自动 无论负载情况 可调0…300 % 不可用电压/频率比（2 或 5 点） |
| 开关频率 | 2...16 kHz 可调 4...16 kHz 有 |
| 额定开关频率 | 4 kHz |
| 制动至停止 | 采用直流注入 |
| Brake chopper integrated | True |
| 线路电流 | 8.7 A 在…上 380 V (重载) 6.6 A 在…上 500 V (重载) |
| *大输入电流 | 8.7 A |
| Maximum output voltage | 500 V |
| 视在功率 | 5.7 kVA 在…上 500 V (重载) |
| 电网频率 | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| 预期线路Isc | 5 kA |
| Base load current at high overload | 8.0 A |
| 功耗W | 风扇: 74.0 W 在…上 380 V,开关频率 4 kHz |
| Witd safety function Safely Limited Speed (SLS) | True |
| Witd safety function Safe brake management (SBC/SBT) | False |
| Witd safety function Safe Operating Stop (SOS) | False |
| Witd safety function Safe Position (SP) | False |
| Witd safety function Safe programmable logic | False |
| Witd safety function Safe Speed Monitor (SSM) | False |
| Witd safety function Safe Stop 1 (SS1) | True |
| Witd sft fct Safe Stop 2 (SS2) | False |
| Witd safety function Safe torque off (STO) | True |
| Witd safety function Safely Limited Position (SLP) | False |
| Witd safety function Safe Direction (SDI) | False |
| 保护类型 | 输入断相: 驱动 输出相线和接地之间的过流: 驱动 过热保护: 驱动 电机各相线之间短路: 驱动 热保护: 驱动 |
| 宽度 | 140 mm |
| 高度 | 184.0 mm |
| 深度 | 158.0 mm |
| 净重 | 2.1 kg |
