产品说明
施耐德EZD160S3160MAN塑壳断路器 介绍：塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。
塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构。

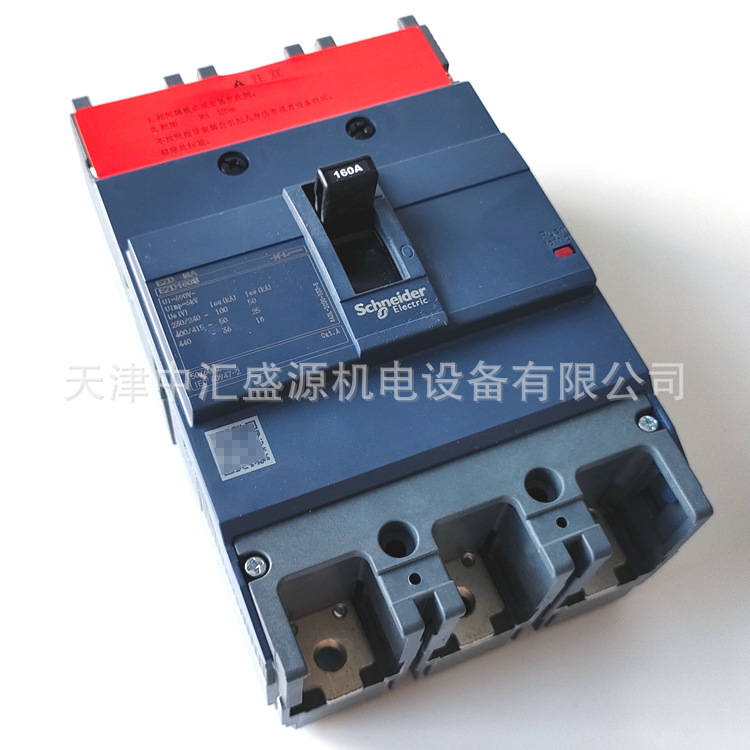

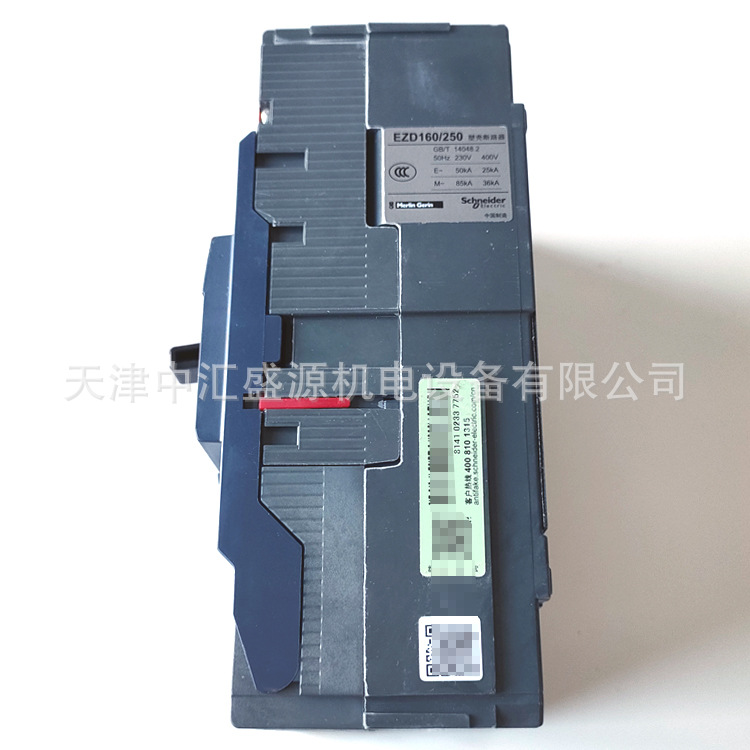

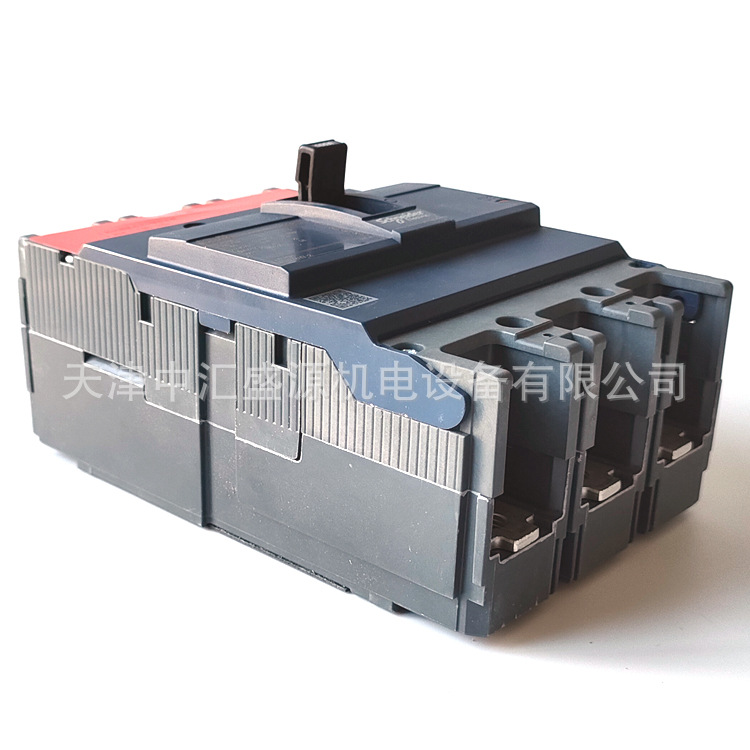

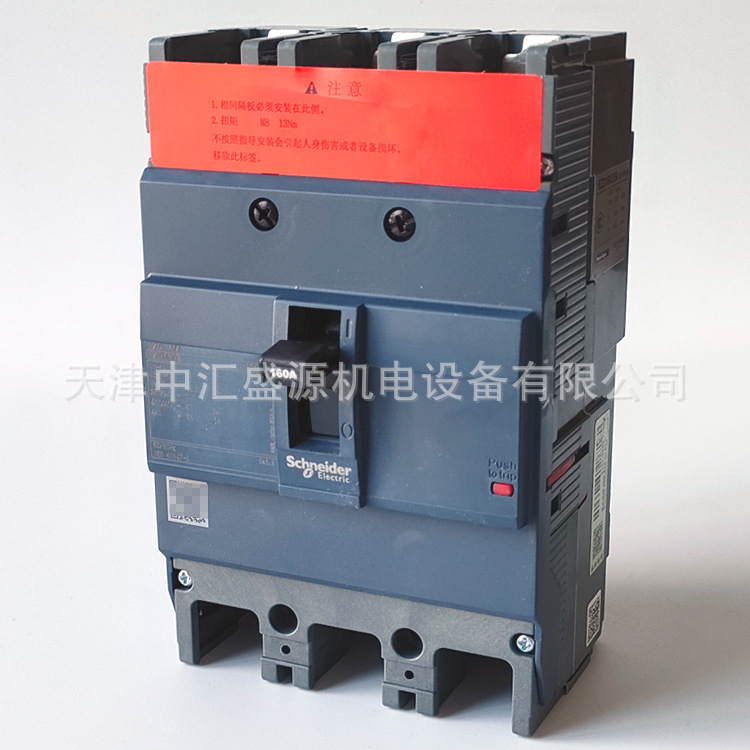

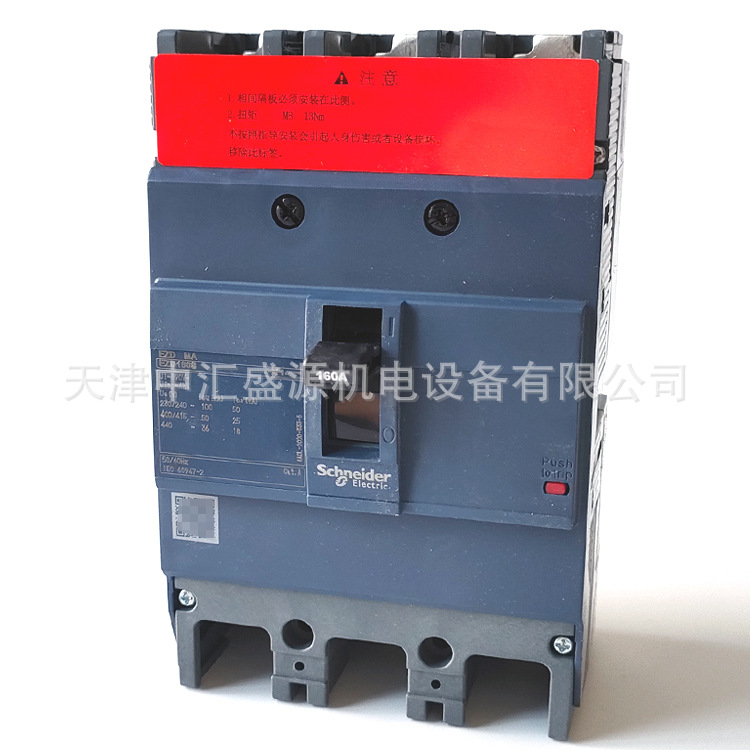

产品图片
产品参数
| 产品系列 | EZD |
| 产品类型 | 断路器 |
| 产品短名 | EZD160S |
| 断路器应用 | 电动机保护 |
| 极数 | 3P |
| 保护极说明 | 3D |
| 漏电流保护 | 无漏电保护 |
| 额定电流 [In] | 160 A 在…上 65 °C |
| 断路器型号 | S |
| 电网类型 | AC |
| 电网频率 | 50/60 Hz |
| 控制类型 | 手柄 |
| 安装类型 | 固定式 |
| 安装方式 | 底板安装 |
| 连接方式-上端 | 前连接 |
| 连接方式-下端 | 前连接 |
| 额定绝缘电压 [Ui] | 690 V 符合 TM-D |
| 额定冲击耐受电压 [Uimp] | 6 kV conforming to TM-D |
| 额定工作电压 [Ue] | 500 V AC 50/60 Hz 符合 TM-D |
| 分断能力 | 50 kA Icu 在…上 380/400 V AC 50/60 Hz 符合 TM-D 50 kA Icu 在…上 415 V AC 50/60 Hz 符合 TM-D 36 kA Icu 在…上 440 V AC 50/60 Hz 符合 TM-D 100 kA Icu 在…上 220/230 V AC 50/60 Hz 符合 TM-D 10 kA Icu 在…上 500 V AC 50/60 Hz 符合 TM-D |
| 使用类别 | AC类 |
| 使用分断能力 [Ics] | 18 kA 在…上 440 V AC 50/60 Hz 符合 TM-D 25 kA 在…上 415 V AC 50/60 Hz 符合 TM-D 50 kA 在…上 220/230 V AC 50/60 Hz 符合 TM-D 25 kA 在…上 380/400 V AC 50/60 Hz 符合 TM-D 5 kA 在…上 500 V AC 50/60 Hz 符合 TM-D |
| 机械寿命 | 10000 次 |
| 电气寿命 | 5000 次 440 V In 符合 TM-D |
| 相间距 | 35 mm |
| 脱扣器名称 | MA |
| 脱扣器类型 | 磁性 |
| 脱扣器额定值 | 160 A 在…上 65 °C |
| 保护类型 | 短路保护 (磁保护) |
| 瞬时保护电流整定类型 | 固定式 |
| 瞬时保护整定值 [Ii] | 13 x In |
| 高度 | 165 mm |
| 宽度 | 105 mm |
| 深度 | 60 mm |
| 净重 | 1.3 kg |
| 型号 | EZD160 |
