产品说明
施耐德GV3P25电动机断路器介绍：当电动机断路器自行运作可手动控制（可通过按钮控制或旋钮控制），连接接触器时可远程控制；电动机的保护由集成热继－电磁设备的断路器提供； 所有带电部件均已防护，无法由前面板直接由手指触摸； 具有欠压脱扣模块，使得断路器可以在欠压条件下断开； 具有分励脱扣模块，该元件的断开可采用远程控制； 开放安装式和封闭式电动机断路器的操控器均可使用3个挂锁锁定在“N/C”位置。

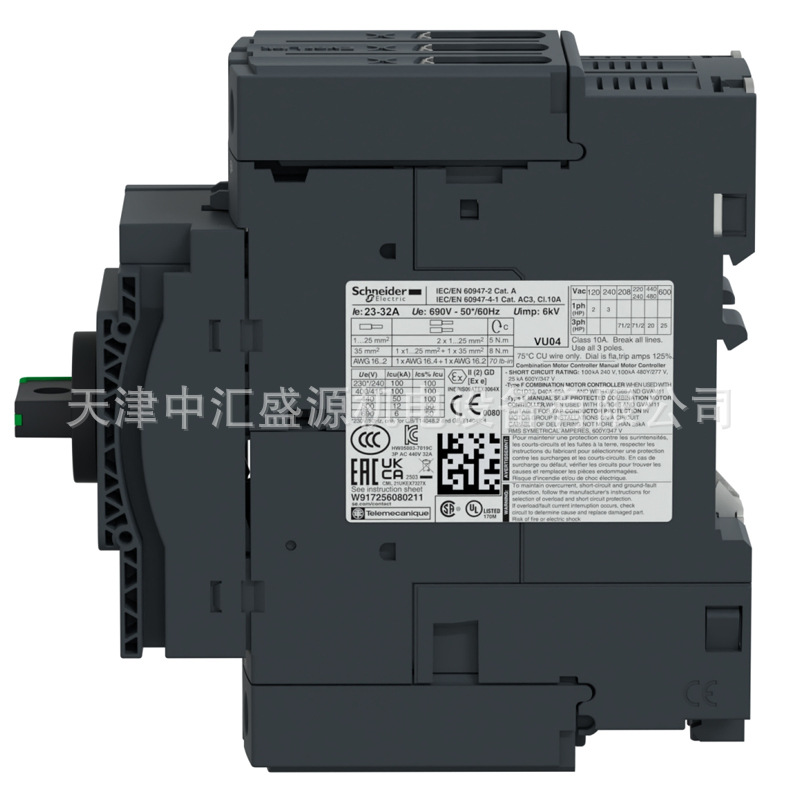

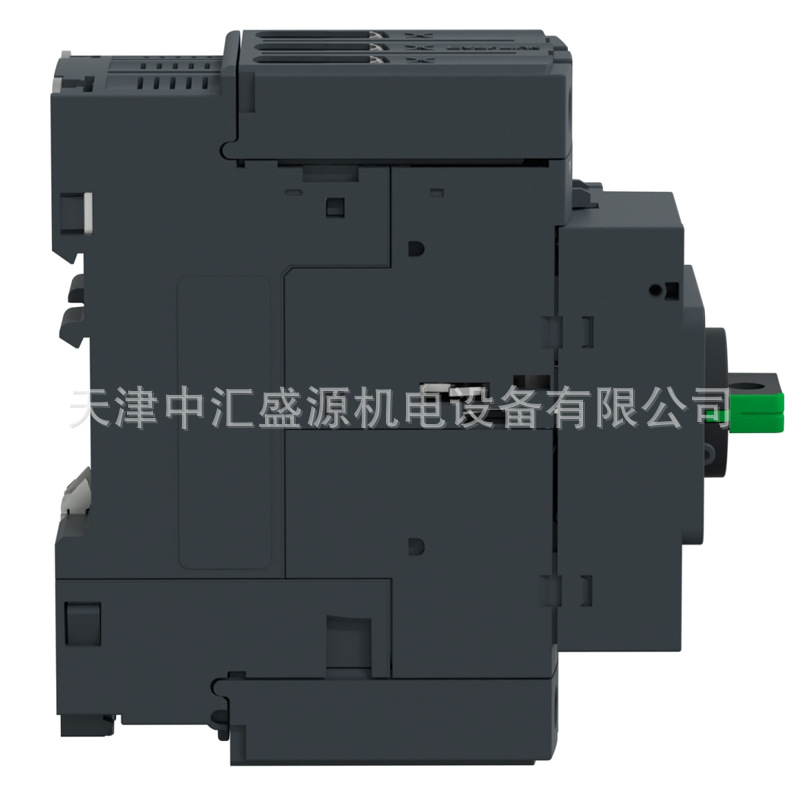

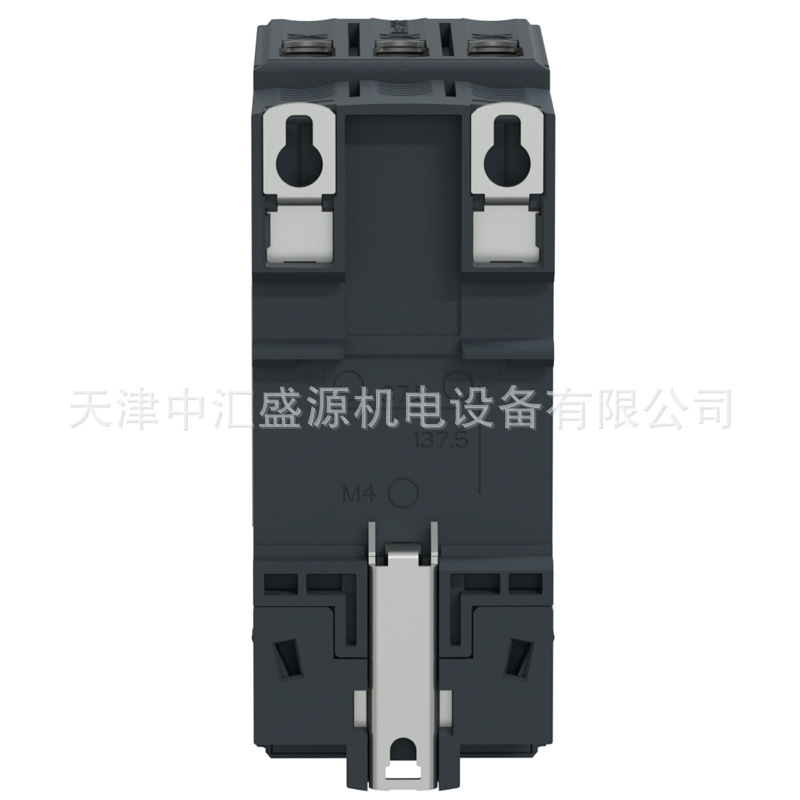

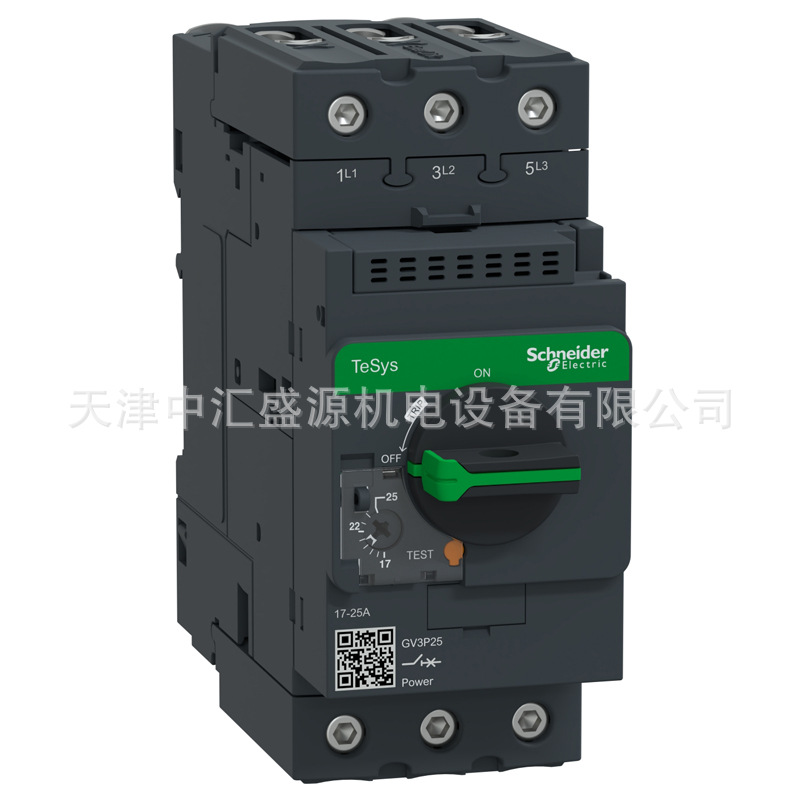

产品图片
产品参数
| 产品系列 | TeSys Deca |
| 产品名称 | TeSys GV3 TeSys Deca |
| 产品类型 | Motor circuit breaker |
| 产品短名 | GV3P |
| 产品应用 | 电动机保护 |
| 脱扣器类型 | 热磁式 |
| 极数 | 3P |
| 电网类型 | AC |
| 使用类别 | AC-3 符合 IEC 60947-4-1 |
| 网络频率 | 50/60 Hz 符合 IEC 60947-4-1 |
| 固定模式 | 35 mm DIN 导轨: clipped 面板: 螺钉式 (witd 3 x M4 screws) |
| 电动机功率 (kW) | 11 kW 在…上 400/415 V AC 50/60 Hz 15 kW 在…上 500 V AC 50/60 Hz 18.5 kW 在…上 690 V AC 50/60 Hz |
| 分断能力 | 100 kA Icu 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 100 kA Icu 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 50 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 12 kA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 6 kA Icu 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 额定使用短路分断能力[Ics] | 100 % 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 50 % 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 50 % 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 控制类型 | 旋转手柄 |
| 额定电流 [In] | 25 A |
| 热过载保护整定范围 | 17…25 A 符合 IEC 60947-4-1 |
| 电磁脱扣电流 | 350 A |
| 约定发热电流 [Itd] | 25 A 符合 IEC 60947-4-1 |
| 额定工作电压 [Ue] | 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 额定绝缘电压 [Ui] | 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947-2 |
| 缺相敏感性 | 是 符合 IEC 60947-4-1 |
| 隔离功能 | 适用 符合 IEC 60947-1 |
| 每极功耗 | 8 W |
| 机械寿命 | 50000 次 |
| 电气寿命 | 50000 次 适用 AC-3 在…上 415 V In |
| 额定负载 | 连续 符合 IEC 60947-4-1 |
| 紧固扭矩 | 5 N.m 通过 螺旋压入式端子 |
| 宽度 | 55 mm |
| 高度 | 132 mm |
| 深度 | 136 mm |
| 净重 | 0.96 kg |
| 颜色 | 深灰色 |
