产品说明
施耐德GZ1N01N电动机断路器介绍：当电动机断路器自行运作可手动控制（可通过按钮控制或旋钮控制），连接接触器时可远程控制；电动机的保护由集成热继－电磁设备的断路器提供； 所有带电部件均已防护，无法由前面板直接由手指触摸； 具有欠压脱扣模块，使得断路器可以在欠压条件下断开； 具有分励脱扣模块，该元件的断开可采用远程控制； 开放安装式和封闭式电动机断路器的操控器均可使用3个挂锁锁定在“N/C”位置。

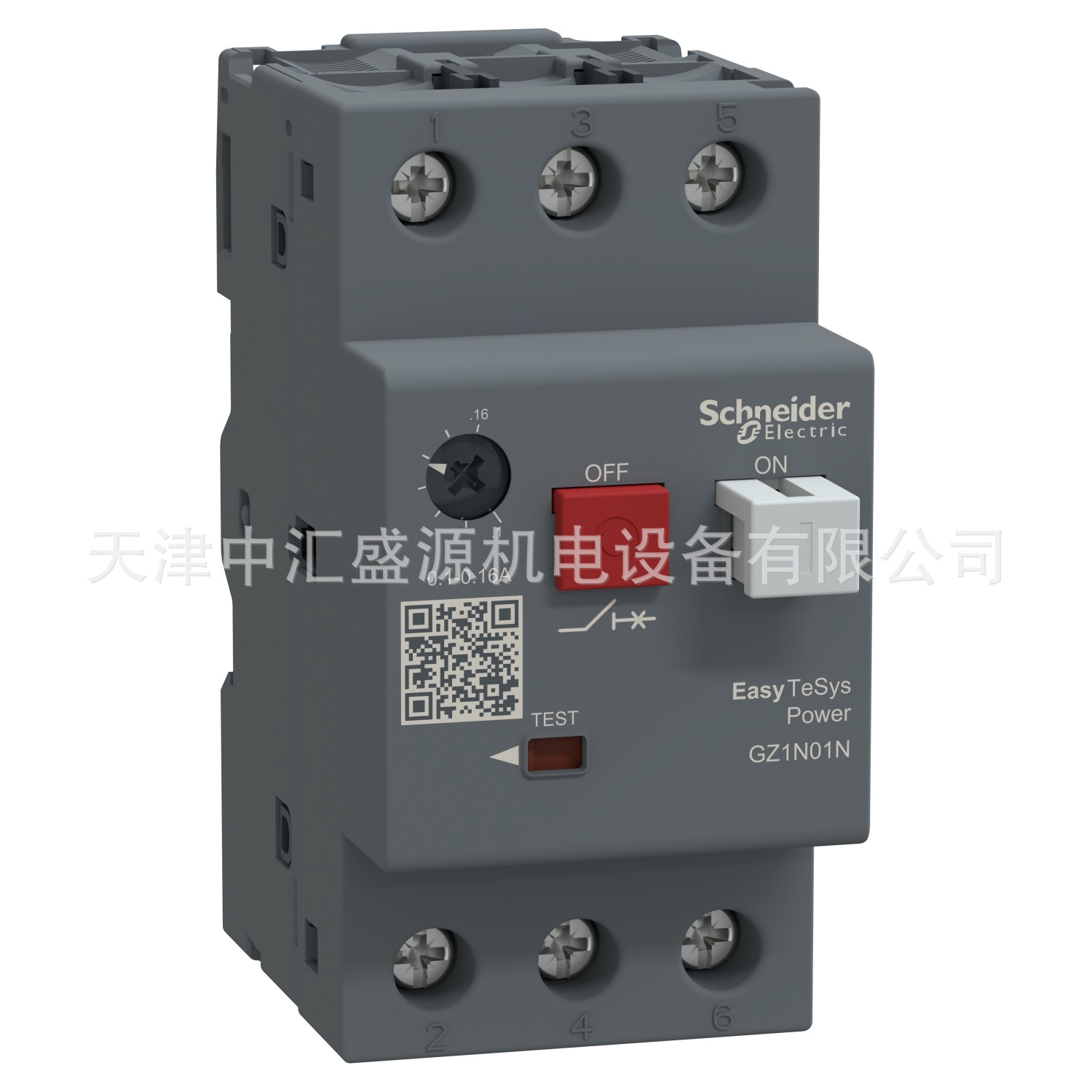

产品图片
产品参数
| 产品系列 | Easy TeSys |
| 产品系列 | Easy TeSys Power |
| 产品类型 | 断路器 |
| 产品短名 | GZ1N |
| 产品应用 | 电动机保护 |
| 脱扣器类型 | 热磁式 |
| 隔离功能 | 适用 符合 IEC 60947-1 § 7-1-6 |
| 颜色 | 灰色 (RAL 7011) |
| 极数 | 3P |
| 电网类型 | AC |
| 网络频率 | 50/60 Hz 符合 IEC 60947-2 |
| 安装类型 | 螺钉固定 卡扣锁紧 |
| 安装方式 | 导轨安装 |
| 安装位置 | 任意位置 |
| 分断能力 | Icu: >= 100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 Icu: >= 100 kA 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 Icu: >= 100 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 Icu: >= 100 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 Icu: >= 100 kA 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 额定使用短路分断能力[Ics] | 100 % 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 400/415 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 100 % 在…上 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 控制类型 | （按压式）按钮 |
| 热过载保护整定范围 | 0.1…0.16 A |
| 电磁脱扣电流 | 1.5 A |
| 额定工作电压 [Ue] | 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 额定绝缘电压 [Ui] | 690 V AC 50/60 Hz 符合 IEC 60947-2 |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947-2 |
| 每极耗散的总功率 | 2.5 W (每极) |
| 机械寿命 | 100000 次 |
| 电气寿命 | 100000 次 适用 AC-3 |
| *大运行速率 | 25 次/小时 |
| 接线能力 | 螺栓紧固 2 1…6 mm² 电缆类型: 硬线 螺栓紧固 2 1.5…6 mm² 电缆类型: 软线 不带接线端子 螺栓紧固 2 1…4 mm² 电缆类型: 软线 带接线端子 |
| 高度 | 89 mm |
| 宽度 | 44.5 mm |
| 深度 | 88 mm |
| 净重 | 0.26 kg |
