产品说明
施耐德K1D002ACHC凸轮开关 介绍：凸轮开关是利用凸轮机构控制回路开路或闭路接触的控制用操作开关。扭转操作手柄可实现凸轮转动触点的开闭。
有3个适应范围的完整产品，K系列开关将简单的安装和良好的适应能力结合在一起
不同的安装方法，为客户装配提供完整的产品和元器件（使用子底座及和谐范围的操作头）
工业和建筑：整合操作面板和控制台
可以用于简单机床和过程控制的直接控

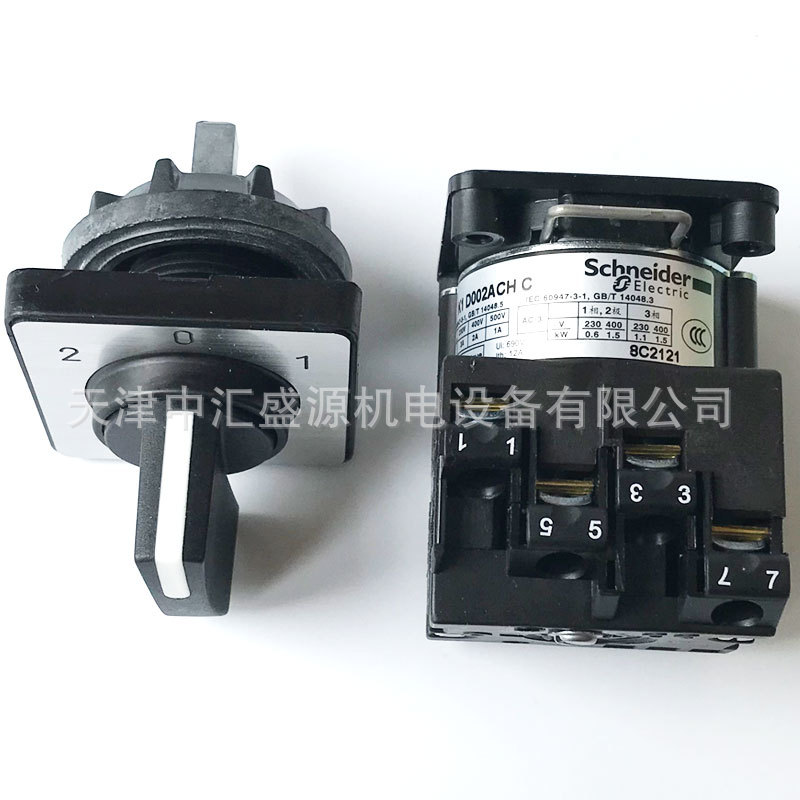

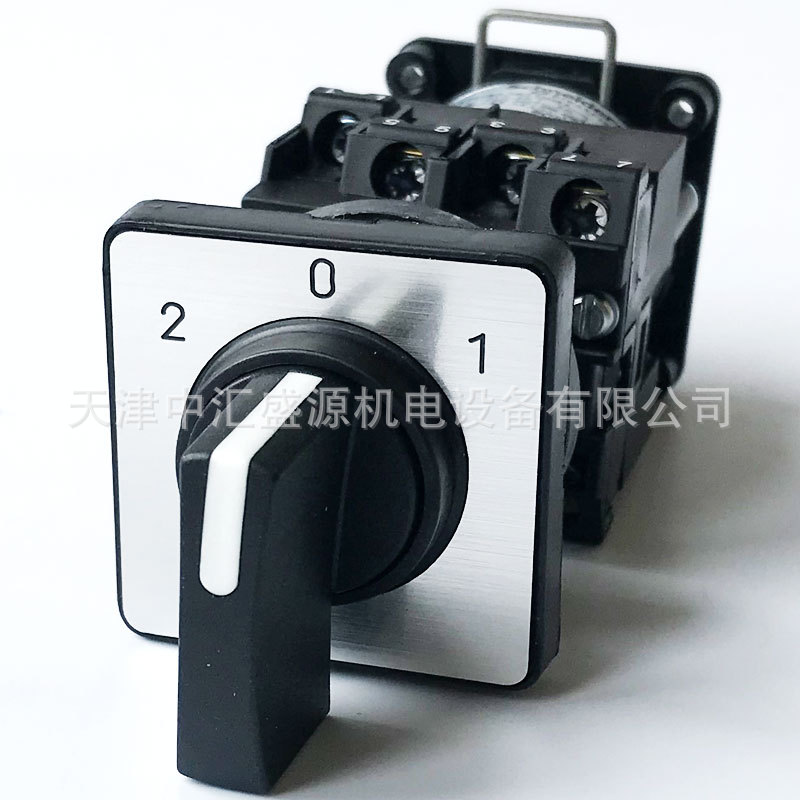

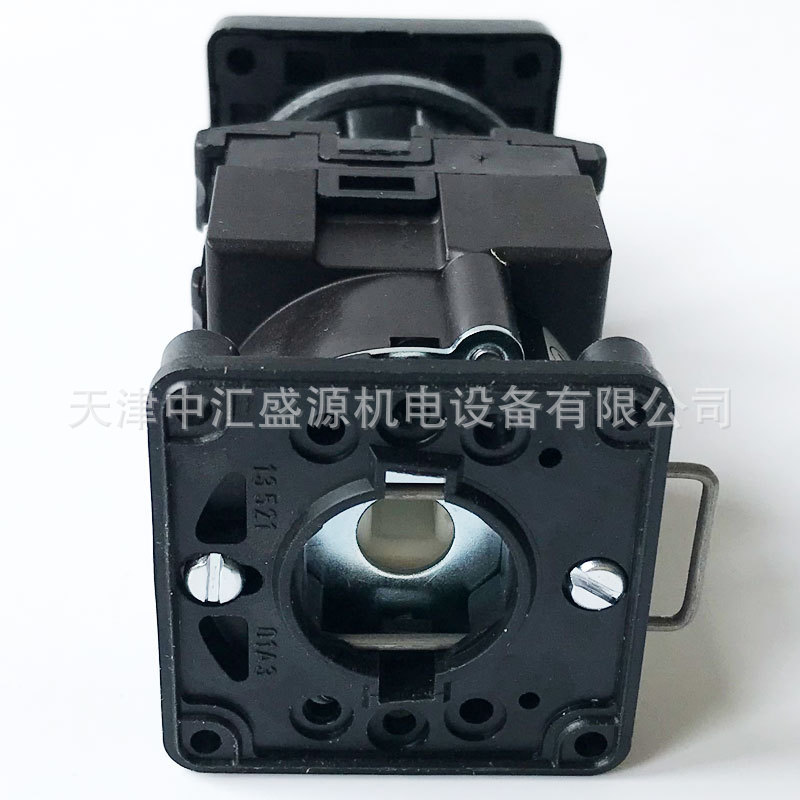

产品图片
产品参数
| 产品系列 | Harmony K |
| 产品类型 | 整套凸轮开关 |
| 组件名称 | K1 |
| 约定发热电流 [Itd] | 12 A |
| 固定模式 | Ø 22 mm 孔 |
| 凸轮开关头型号 | 带有前面板 45 x 45 mm |
| 操作头类型 | 黑色 手柄, 长度 = 35 mm |
| 旋转手柄挂锁 | 不带 |
| 标牌描述 | 有 金属的 标牌, 2 - 0 - 1 黑色 标志 |
| 凸轮开关功能 | 开关 |
| 返回 | 无 |
| 停止位置 | 大 |
| 极数 | 4P |
| 选择开关位置 | 315 至 45° (每 45°) |
| IP 保护等级 | "IP65" conforming to IEC 529 |
| 步数 | 45 |
| 转换角度 | 45 ° |
| 额定绝缘电压 [Ui] | 690 V （污染等级 3) 符合 IEC 60947-1 |
| 约定封闭发热电流 [Itde] | 10 A |
| 额定操作功率 (W) | 10500 W AC-21, 500...660 V 3 相 符合 IEC 947-3 1100 W AC-3, 230 V 3 相 符合 IEC 947-3 1500 W AC-23A, 230 V 3 相 符合 IEC 947-3 1500 W AC-3, 400 V 1 相 符合 IEC 947-3 1500 W AC-3, 400 V 3 相 符合 IEC 947-3 1500 W AC-3, 500 V 3 相 符合 IEC 947-3 1500 W AC-3, 690 V 3 相 符合 IEC 947-3 2200 W AC-23A, 400 V 3 相 符合 IEC 947-3 2200 W AC-23A, 500 V 3 相 符合 IEC 947-3 2200 W AC-23A, 690 V 3 相 符合 IEC 947-3 4800 W AC-21, 230 V 3 相 符合 IEC 947-3 600 W AC-3, 230 V 1 相 符合 IEC 947-3 8300 W AC-21, 400 V 3 相 符合 IEC 947-3 |
| Ie额定工作交流电 | 1.8 A 在…上 690 V AC-3 3 相 符合 IEC 947-3 2.8 A 在…上 500 V AC-3 3 相 符合 IEC 947-3 2.8 A 在…上 690 V AC-23A 3 相 符合 IEC 947-3 3.3 A 在…上 400 V AC-3 3 相 符合 IEC 947-3 3.8 A 在…上 500 V AC-23A 3 相 符合 IEC 947-3 4.6 A 在…上 230 V AC-3 3 相 符合 IEC 947-3 4.8 A 在…上 400 V AC-23A 3 相 符合 IEC 947-3 5.6 A 在…上 230 V AC-23A 3 相 符合 IEC 947-3 1 A 在…上 500 V AC-15 符合 IEC 947-5-1 2 A 在…上 400 V AC-15 符合 IEC 947-5-1 3 A 在…上 230 V AC-15 符合 IEC 947-5-1 |
| 电气寿命 | 1000000 次 AC-15 1000000 次 AC-21 500000 次 AC-23 500000 次 AC-3 |
| *大操作频率 | 8333 次/分钟 AC-15 2.5 次/分钟 AC-21 2.5 次/分钟 AC-23 2.5 次/分钟 AC-3 |
| 短路电流 | 10000 A |
| 短路保护 | 16 A 熔断器 熔断器, 类型 gG |
| 额定冲击耐受电压 [Uimp] | 4 kV 具备隔离功能 6 kV 符合 IEC 947-1 |
| 触点动作 | 慢断 |
| 强制打开 | 有 |
| 电气连接 | 外加螺丝夹终端 软线, 夹紧力: 2 x 1.5 mm² 外加螺丝夹终端 硬线, 夹紧力: 1 x 2.5 mm² |
| 机械寿命 | 1000000 次 |
| CAD 总宽度 | 45 mm |
| CAD 总高度 | 50 mm |
| CAD 总深度 | 49 mm |
| 净重 | 0.123 kg |
