产品说明
施耐德LRD16C热继电器 介绍：热继电器的工作原理是流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
热继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

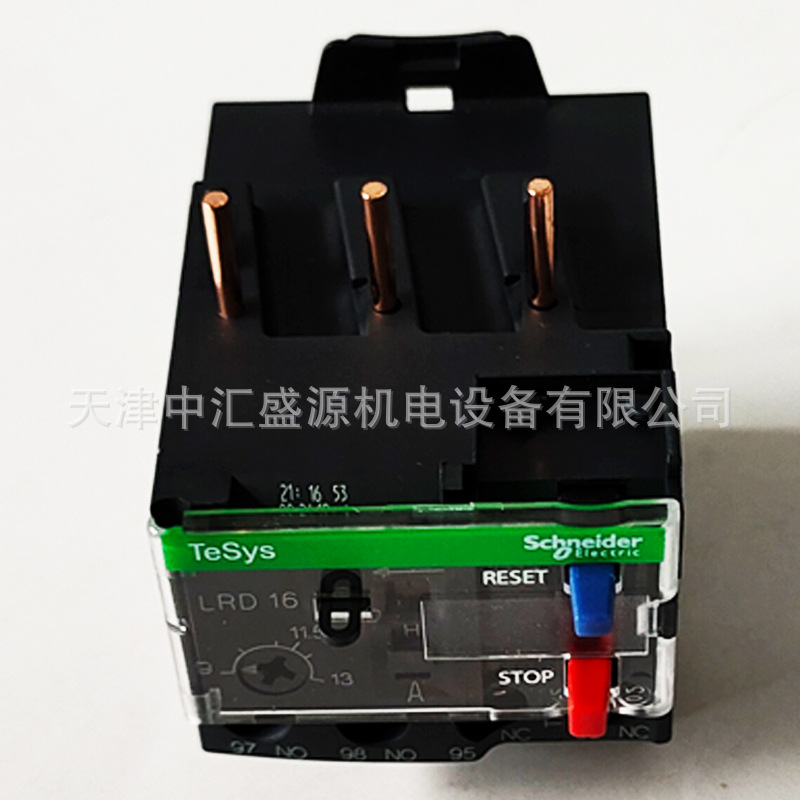

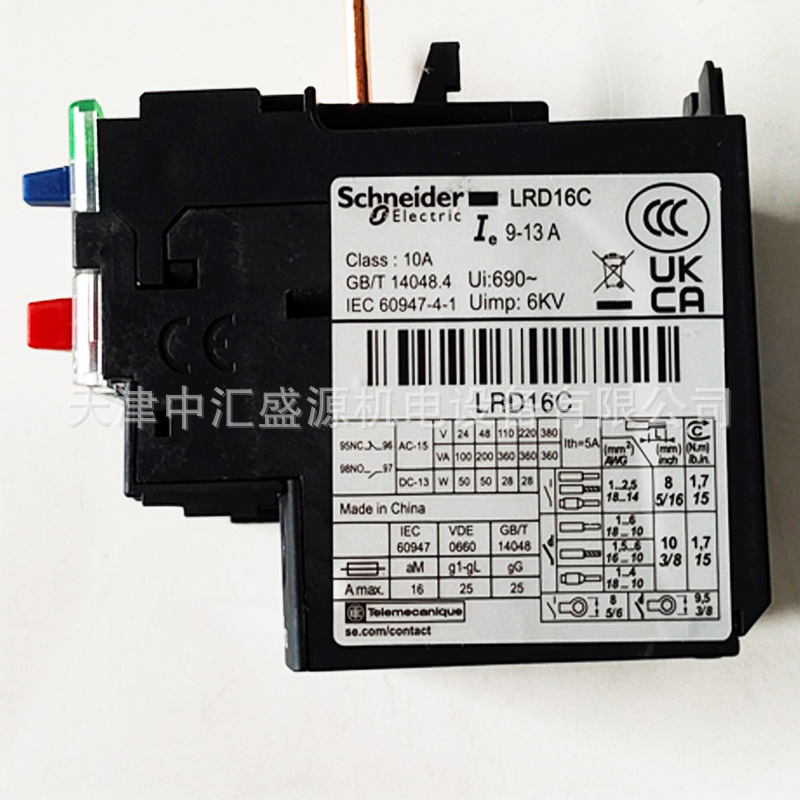

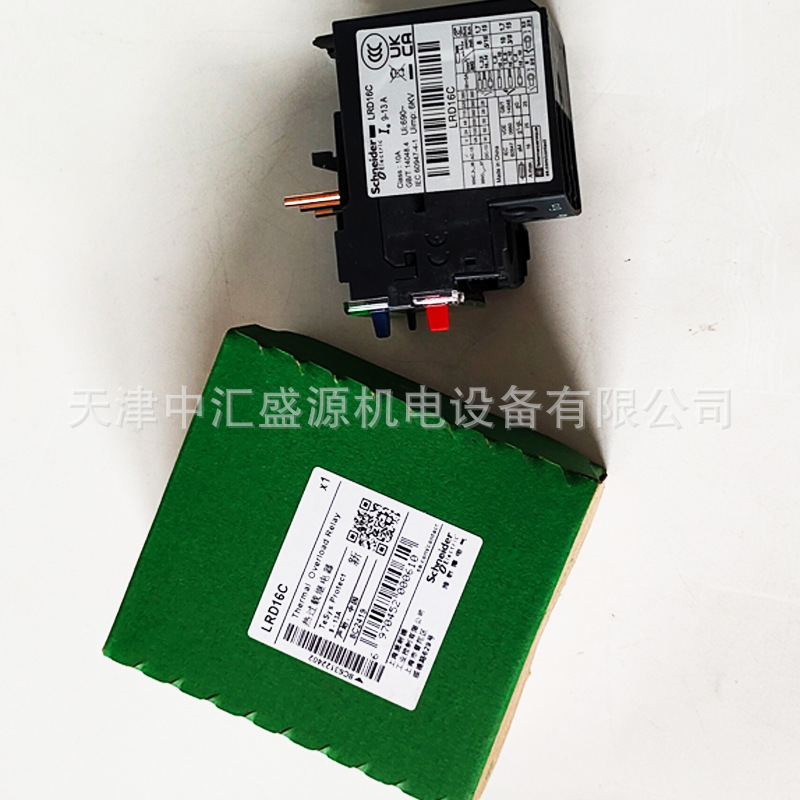

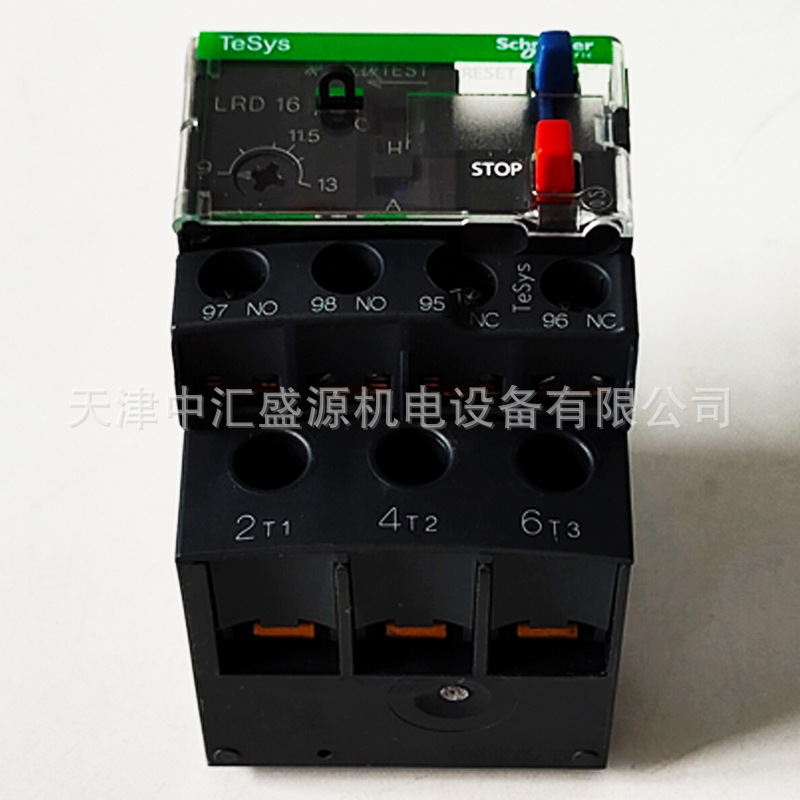

产品图片
产品参数
| 产品系列 | TeSys TeSys Deca |
| 产品名称 | TeSys LRD TeSys Deca |
| 产品类型 | E型3极热过载继电器 |
| 产品短名 | LRD |
| 继电器应用 | 电动机保护 |
| 产品适用范围 | 与 LC1D12...D38 兼容 |
| 继电器设定范围 | 9…13 A |
| 控制类型 | 红色 （按压式）按钮: 停止 （使N/C触点动作，不影响N/O触点） 兰色 （按压式）按钮: 复位 |
| 电流设定范围 | 3 A 在…上 120 V AC-15 适用 信号回路 0.22 A 在…上 125 V DC-15 适用 信号回路 |
| 热脱拖扣等级 | 等级 10A 符合 IEC 60947-4-1 |
| 脱扣阈值 | 1.14 ± 0.06 In 符合 IEC 60947-4-1 |
| 缺相敏感性 | 两相 1.3 Ir, 另一相为0 符合 IEC 60947-4-1 |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60801-5 |
| 约定发热电流 [Itd] | 5 A 适用 信号回路 |
| 安装方式 | 直接安装在接触器下 底板安装 DIN 导轨安装 接线端子模块 |
| 接线能力 | 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 1.5…10 mm² 电缆类型: 软线 不带接线端子 电源回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 弹簧端子 1 1…2.5 mm² 电缆类型: 软线 不带接线端子 电源回路: 弹簧端子 1 1.5…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 硬线 不带接线端子 控制回路: 弹簧端子 1 1…2.5 mm² 电缆类型: 硬线 不带接线端子 电源回路: 螺栓紧固 1 1…6 mm² 电缆类型: 硬线 不带接线端子 电源回路: 弹簧端子 1 1.5…4 mm² 电缆类型: 硬线 不带接线端子 |
| 紧固扭矩 | 控制回路: 1.7 N.m 通过 螺栓紧固 电源回路: 1.7 N.m 通过 螺栓紧固 |
| 宽度 | 45 mm |
| 深度 | 70 mm |
| 净重 | 0.124 kg |
