产品说明
施耐德LRN06N热继电器 介绍：接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

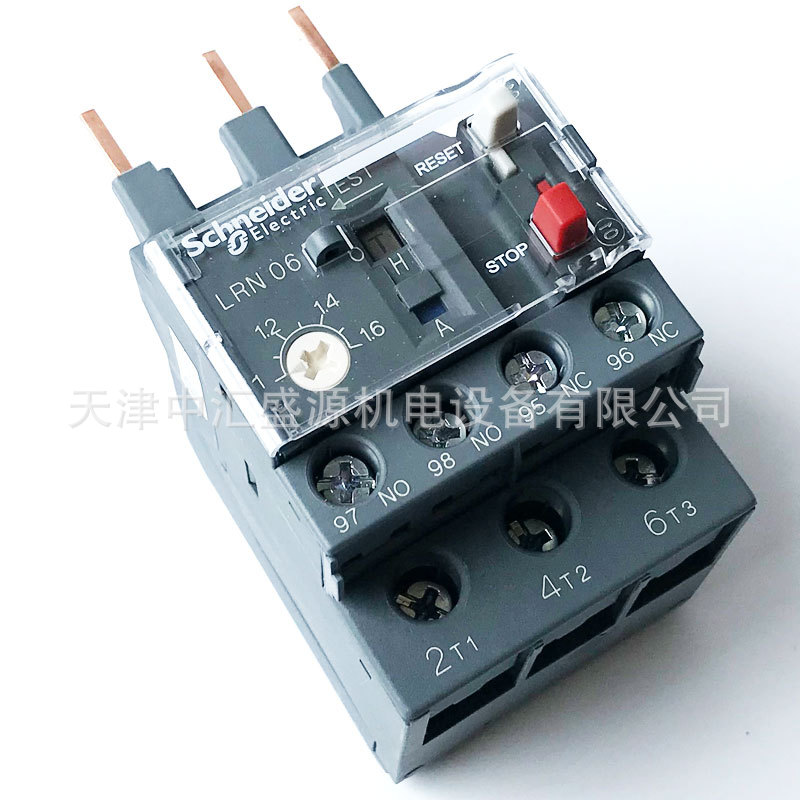

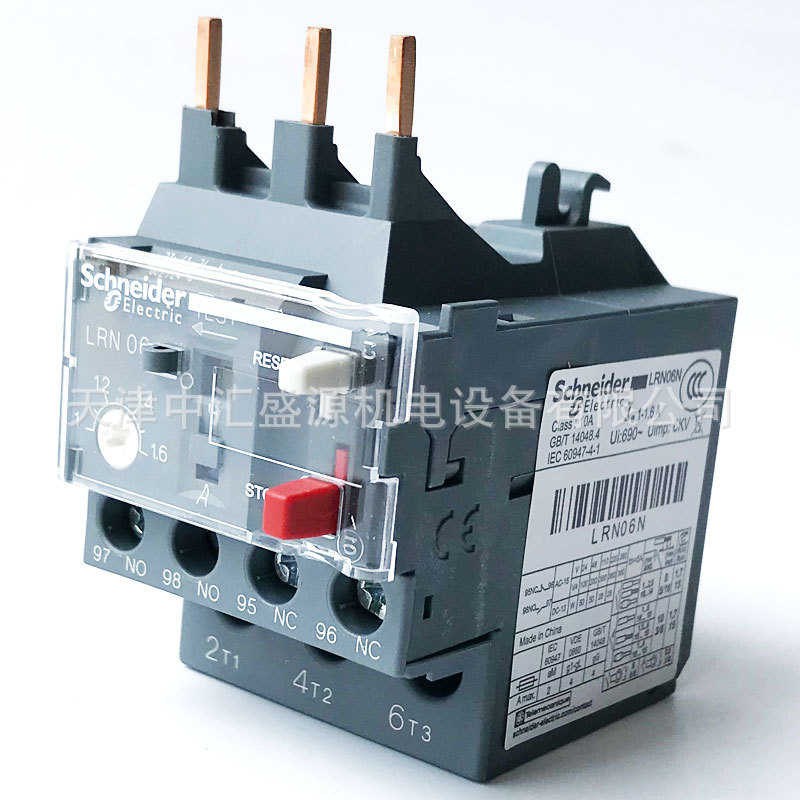

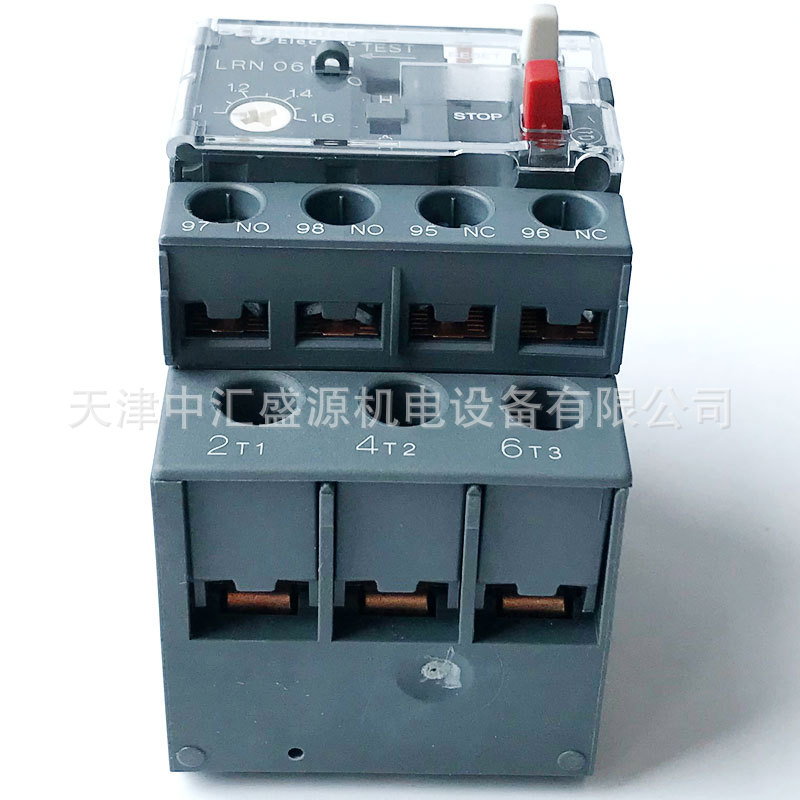

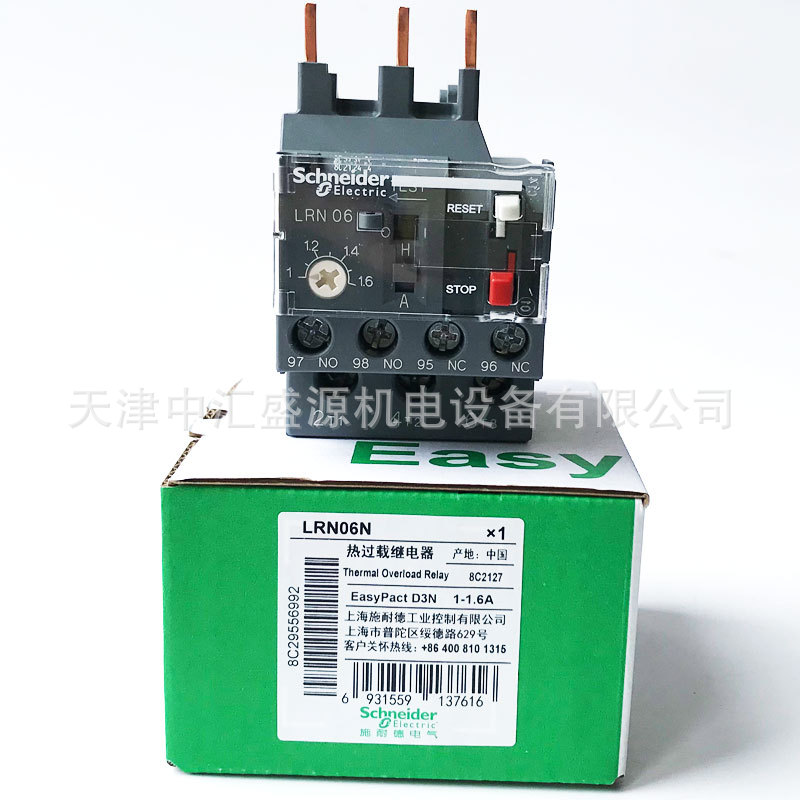

产品图片
产品参数
| 产品系列 | Easy TeSys |
| 产品系列 | Easy TeSys Protect |
| 产品类型 | E型3极热过载继电器 |
| 产品短名 | LRN |
| 继电器应用 | 电动机保护 |
| 缺相敏感性 | 脱扣电流：单相 30 % In, 其余 In 符合 IEC 60947-4-1 |
| 颜色 | 灰色 (RAL 7011) |
| 产品适用范围 | LC1N06...38 |
| 适用范围 | Easypact EasyPact D3N LC1N |
| 电网类型 | AC |
| 电网频率 | 50...60 Hz |
| 安装方式 | 在接触器下 底板安装, 带专用附件 导轨安装, 带专用附件 |
| 热脱拖扣等级 | 等级 10A 符合 IEC 60947-4-1 |
| 信号指示功能 | 继电器脱扣指示器 |
| 继电器设定范围 | 1…1.6 A |
| 脱扣阈值 | 1.14 ± 0.06 In 符合 IEC 60947-4-1 |
| 抗冲击、震动性能 | 抗冲击性能: 6 gn (11ms) 符合 IEC 60068-2-7 抗震性能: 6 gn 符合 IEC 60068-2-6 |
| 辅助触点类型 | 1 NO + 1 NC |
| 约定发热电流 [Itd] | 5 A 适用 信号回路 |
| 额定工作电压 [Ue] | <= 690 V AC |
| 与继电器配合使用的熔丝 | 4 A gG, 对于电源回路 2 A aM, 对于电源回路 5 A gG, 对于信号回路 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 额定冲击耐受电压 [Uimp] | 6 kV |
| 本地信号指示 | 故障脱扣指示视窗 |
| 控制类型 | （按压式）按钮 红色 停止: （按压式）按钮 绿色 复位: |
| 温度补偿 | -20…60 °C |
| 接线能力 | 电源回路: 螺栓紧固 1 1.5…6 mm² 电缆类型: 软线 不带接线端子 电源回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 1…6 mm² 电缆类型: 硬线 不带接线端子 信号回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 不带接线端子 信号回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 信号回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 硬线 不带接线端子 |
| Recommended tightening torque | 1.7 N.m 通过 螺栓紧固 |
| 高度 | 44.5 mm |
| 宽度 | 45 mm |
| 深度 | 70 mm |
| 净重 | 0.124 kg |
