施耐德NSX100F TM40D 3P3D塑壳断路器LV429634

作者：小编时间：2023-12-25 13:08:09 次浏览

信息摘要：

产品说明施耐德NSX100F TM40D 3P3D塑壳断路器LV429634介绍：塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠

产品说明

施耐德NSX100F TM40D 3P3D塑壳断路器LV429634介绍：塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。

塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构。

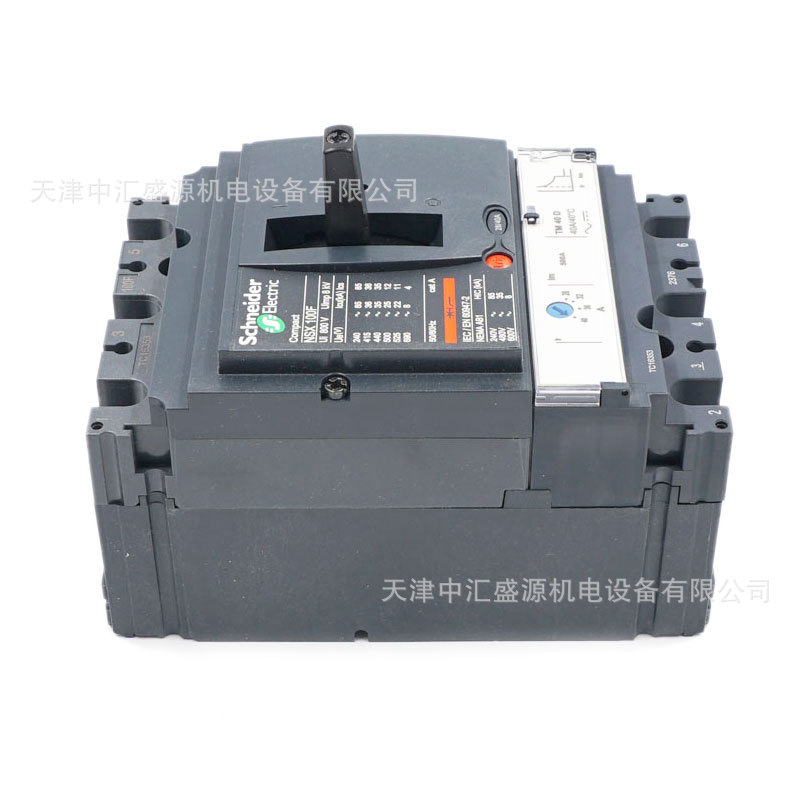

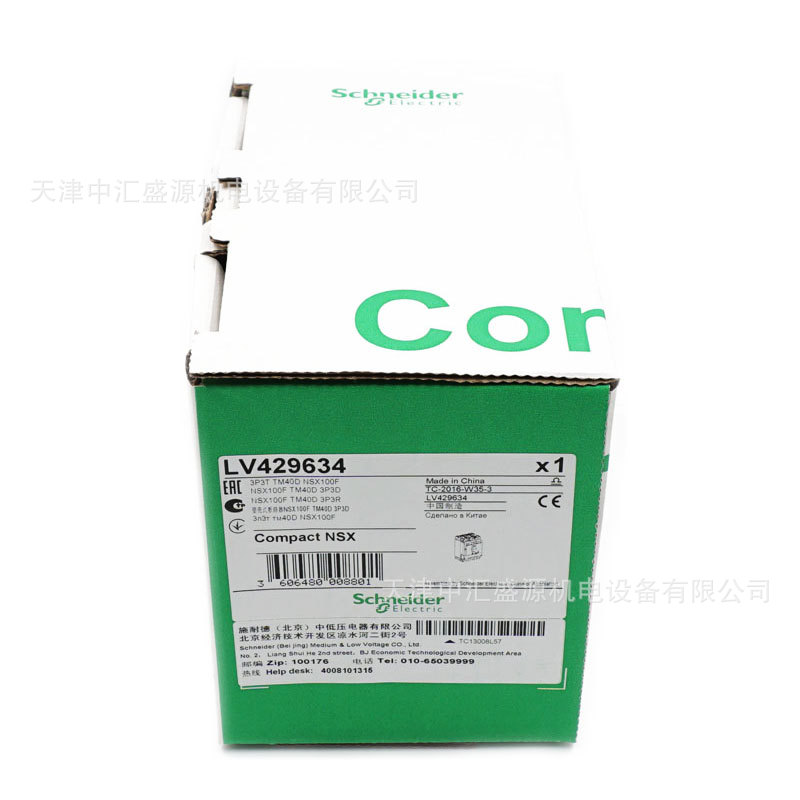

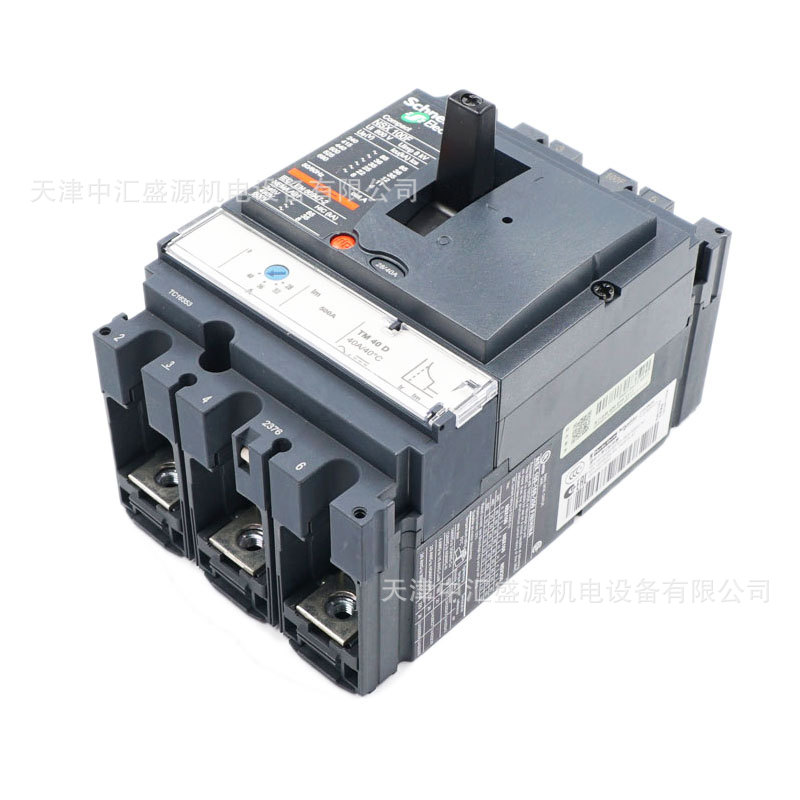

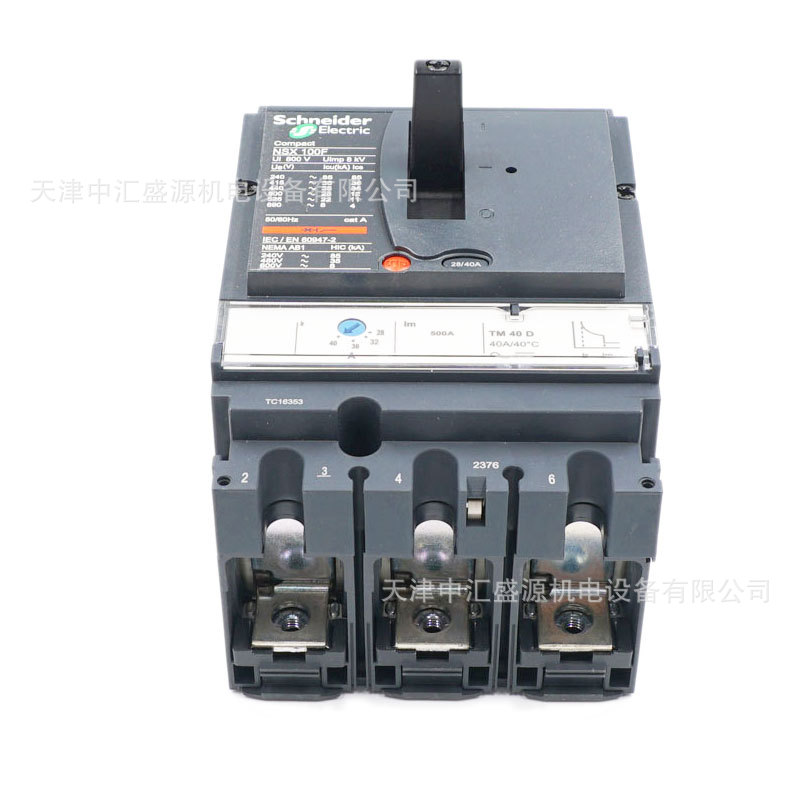

产品图片

产品参数

主要信息
产品系列	Compact
产品名称	ComPact NSX
产品系列	ComPact NSX100...250
产品短名	NSX100F
产品类型	断路器
产品应用	配电保护
Number of poles	3P
保护极说明	3t
额定电流 [In]	40 A 在…上 40 °C
额定工作电压 [Ue]	690 V AC 50/60 Hz
电网类型	AC
电网频率	50/60 Hz
隔离功能	适用符合 TM-D
使用类别	AC类
[Icu] rated ultimate short-circuit breaking capacity	10 kA 在…上 600 V AC 50/60 Hz 符合 UL 508 25 kA 在…上 480 V AC 50/60 Hz 符合 UL 508 85 kA 在…上 240 V AC 50/60 Hz 符合 UL 508 22 kA Icu 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2 25 kA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2 35 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 36 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2 8 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2 85 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2
Performance level	F 36 kA 415 V AC
脱扣器名称	TM-D
脱扣器类型	热磁式
脱扣器保护功能	LI
控制类型	手柄
Circuit breaker mounting mode	固定式
