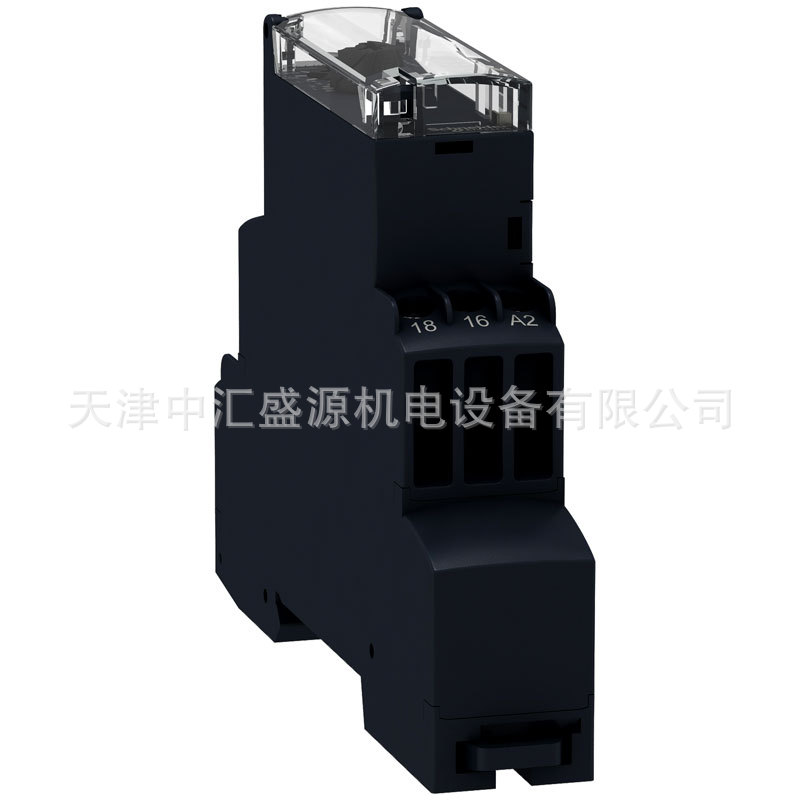

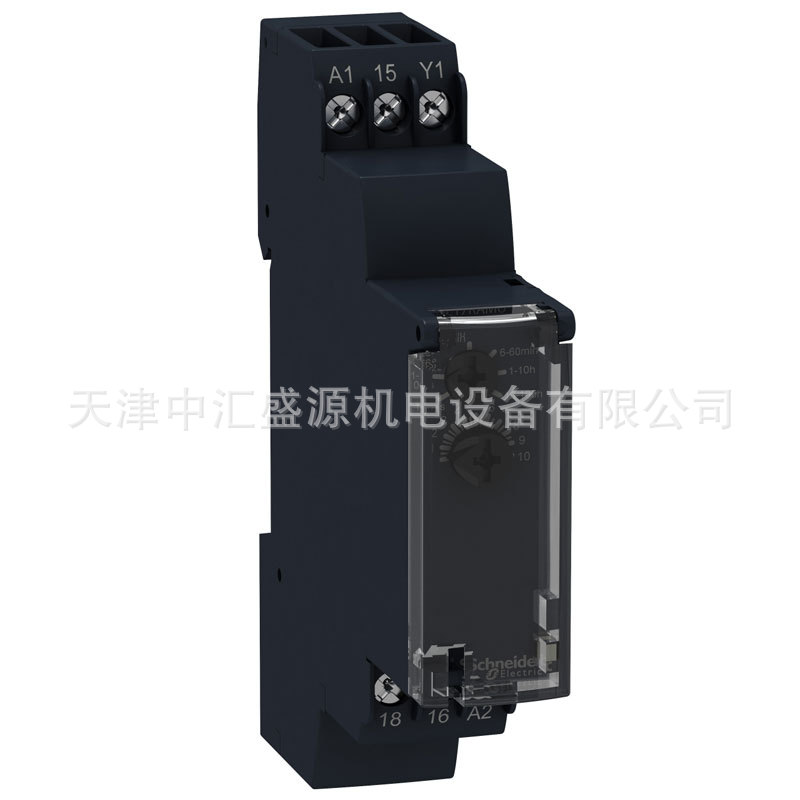

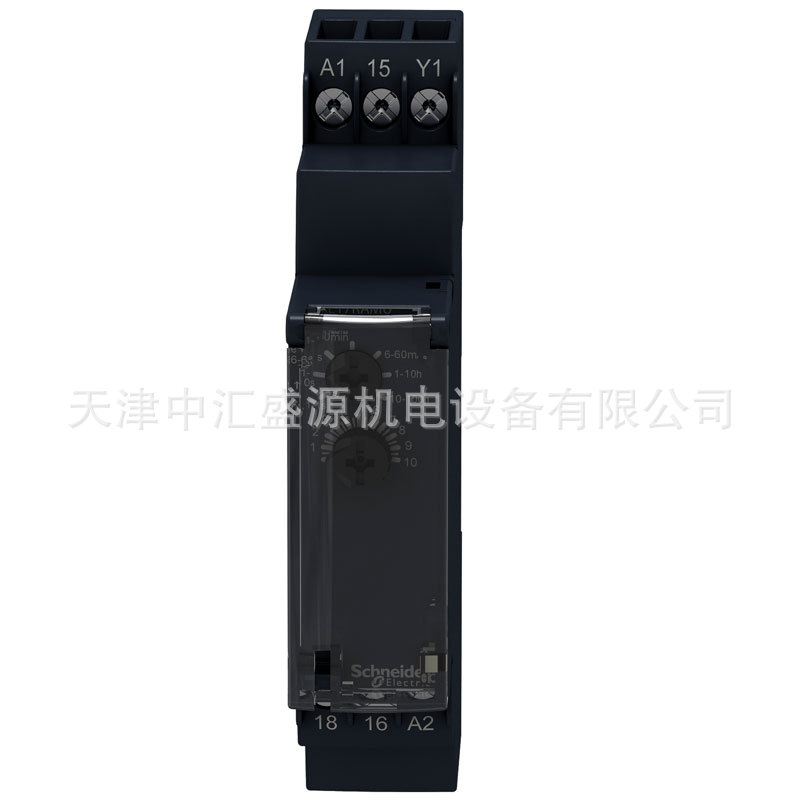

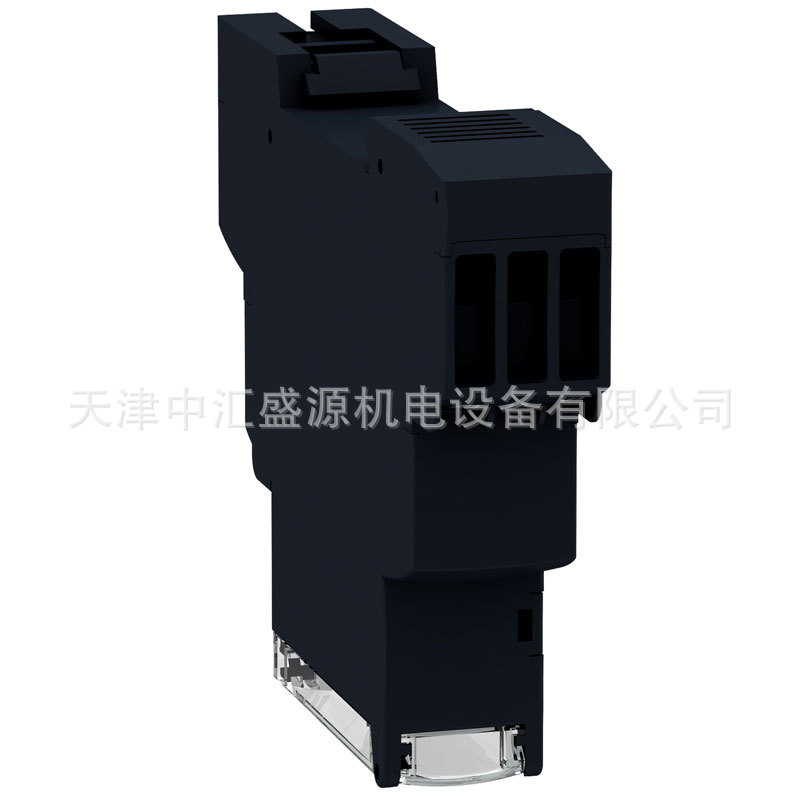

施耐德RE17RMMW继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Timer Relays |
| 产品类型 | 模块化延时继电器 |
| 固态输出类型 | 继电器 |
| 宽度 | 17.5 mm |
| 产品短名 | RE17R |
| 延时类型 | Power on-delay On-delay and off-delay Interval 断开延时 Symmetrical flashing |
| 延时范围 | 1...10 h 0.1...1 s 6...60 s 10...100 h 6...60 min 1...10 s 1...10 min |
| 额定输出电流 | 8 A |
| 触点类型 | 1 C/O |
| 触点材料 | 无镉 |
| 高度 | 90 mm |
| 深度 | 72 mm |
| 控制类型 | 选择开关 面盖 |
| 额定电源电压 [Us] | 12...240 V AC/DC 50/60 Hz |
| 电压范围 | 19...30 V |
| 供电频率 | 50...60 Hz +/- 5 % |
| release of input voltage | 5 V |
| 接线能力 | 螺钉端子, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) 硬线 不带接线端子 螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带接线端子 螺钉端子, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) 软线 带接线端子 螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带接线端子 |
| 紧固扭矩 | 0.6…1 N.m 符合 IEC 60947-1 |
| 覆盖材料 | 阻燃性 |
| 重复精度 | +/- 0.5 % 符合 IEC 61812-1 |
| 温度偏差 | +/- 0.05 %/°C |
| 电压偏差 | +/- 0.2 %/V |
| 延时准确性设置 | +/- 10 % 满量程 在…上 25 °C 符合 IEC 61812-1 |
| control signal pulse widtd | 100 ms 带有并联负载 典型 30 ms 典型 |
| 绝缘电阻 | 100 MΩ 在…上 500 V 直流 符合 IEC 60664-1 |
| 复位时间 | 120 ms 放电 典型 |
| 负荷因数 | 100 % |
| 功耗 VA | 0…3 VA 在…上 240 V 交流 |
| 功耗 [W] | 1.5 W 在…上 240 V 直流 |
| *小开关电流 [Imin] | 10 mA 在…上 5 V 直流 |
| *大开关电流 | 8 A 交流/直流 |
| *大开关电压 | 250 V 交流 |
| 分断能力 | 2000 VA |
| operating frequency | 10 Hz |
| 电气寿命 | 100000 次 适用 阻性（负载） 量 (8 A 在…上 250 V 交流) |
| 机械寿命 | 10000000 次 |
| 绝缘性能 | 2.5 kV 1 mA/1 minute 50 Hz 符合 IEC 61812-1 |
| 额定冲击耐受电压 [Uimp] | 5 kV 在 1.2/50 µs |
| power on delay | 100 ms |
| 标识 | CE |
| 爬电距离 | 4 kV/3 符合 IEC 60664-1 |
| 安全可靠的数据 | MTTFd = 296.8 years B10d = 270000 |
| 安装位置 | 任意位置 关于标准垂直安装 |
| 安装方式 | 35 mm DIN 轨 符合 IEC 60715 |
| 本地信号指示 | LED指示器 适用 恒定: 继电器加电, 不进行定时 LED指示器 80 % ON 和 20 % OFF 适用 闪光: 正在定时 LED指示器 5 % ON 和 95 % OFF 适用 脉冲 |
| 功能可用 | A- Power on-delay relay-1 C/O Ac- On-delay and off-delay relay w/ control signal-1 C/O At- Power on-delay relay w/ pause/summation (Y1)-1 C/O B- Single interval relay w/ control signal-1 C/O Bw- Double interval relay w/ control signal-1 C/O C- Off-delay relay w/ control signal-1 C/O D- Symmetrical flashing relay (starting pulse-off)-1 C/O Di- Symmetrical flashing relay (starting pulse-on)-1 C/O H- Interval relay-1 C/O Ht- Interval relay w/ pause/summation (Y1)-1 C/O |
| 净重 | 0.07 kg |
| 控制类型 | 无测试按钮 |
| 单元数 | 10 |
| 延时类型 | A, Ac, At, B, Bw, C, D, Di, H, Ht |
| 功能性 | 多功能 |
| 型号 | RE17 |
