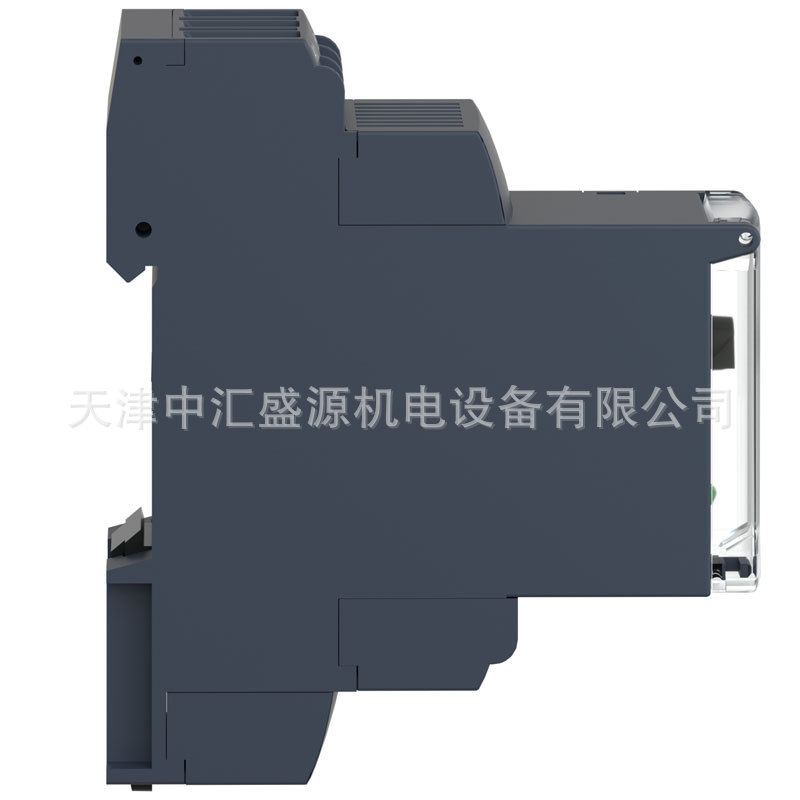

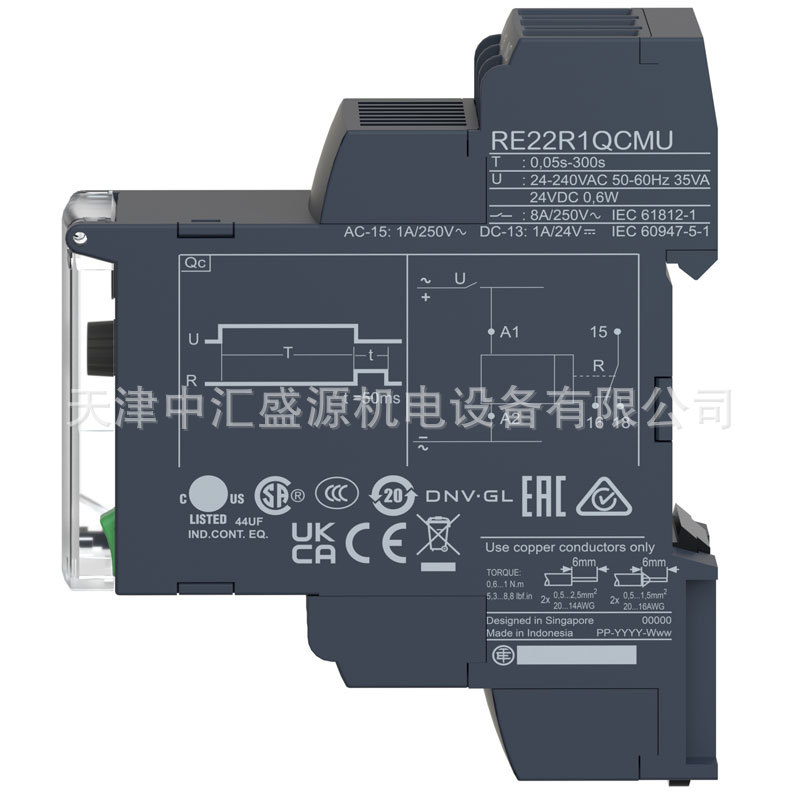

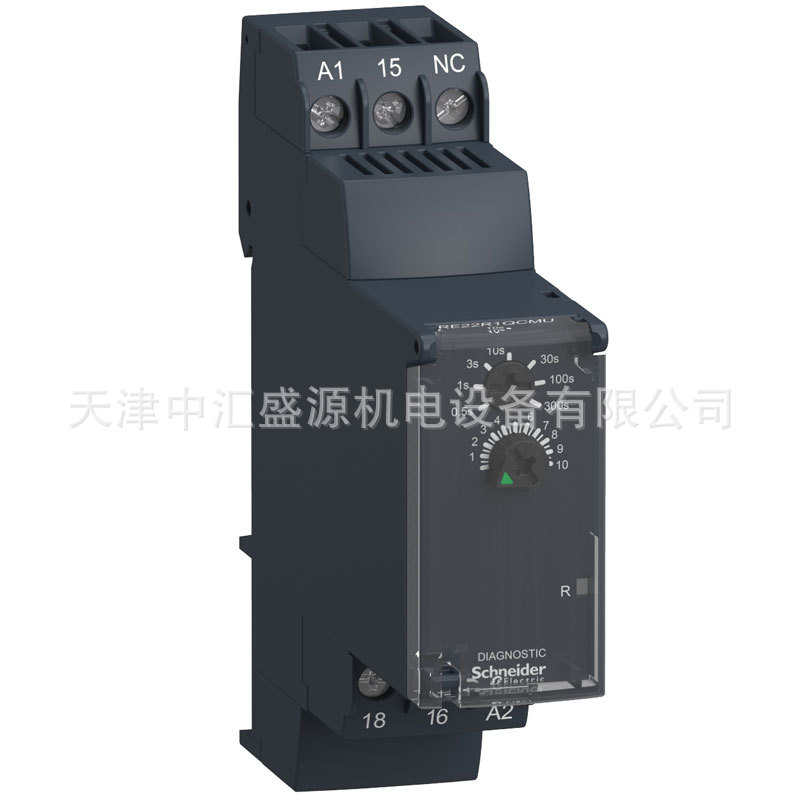

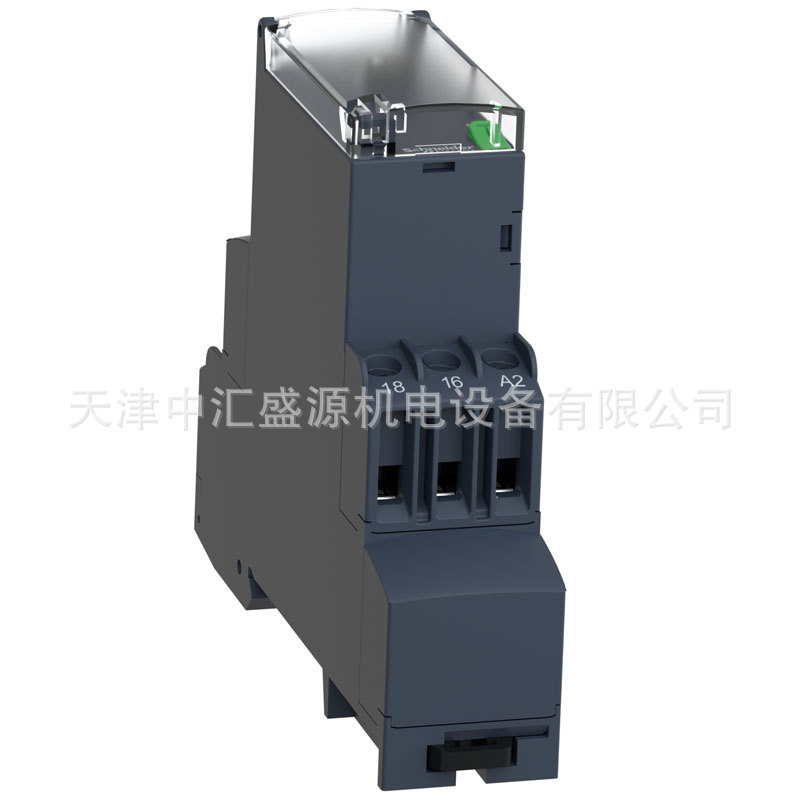

施耐德RE22R2ACMR继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Timer Relays |
| 产品类型 | 模块化延时继电器 |
| 固态输出类型 | 继电器 |
| 产品短名 | RE22 |
| 额定输出电流 | 8 A |
| 触点类型和构成 | 1 C/O 定时触点, 无镉 1 C/O 定时或瞬时触点, 无镉 |
| 延时类型 | On-delay and off-delay |
| 延时范围 | 3...30 h 30...300 h 0.05...1 s 30...300 s 0.3...3 s 10...100 s 1...10 s 3...30 min 30...300 min 3...30 s |
| 控制类型 | 旋钮 诊断按钮 |
| 额定电源电压 [Us] | 24...240 V AC/DC 50/60 Hz |
| Release input voltage | <= 2.4 V |
| 电压范围 | 19...30 V |
| 供电频率 | 50...60 Hz +/- 5 % |
| 接线能力 | 螺钉端子, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) 硬线 不带接线端子 螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带接线端子 螺钉端子, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) 软线 带接线端子 螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带接线端子 |
| 紧固扭矩 | 0.6…1 N.m 符合 IEC 60947-1 |
| 覆盖材料 | 阻燃性 |
| 重复精度 | +/- 0.5 % 符合 IEC 61812-1 |
| 温度偏差 | +/- 0.05 %/°C |
| 电压偏差 | +/- 0.2 %/V |
| 延时准确性设置 | +/- 10 % 满量程 在…上 25 °C 符合 IEC 61812-1 |
| Control signal pulse widtd | 100 ms 带有并联负载 30 ms |
| 绝缘电阻 | 100 MΩ 在…上 500 V 直流 符合 IEC 60664-1 |
| Recovery time | 120 ms 放电 |
| 抗瞬时断电 | 10 ms |
| 功耗 VA | 3 VA 在…上 240 V 交流 |
| 功耗 [W] | 1.5 W 在…上 240 V DC |
| 开关能力以 VA | 2000 VA |
| *小开关电流 [Imin] | 10 mA 在…上 5 V 直流 |
| *大开关电流 | 8 A |
| *大开关电压 | 250 V 交流 |
| 电气寿命 | 100000 次, 8 A 在…上 250 V, AC-1 100000 次, 2 A 在…上 24 V, DC-1 |
| 机械寿命 | 10000000 次 |
| Rated impulse witdstand voltage | 5 kV 适用 1.2…50 µs 符合 IEC 60664-1 |
| Power on delay | 100 ms |
| 爬电距离 | 4 kV/3 符合 IEC 60664-1 |
| 过电压种类 | III 符合 IEC 60664-1 |
| 安全可靠的数据 | MTTFd = 251.1 years B10d = 230000 |
| 安装位置 | 任意位置 |
| 安装方式 | 35 mm DIN 轨 符合 IEC 60715 |
| LED状态 | 绿色 LED 背光 (恒定) 适用 拨盘指示灯 黄色 LED (恒定) 适用 输出闭合 黄色 LED (快闪) 适用 输出打开计时中 黄色 LED (慢闪) 适用 输出闭合计时中 |
| 功能可用 | Ac- On-delay and off-delay relay w/ control signal-2 OC |
| 宽度 | 22.5 mm |
| 净重 | 0.105 kg |
| 控制类型 | Witd test button |
| 单元数 | 1 |
