产品说明
施耐德RENF22R2MMW继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

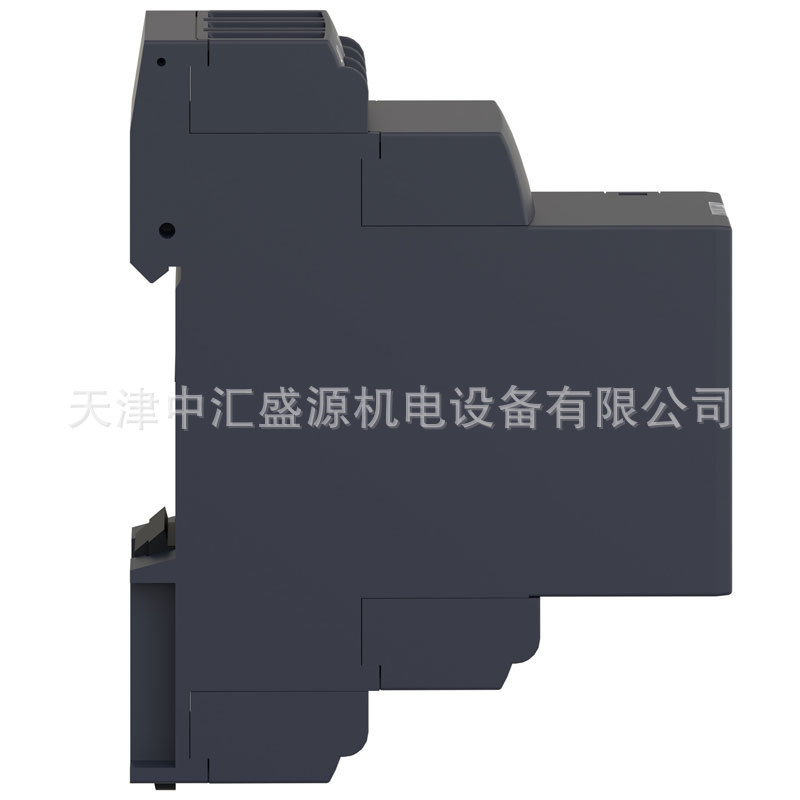

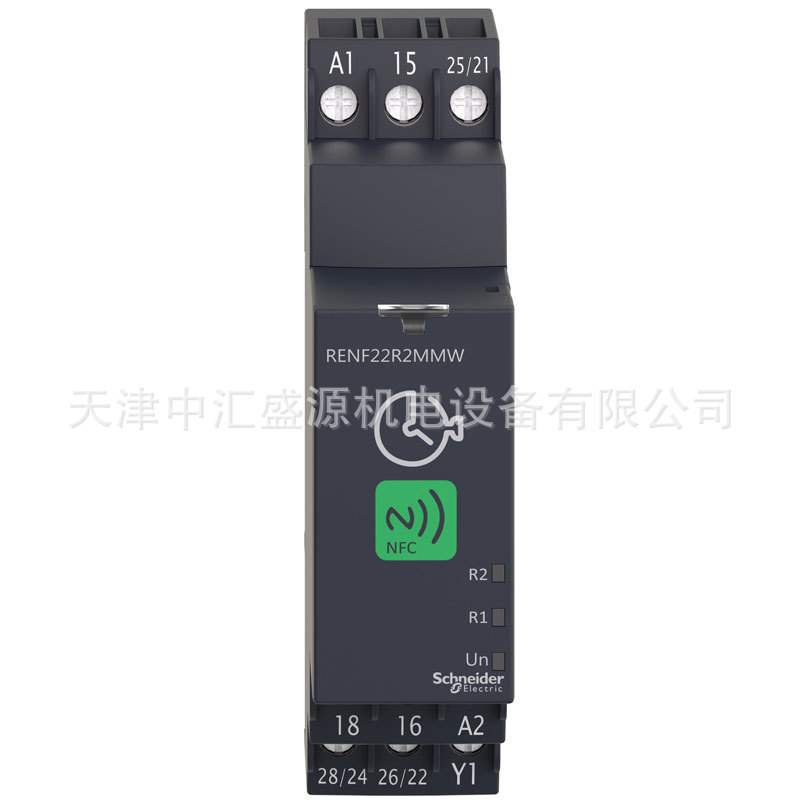

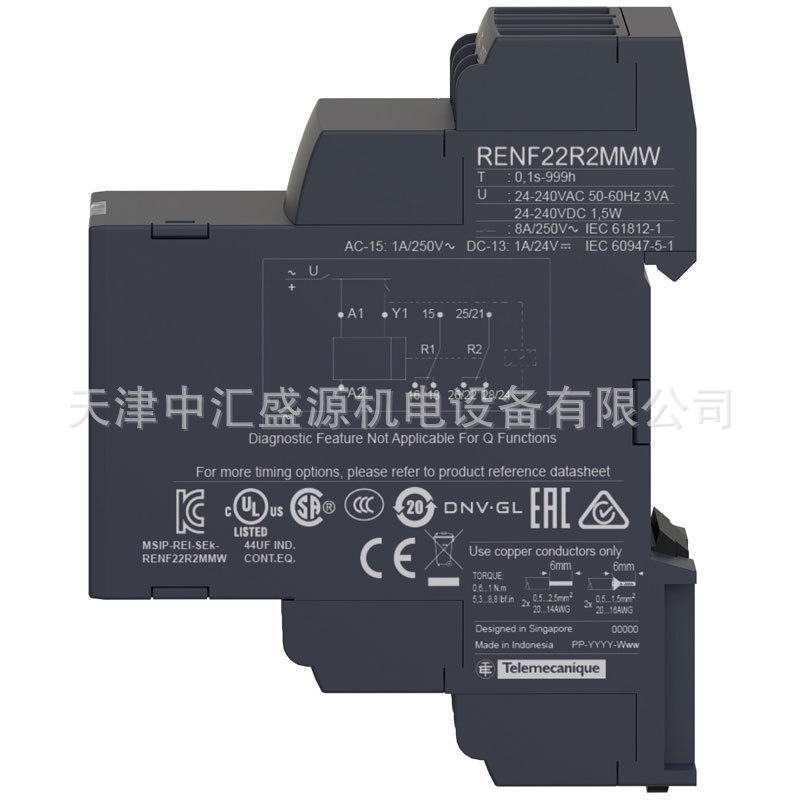

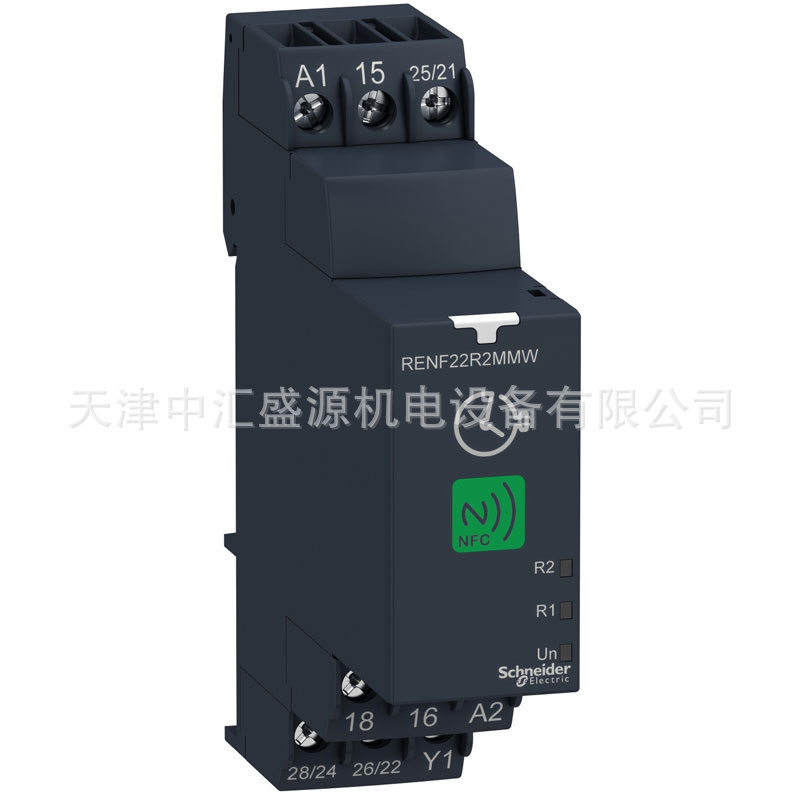

产品图片
产品参数
| 产品系列 | Harmony Timer Relays |
| 产品类型 | NFC timer relay |
| 产品短名 | RENF22 |
| App for product | Ecostruxure Industrial Device (downloadable from Google Play store or Apple Store) |
| 固态输出类型 | 继电器 |
| 额定输出电流 | 8 A |
| 触点类型和构成 | 2 OC 定时触点, 无镉 1 C/O timed and instantaneous contact, 无镉 |
| 延时类型 | Power on-delay On-delay and off-delay Pulse delay Asymmetrical on-delay and off-delay Interval 断开延时 Symmetrical flashing Safe-guard Star-delta Asymmetrical flashing Bistable |
| 延时范围 | 0.05 s...999 h |
| 产品适用范围 | NFC enabled mobile device |
| 控制类型 | 无测试按钮 |
| 额定电源电压 [Us] | 24...240 V AC/DC |
| Release input voltage | <= 2.4 V |
| 电压范围 | 0.85...1.1 Un |
| Maximum RF power transmitted | 0.0002 MW |
| NFC operating frequency | 13.56 MHz |
| 供电频率 | 50...60 Hz +/- 5 % |
| 接线能力 | 螺钉端子, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) 硬线 不带接线端子 螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带接线端子 螺钉端子, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) 软线 带接线端子 螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带接线端子 |
| 紧固扭矩 | 0.6…1 N.m 符合 IEC 60947-1 0.6…1.0 N.m 符合 IEC 60947-1 |
| 覆盖材料 | 阻燃性 |
| 重复精度 | +/- 0.2 % 适用 10 s...999 h 延时范围 +/- 0.5 % 适用 100 ms...10 s 延时范围 +/- 0.7 % 适用 50...100 ms 延时范围 |
| 温度偏差 | +/- 0.05 %/°C |
| 电压偏差 | +/- 0.2 %/V |
| 延时准确性设置 | +/- 1 % 适用 1...999 h 延时范围 在…上 25 °C +/- 2 % 适用 1...3600 s 延时范围 在…上 25 °C +/- 20 ms 适用 100 ms...10 s 延时范围 在…上 25 °C +/- 30 ms 适用 50...100 ms 延时范围 在…上 25 °C |
| Control signal pulse widtd | 100 ms 带有并联负载 60 ms 无负荷 |
| 绝缘电阻 | 100 MΩ 在…上 500 V 直流 符合 IEC 60664-1 |
| Recovery time | 120 ms 放电 |
| 功耗 VA | 3 VA 在…上 240 V 交流 |
| 功耗 [W] | 1.5 W 在…上 240 V DC 0.6 W 在…上 24 V DC |
| 开关能力以 VA | 2000 VA |
| *小开关电流 [Imin] | 10 mA 在…上 5 V |
| *大开关电流 | 8 A |
| *大开关电压 | 250 V |
| 电气寿命 | 100000 次 适用 阻性（负载） 量, 8 A 在…上 250 V, AC |
| 机械寿命 | 10000000 次 |
| Rated impulse witdstand voltage | 5 kV 1.2/50 μs 符合 IEC 60664-1 |
| power on delay | 100 ms |
| 爬电距离 | 4 kV/3 符合 IEC 60664-1 |
| 过电压种类 | III 符合 IEC 60664-1 |
| 安全可靠的数据 | MTTFd = 227.5 years 100 % duty cycle continuous operating condition at 30 °C |
| 安装位置 | 任意位置 |
| 安装方式 | 35 mm DIN 轨 符合 IEC 60715 |
| status LED | Un, 绿色 LED指示灯 恒定) 适用 通电 R1, 琥珀色 LED指示灯 恒定) 适用 继电器闭合 R2, 琥珀色 LED指示灯 恒定) 适用 继电器闭合 Pairing, 绿色 LED指示灯 恒定) 适用 通讯状态 Un, 绿色 LED指示灯 fast blinking) 适用 diagnosis mode R1, 琥珀色 LED指示灯 频闪) 适用 计时中 R2, 琥珀色 LED指示灯 频闪) 适用 计时中 |
| Maximum communication distance | 10 mm |
| 功能可用 | A- Power on-delay relay-2 OC Ac- On-delay and off-delay relay w/ control signal-2 OC Ad- Pulse delayed relay w/ control signal-2 OC Ah- Pulse delayed relay (single cycle) w/ control signal-2 OC Ak- Asymmetrical on-delay and off -delay relay w/ control signal-2 OC At- Power on-delay relay w/ pause/summation (Y1)-2 OC B- Single interval relay w/ control signal-2 OC Bw- Double interval relay w/ control signal-2 OC C- Off-delay relay w/ control signal-2 OC D- Symmetrical flashing relay (starting pulse-off)-2 OC Di- Symmetrical flashing relay (starting pulse-on)-2 OC Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)-2 OC Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 OC H- Interval relay-2 OC Ht- Interval relay w/ pause/summation (Y1)-2 OC Li- Asymmetrical flashing relay (starting pulse-on)-2 OC Lt- Asymmetrical fl ashing relay (starting pulse-off) w/ pause/summation (Y1)-2 OC Lit- Asymmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 OC N- Safe-guard relay-2 OC O- Delayed Safe-guard relay-2 OC P- Pulse delayed relay w/ fixed pulse lengtd-2 OC Pt- Pulse delayed relay w/ fixed pulse lengtd and pause/summation-2 OC Qt- Star-delta relay (2 CO outputs w/ split common)-2 OC Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1)-2 OC TI- Bistable relay w/ control signal on-2 OC Tt- Retriggerable bistable relay w/ control signal on-2 OC W- Interval relay w/ control signal off-2 OC L- Asymmetrical flashing relay (starting pulse-off)-2 OC |
| 操作系统 | 安卓系统version >= V7.0 IOSversion >= V14.5 |
| 宽度 | 22.5 mm |
| 净重 | 0.0904 kg |
| 单元数 | 28 |
