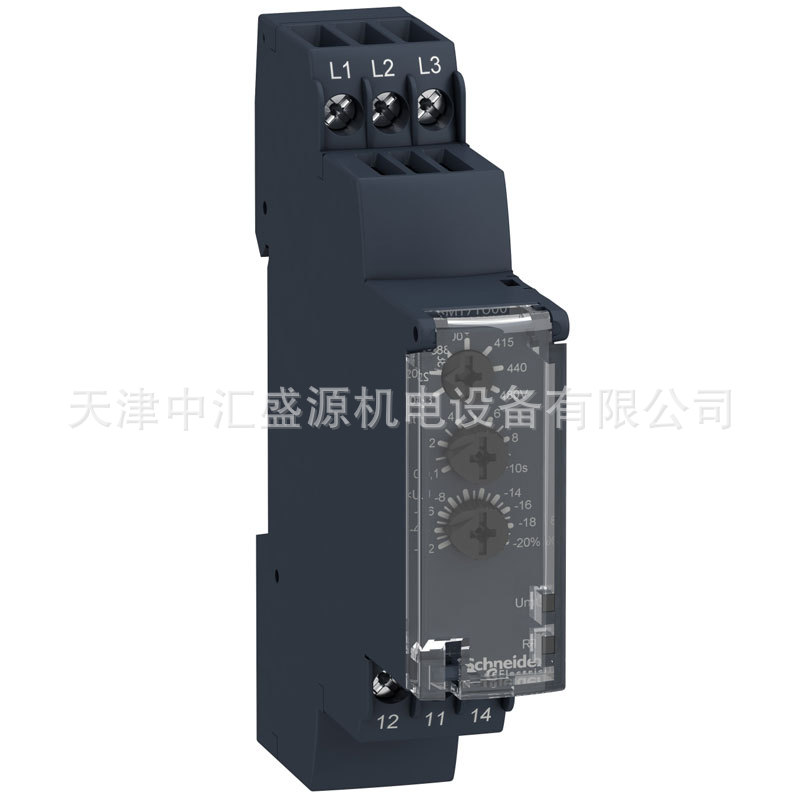

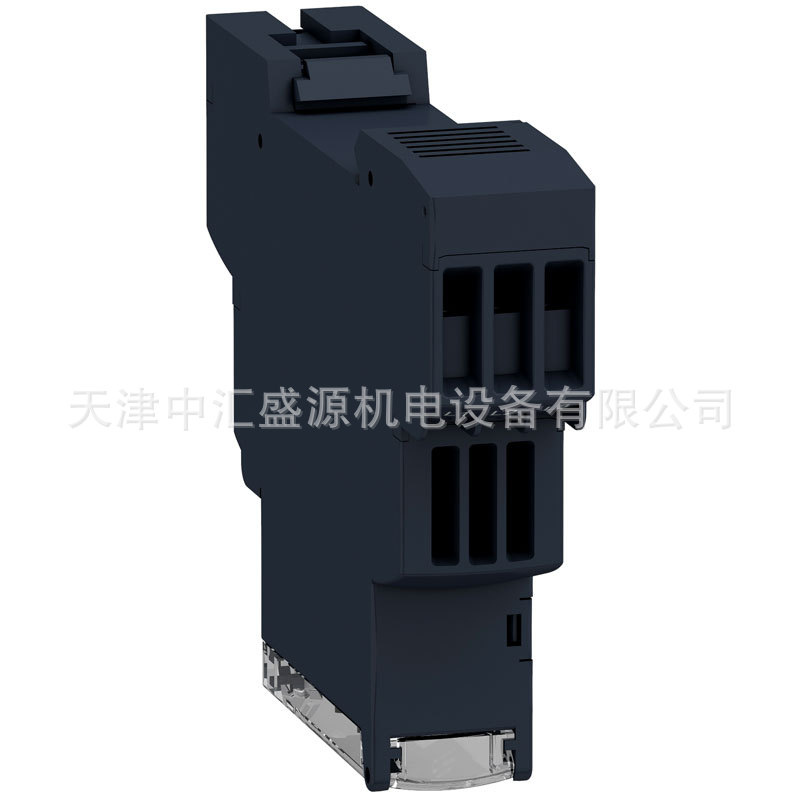

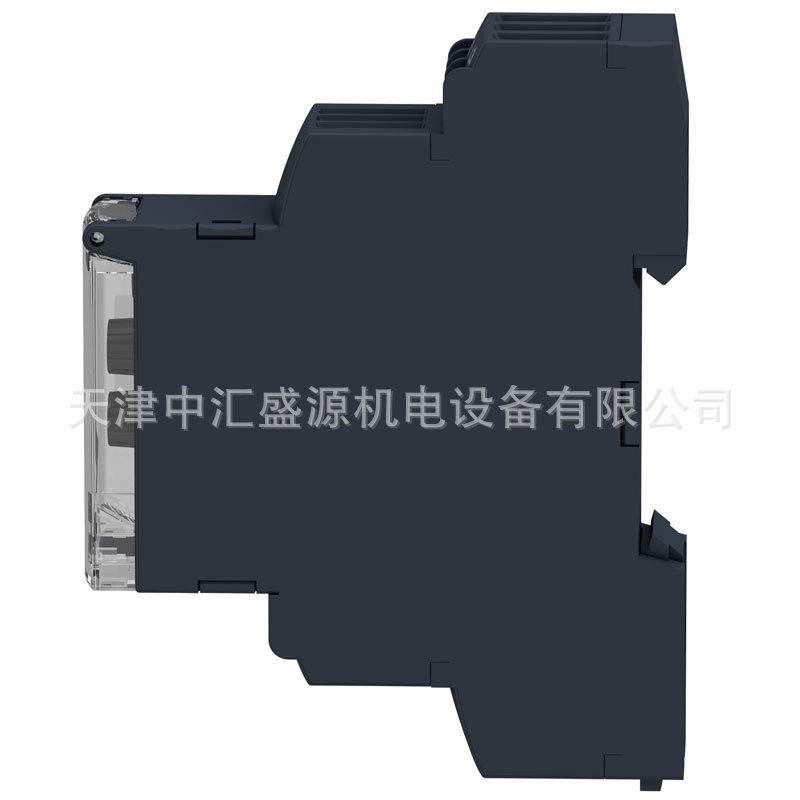

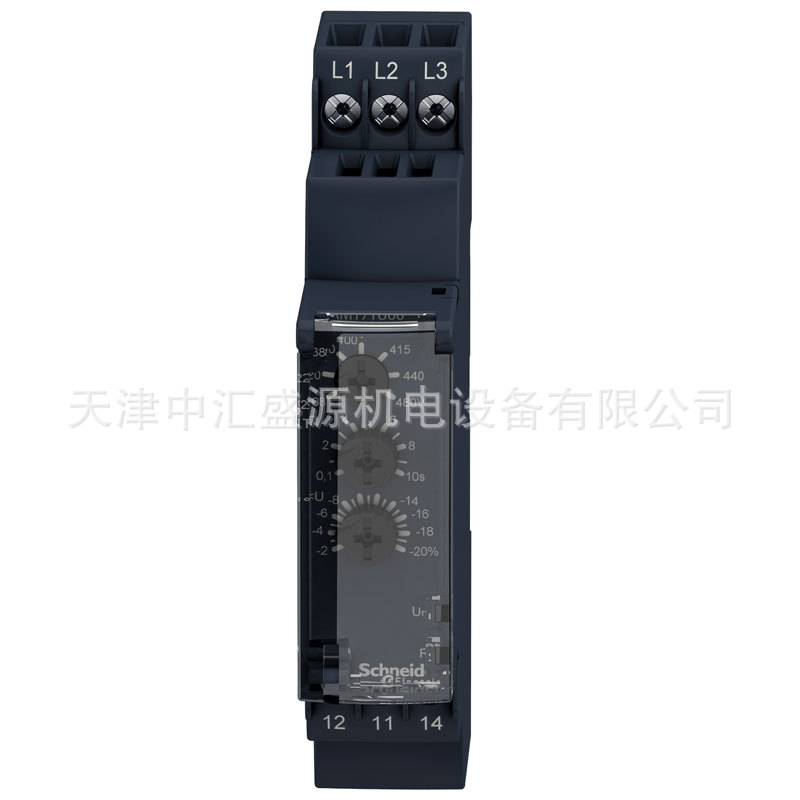

施耐德RM17UAS16继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Control Relays |
| 继电器类型 | 电压控制继电器 |
| 产品类型 | Voltage control relay |
| 应用领域 | 用于单相直流电源 |
| 继电器名称 | RM17UAS |
| 继电器监测参数 | 过压与欠压监测 |
| time delay | 可调的 0.1...10 s, 0 + 10 % Tt- time delay upon fault |
| 开关能力以 VA | 1250 VA |
| 测量范围 | 20...80 V AC/DC |
| 触点类型 | 1 C/O |
| 复位时间 | 1500 ms 时间延时 |
| *大开关电压 | 250 V AC/DC |
| *小开关电流 [Imin] | 10 mA 在…上 5 V DC |
| *大开关电流 | 5 A AC/DC |
| 电源电压范围 | 15…100 V 交流/直流 |
| 功耗 VA | 0…3.9 VA AC |
| 功耗 [W] | 1.6 W DC |
| 控制回路频率 | 50...60 Hz +/- 10 % |
| 抗瞬时断电 | 20 ms |
| 输出触头 | 1 C/O |
| 额定输出电流 | 5 A |
| 迟滞 | 5…20 % 的 阈值设置 |
| 测量精度 | +/- 10 % 满量程值 |
| 极化 | 直流电源不可互换极性 |
| delay at power up | 1000 ms DC 500 ms AC |
| Maximum measuring cycle | 150 ms 以真 rms 值测量周期 |
| 重复精度 | +/- 0.5 % 适用 输入和测量电路 +/- 1 % 适用 时间延时 |
| 测量误差 | 在整个量程上 < 1 % 带有电压变化 0.2 %/°C 带有温度变化 |
| 质量标识 | CE 声明 |
| 绝缘电阻 | > 500 MΩ 在…上 500 V DC 符合 IEC 60255-5 > 500 MΩ 在…上 500 V DC 符合 IEC 60664-1 |
| 操作位置 | 任何位置 无降容 |
| 本地信号指示 | LED指示灯 (绿色) for 通电: LED指示灯 (黄色) for 继电器ON: |
| 过电压种类 | III 符合 IEC 60664-1 |
| 额定绝缘电压 [Ui] | 250 V 符合 IEC 60664-1 400 V 符合 IEC 60664-1 |
| 接线能力 | 螺钉端子, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) 硬线 不带接线端子 螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带接线端子 螺钉端子, 1 x 0.2...2 x 2.5 mm² (AWG 24...AWG 12) 软线 带接线端子 螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带接线端子 |
| 紧固扭矩 | 0.6…1 N.m 符合 IEC 60947-1 |
| 覆盖材料 | 阻燃性塑料 |
| 安装方式 | 35 mm DIN 导轨 符合 IEC 60715 |
| 电气寿命 | 100000 次 |
| 机械寿命 | 30000000 次 |
| 工作额定值 | <= 360 操作/小时 全负荷 |
| 使用类别 | AC-12 符合 IEC 60947-5-1 AC-13 符合 IEC 60947-5-1 AC-14 符合 IEC 60947-5-1 AC-15 符合 IEC 60947-5-1 DC-12 符合 IEC 60947-5-1 DC-13 符合 IEC 60947-5-1 DC-14 符合 IEC 60947-5-1 |
| [Un] rated nominal voltage | , self-powered 电源 |
| 控制类型 | 无测试按钮 |
| 宽度 | 17.5 mm |
| 净重 | 0.08 kg |
