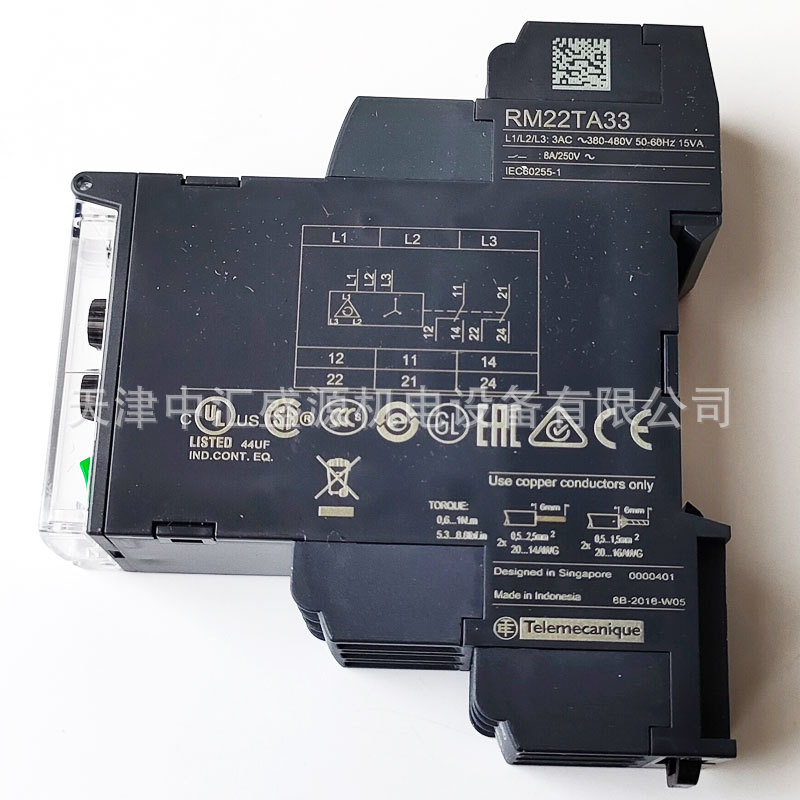

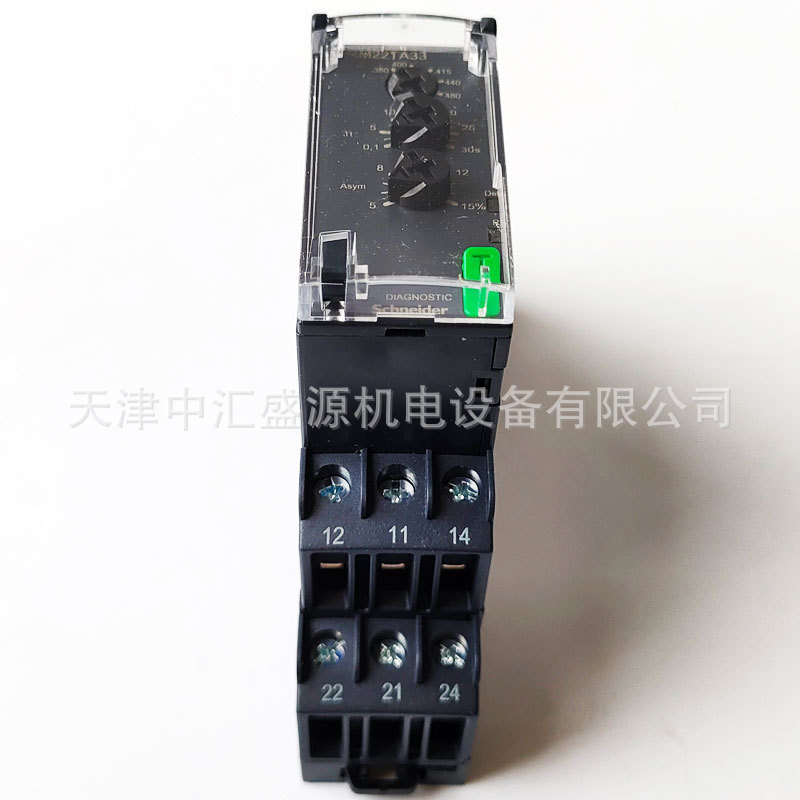

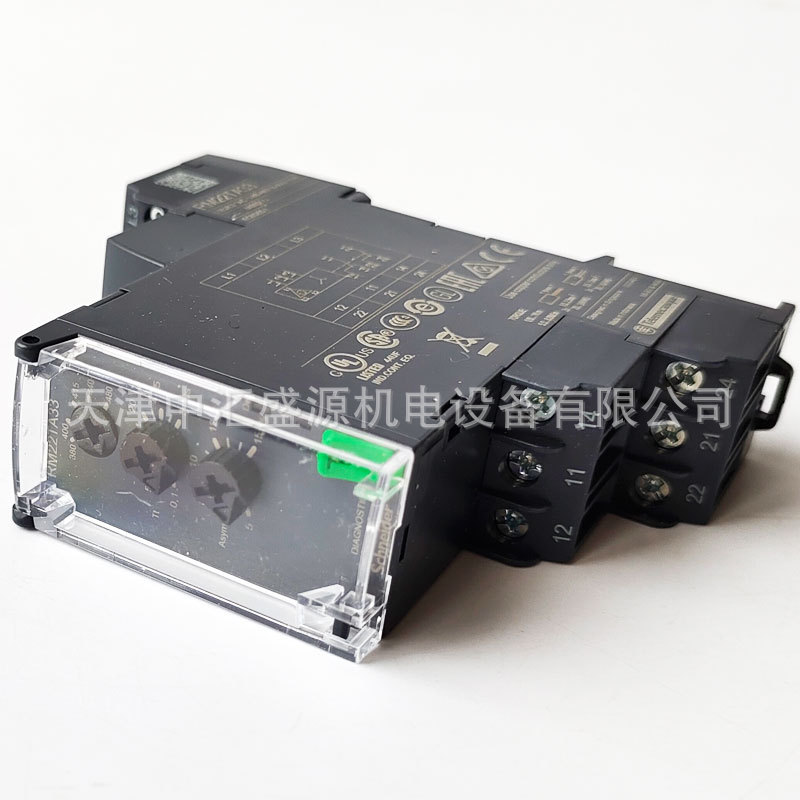

施耐德RM22TA33继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
作为控制元件，概括起来，继电器有如下几种作用：
（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
（2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
（3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Control Relays |
| 继电器类型 | 控制继电器 |
| 产品类型 | 3-phase control relay |
| 电网相数 | 3 相 |
| 继电器名称 | RM22TA |
| 继电器监测参数 | 相位顺序 相位故障监测 不对称 |
| 延时类型 | 可调的 0.1...30 s, +/- 10 % 满量程值 Tt- time delay upon fault |
| 开关能力以 VA | 2000 VA |
| 测量范围 | 380...480 V 电压 AC |
| 触点类型 | 2 OC |
| 复位时间 | 1500 ms 在*大电压 |
| *大开关电压 | 250 V AC |
| *小开关电流 [Imin] | 10 mA 在…上 5 V DC |
| *大开关电流 | 8 A AC |
| 额定电源电压 [Us] | 交流/直流 |
| 电源电压范围 | 304…576 V 交流 |
| operating limits | - 20 % + 20 % Un |
| 功耗 VA | 15 VA 在…上 480 V AC 60 Hz |
| 电压监测阈值 | < 100 V AC |
| supply voltage frequency | 50...60 Hz +/- 10 % |
| 输出触头 | 2 C/O |
| 设置精度 | +/- 10 % 满量程 |
| 开关阈误差 | <= 0.05 % 每摄氏度 基于许可的环境空气温度而定 <= 1 % 供电电压范围内 |
| 延时准确性设置 | 10 P |
| 延时误差 | <= 0.05 % 每摄氏度 基于许可的环境空气温度而定 <= 1 % 供电电压范围内 |
| 迟滞 | 2 % 固定式 的 可选 |
| 通电时的上涨延迟 | 650 ms |
| Maximum measuring cycle | 150 ms 以真 rms 值测量周期 |
| 电压范围 | 380...480 V P-P |
| 非对称阈值的调节 | 5...15 % 选择的 Un |
| 重复精度 | +/- 0.5 % 适用 输入和测量电路 +/- 3 % 适用 时间延时 |
| 测量误差 | 在整个量程上 < 1 % 带有电压变化 < 0.05 %/°C 带有温度变化 |
| 响应时间 | <= 300 ms |
| 过电压种类 | III 符合 IEC 60664-1 III 符合 UL 508 |
| 绝缘电阻 | > 100 MΩ 在…上 500 V DC 符合 IEC 60255-27 |
| 安装位置 | 任意位置 |
| 接线能力 | 螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带接线端子 螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带接线端子 螺钉端子, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) 硬线 不带接线端子 螺钉端子, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) 软线 带接线端子 |
| 紧固扭矩 | 0.6…1 N.m 符合 IEC 60947-1 |
| 覆盖材料 | 阻燃性塑料 |
| LED状态 | LED (黄色) 继电器ON LED (绿色) 通电 |
| 安装方式 | 35 mm DIN 轨 符合 IEC 60715 |
| 电气寿命 | 100000 次 |
| 机械寿命 | 10000000 次 |
| 使用类别 | AC-15 符合 IEC 60947-5-1 DC-13 符合 IEC 60947-5-1 AC-1 符合 IEC 60947-4-1 DC-1 符合 IEC 60947-4-1 |
| [Un] rated nominal voltage | , self-powered 电源 |
| 安全可靠的数据 | MTTFd = 388.1 years B10d = 350000 |
| 触点材料 | 无镉 |
| 控制类型 | Witd test button |
| 宽度 | 22.5 mm |
| 净重 | 0.09 kg |
