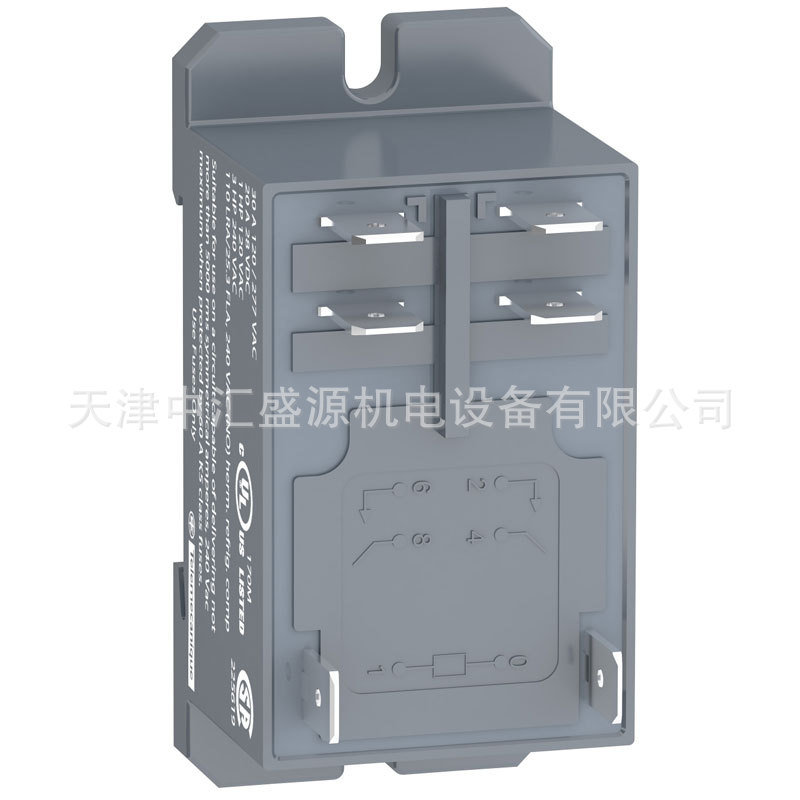

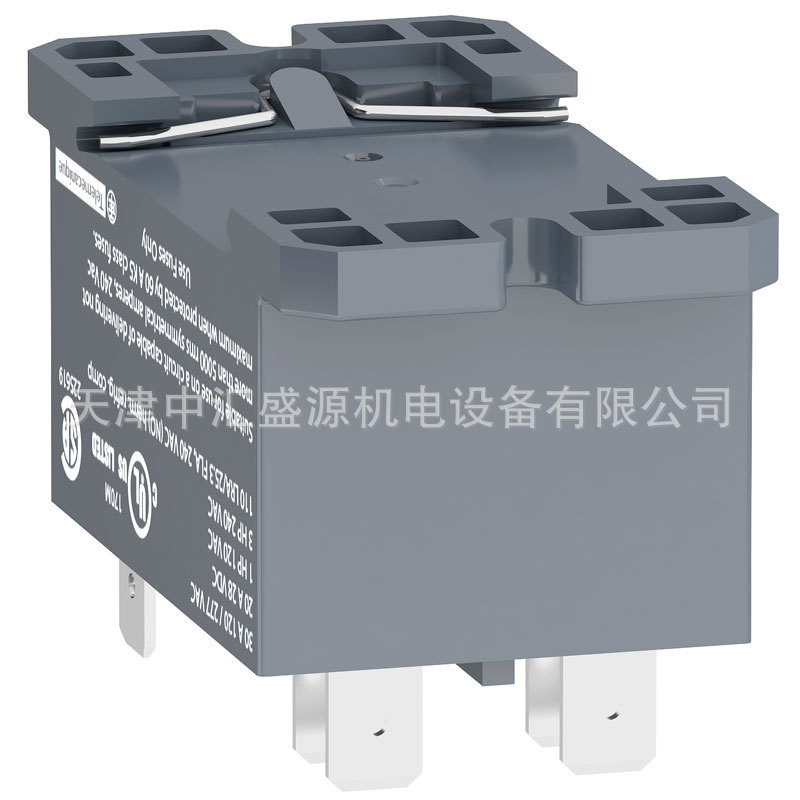

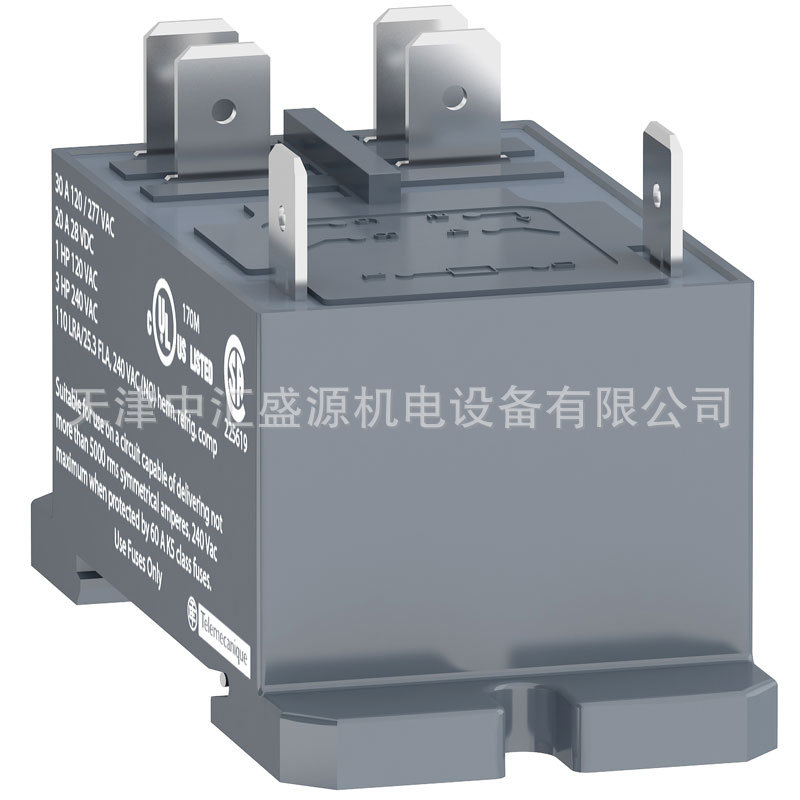

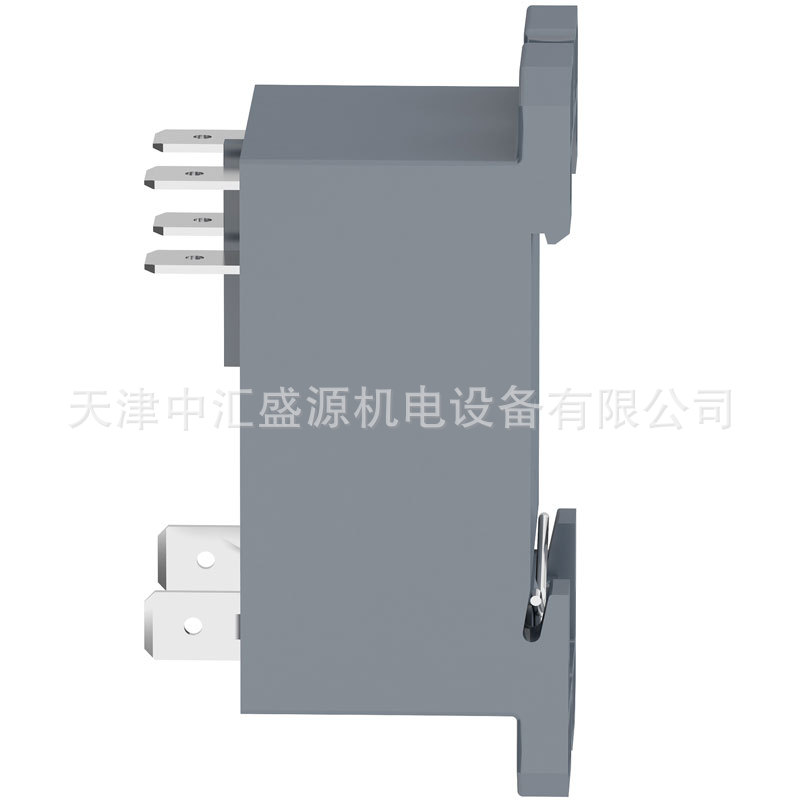

施耐德RPF2BF7继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Electromechanical Relays |
| 系列号 | 电源 |
| 产品类型 | DIN rail/panel mount relay |
| 产品短名 | RPF |
| 触点类型 | 2 OC |
| 控制回路电压 [Uc] | 120 V AC 50/60 Hz |
| 控制类型 | 不带锁定测试按钮 |
| 针脚类型 | 扁平 |
| 触点材料 | 银锡氧化物 |
| 额定负载电流 壳体内 [Itde] | 25 A 在…上 -40…55 °C 继电器并排无缝隙 30 A 在…上 -40…55 °C 两个继电器之间的13 mm间隙 |
| Resistive rated load | 25 A 在…上 28 V DC 30 A 在…上 250 V AC |
| 利用系数 | 10 % |
| 安装方式 | DIN 导轨安装 面板 |
| 控制电压限额 | 96...132 V |
| 额定工作电流 [Ie] | 30 A 在…上 277 V (AC) NO 符合 UL 20 A 在…上 28 V (DC) NO 符合 UL 30 A 在…上 250 V (AC) NO 符合 IEC 25 A 在…上 28 V (DC) NO 符合 IEC 3 A 在…上 277 V (AC) NC 符合 UL 3 A 在…上 28 V (DC) NC 符合 UL 3 A 在…上 250 V (AC) NC 符合 IEC 3 A 在…上 28 V (DC) NC 符合 IEC |
| 额定绝缘电压 [Ui] | 250 V 符合 IEC 300 V 符合 UL |
| 额定冲击耐受电压 [Uimp] | 4 kV 在 1.2/50 µs |
| *大开关电压 | 250 V 符合 IEC |
| *大开关能力 | 7500 VA/700 W |
| Minimum recommended switching capacity | 6000 mW 500 mA / 12 V 适用 NO 170 mW 10 mA / 6 V 适用 NC |
| 工作额定值 | <=1200次/小时 欠载 <=18000次/小时 无负荷 |
| 机械寿命 | 5000000 次 |
| 电气寿命 | 100000 次 适用 阻性（负载） 量 |
| Average coil consumption | 4 VA 在…上 60 Hz |
| 压降阀值 | >= 0.15 Uc |
| Operate time | 25 ms |
| Release time | 25 ms |
| 平均电阻 | 4250 Ω 在…上 20 °C +/- 15 % |
| 安全可靠的数据 | B10d = 100000 |
| 保护种类 | RT II |
| 测试水平 | A 级 group mounting |
| 操作位置 | 任何位置 |
| CAD 总宽度 | 33.7 mm |
| CAD 总高度 | 68.5 mm |
| CAD 总深度 | 39.2 mm |
| 净重 | 0.082 kg |
| 设备简介 | 产品（非零部件） |
