产品说明
施耐德RXM4AB2FD继电器介绍：中间继电器(intermediate relay)：中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件。中间继电器的结构和工作原理与交流接触器基本相同，与交流接触器的主要区别是触点数目多些，且触点容量小。在选用中间继电器时，主要考虑电压等级和触点数目。
中间继电器的电磁线圈所用电源有直流和交流两种。在继电保护与自动控制系统中，用来扩展控制触点的数量和增加触点的容量。在控制电路中，用来中间传递信号（将信号同时传给几个控制元件）和同时控制多条线路。具体来说，中间继电器有以下几种用途。①代替小型接触器。②增加触点数量。③增加触点容量。④转换接点类型。⑤用作小容量开关。⑥转换电压。⑦消除电路中的干扰。

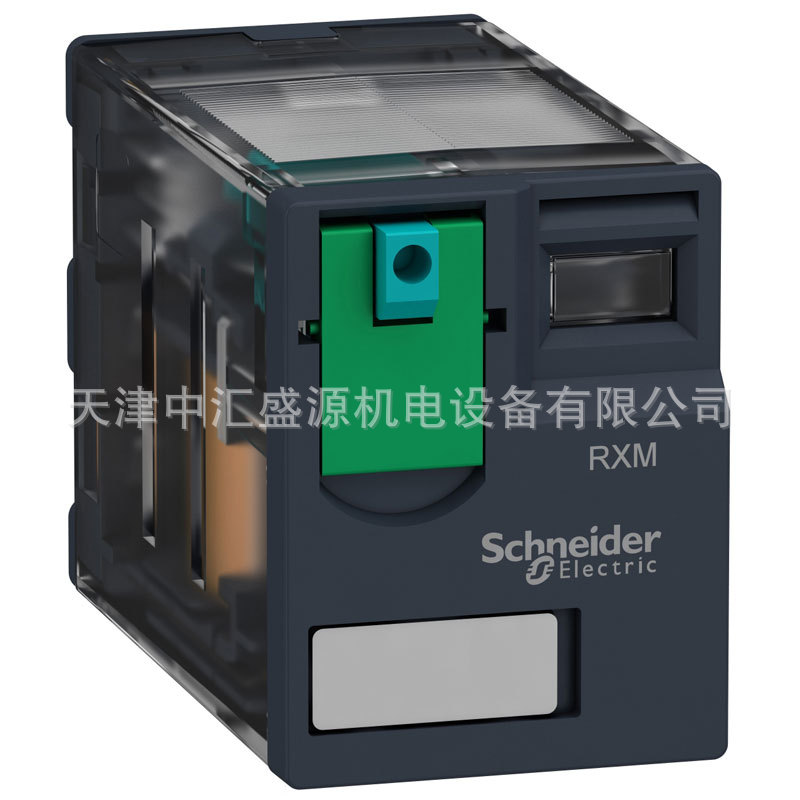

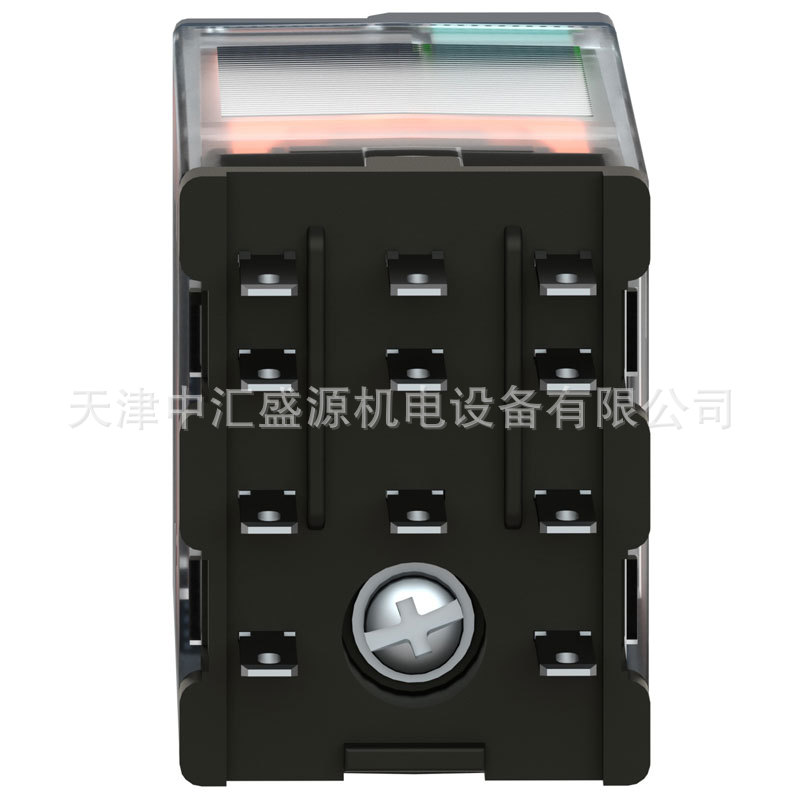

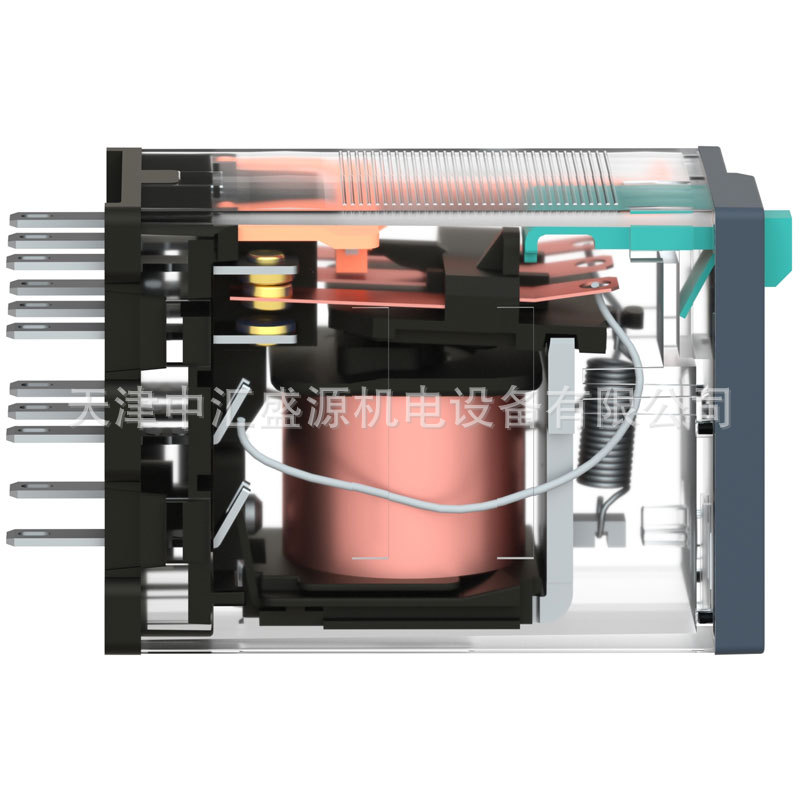

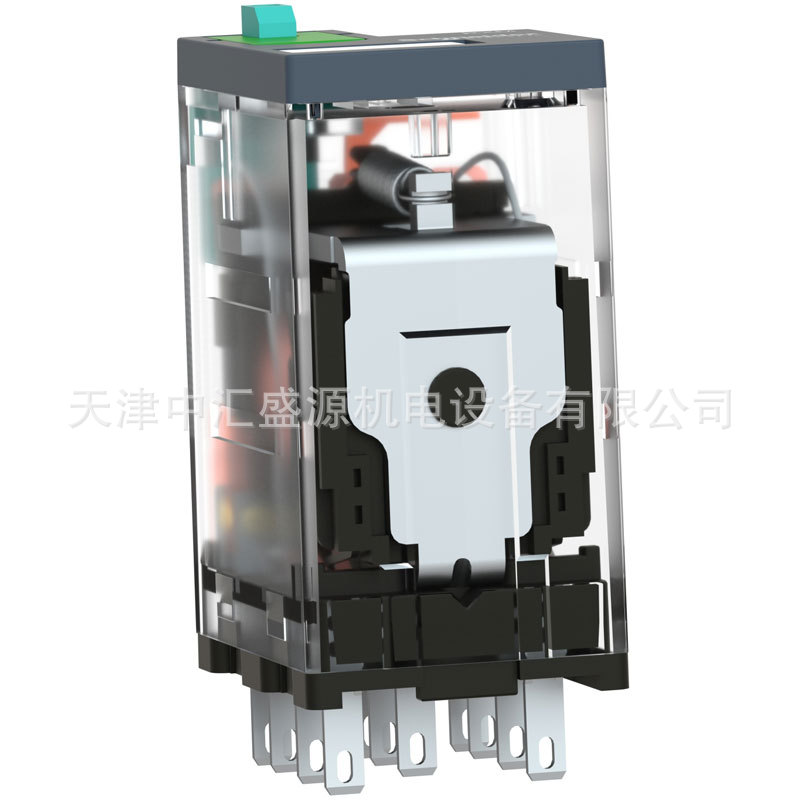

产品图片
产品参数
| 产品系列 | Harmony Electromechanical Relays |
| 系列号 | 小型 |
| 产品类型 | 插入式继电器 |
| 产品短名 | RXM |
| 触点类型 | 4 OC |
| 控制回路电压 [Uc] | 110 V DC |
| LED 状态 | 有 |
| 控制类型 | 锁定测试按钮 |
| 利用系数 | 20 % |
| 针脚类型 | 扁平 |
| 额定绝缘电压 [Ui] | 250 V 符合 IEC 300 V 符合 CSA 300 V 符合 UL |
| 额定冲击耐受电压 [Uimp] | 2.5 kV 在 1.2/50 µs |
| 触点材料 | AgNi |
| 额定工作电流 [Ie] | 3 A 在…上 28 V (DC) NC 符合 IEC 3 A 在…上 250 V (AC) NC 符合 IEC 6 A 在…上 28 V (DC) NO 符合 IEC 6 A 在…上 250 V (AC) NO 符合 IEC 6 A 在…上 277 V (AC) 符合 UL 8 A 在…上 30 V (DC) 符合 UL |
| 连续输出电流 | 5 A |
| *大开关电压 | 250 V 符合 IEC |
| resistive rated load | 6 A 在…上 250 V AC 6 A 在…上 28 V DC |
| *大开关能力 | 1500 VA/168 W |
| *小开关能力 | 170 mW 在…上 10 mA, 17 V |
| 工作额定值 | <=1200次/小时 欠载 <=18000次/小时 无负荷 |
| 机械寿命 | 10000000 次 |
| 电气寿命 | 100000 次 适用 阻性（负载） 负载 |
| average coil consumption | 0.9 W |
| 压降阀值 | >= 0.1 Uc |
| operate time | 20 ms |
| release time | 20 ms |
| average coil resistance | 13440 Ω 在…上 20 °C +/- 10 % |
| 额定操作电压限制 | 88...121 V DC |
| 安全可靠的数据 | B10d = 100000 |
| 保护种类 | RT I |
| 测试水平 | A 级 group mounting |
| 操作位置 | 任何位置 |
| CAD 总高度 | 79 mm |
| CAD 总深度 | 78.45 mm |
| 净重 | 0.037 kg |
| 设备简介 | 产品（非零部件） |
