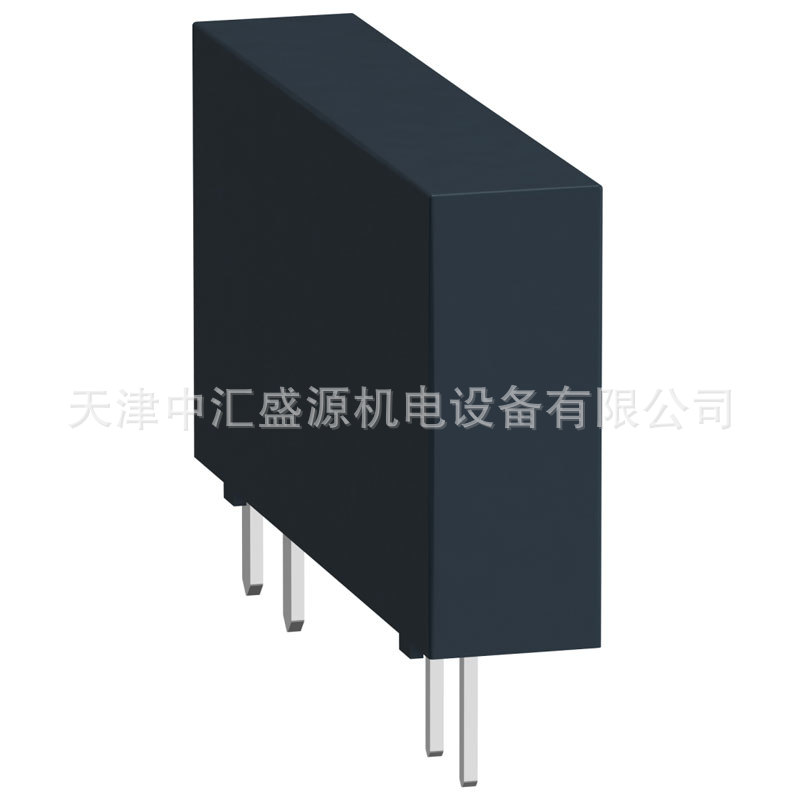

施耐德SSL1D03BD继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Solid State Relays |
| 产品类型 | 插入式继电器 |
| 产品短名 | SSL |
| 电网相数 | 1 相 |
| output switching mode | 直流切换 |
| 安装方式 | 底座 |
| 额定电流 [In] | 3.5 A |
| 输出电压 | 1...24 V 直流 |
| 控制回路电压 | 15...30 V DC |
| 电容不平衡 | 1.5 pF 输入/输出 (通道) |
| *小开关电压 | 15 V DC 开 |
| *大开关电压 | 10 V DC 关 |
| Input current limits | 7 mA |
| 输入阻抗 | 3500 Ω |
| 固态输出型 | Mosfet 输出 直流切换 |
| 负载电流 | 0.001…3.5 A |
| tansient Overvoltage | 30 V DC |
| *大操作频率 | 500 Hz |
| 浪涌电流 | 9 A 适用 10 ms |
| Maximum voltage drop | |
| Maximum leakage current | 0.001 mA 关闭状态 |
| 响应时间 | 0.35 ms (开) 0.08 ms (关) |
| 过电压类别 | III |
| 宽度 | 5 mm |
| 高度 | 28 mm |
| 深度 | 15 mm |
| 净重 | 0.0041 kg |
