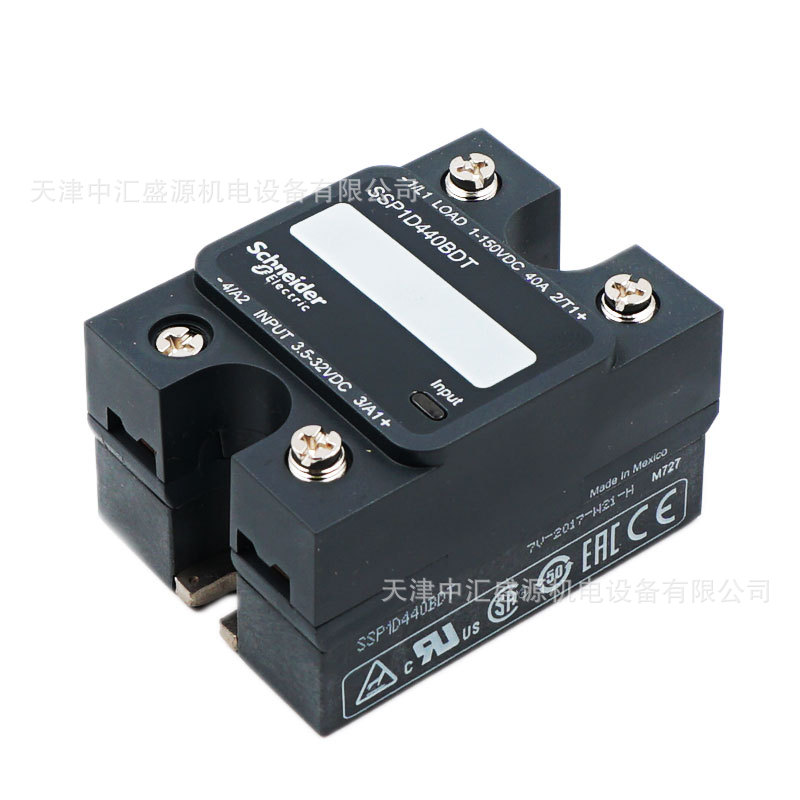

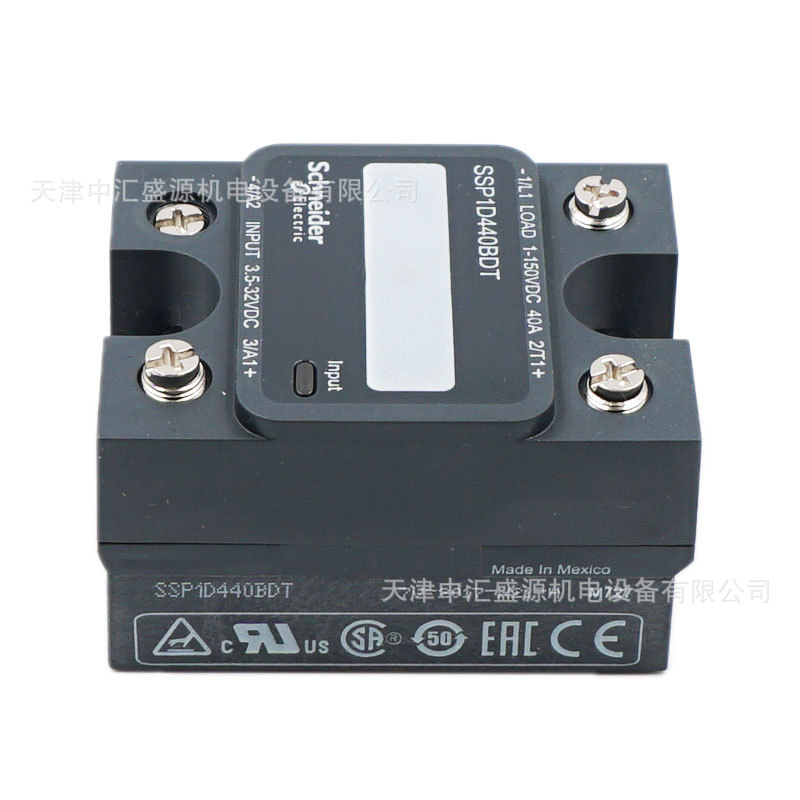

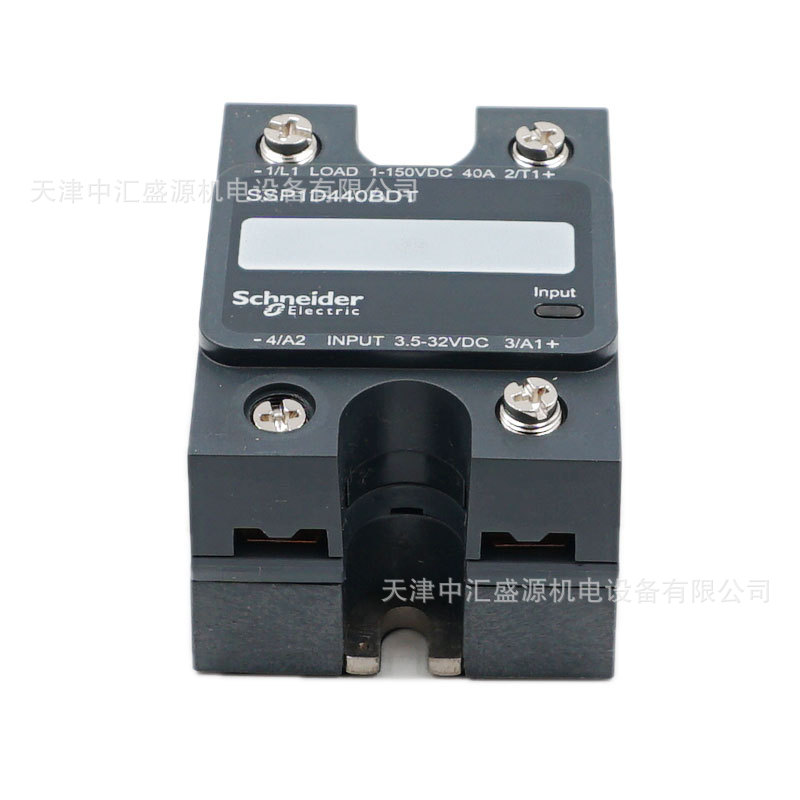

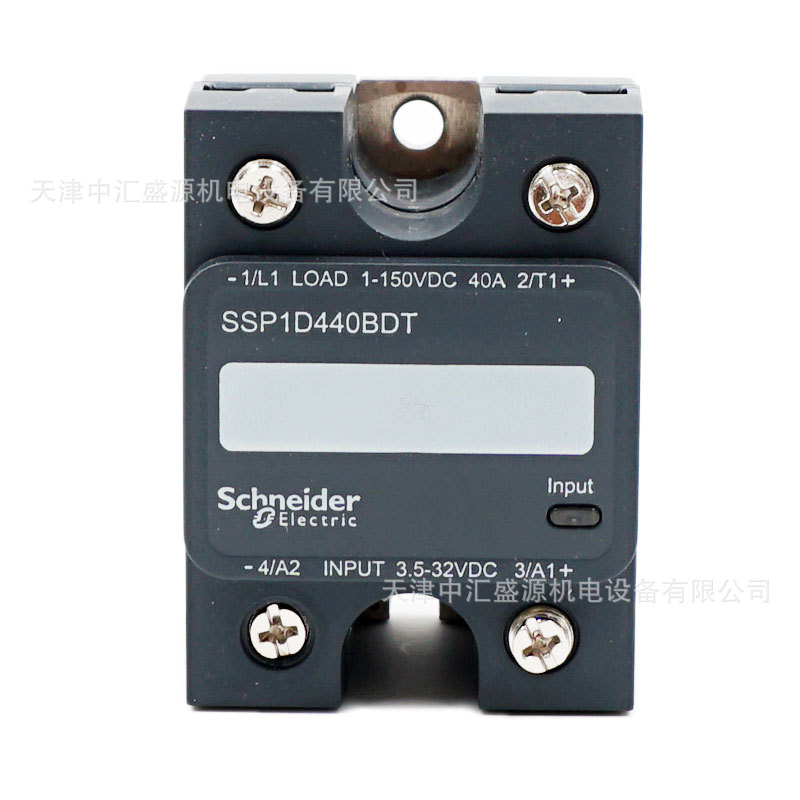

施耐德SSP1D440BDT继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Solid State Relays |
| Provided accessory | 散热垫 |
| 产品类型 | Solid state relay up to 40 A |
| 产品短名 | SSP1 |
| 安装方式 | 面板 |
| Number of phases | 1 相 |
| 额定电流 [In] | 40 A |
| 固态输出型 | Mosfet 输出 直流切换 |
| output switching mode | 直流切换 |
| *小开关电压 | 3.5 V DC 开 |
| *大开关电压 | 1 V DC 关 |
| 响应时间 | 0.1 ms (开) 0.1 ms (关) |
| Input current | 10…15 mA |
| 负载电流 | 0.001…40 A |
| 浪涌电流 | 106 A 适用 10 ms |
| Co-ordination type | 2 型 - 20 A 小型断路器(MCB) - 曲线 B 1 型 - 40 A 小型断路器(MCB) - 曲线 B |
| Maximum leakage current | 0.3 mA 关闭状态 |
| Maximum voltage drop | |
| 绝缘电阻 | 1000 MΩ 在…上 500 V DC |
| Maximum capacitance | 50 pF 适用 输入/输出 (通道) |
| 绝缘性能 | 2.5 kV AC 适用 输入/输出 (通道) 2.5 kV AC 适用 输入或输出 |
| 额定冲击耐受电压 [Uimp] | 2.5 kV 输出到外壳 |
| 紧固扭矩 | 1.5...1.7 N.m 适用 输入 2...2.2 N.m 适用 输出 |
| 接线能力 | 螺钉端子: 0.2...3.3 mm², (AWG 24...AWG 12) 带接线端子 适用 输入 螺钉端子: 0.5...5.26 mm², (AWG 20...AWG 10) 带接线端子 适用 输出 螺钉端子: 0.2...3.3 mm², (AWG 24...AWG 12) 不带接线端子 适用 输入 螺钉端子: 0.5...8.26 mm², (AWG 20...AWG 8) 不带接线端子 适用 输出 叉形标记连接器: 9.2 x 4 mm 适用 输入 环形接线片: 9.2 x 4 mm 适用 输入 叉形标记连接器: 11.7 x 4.5 mm 适用 输出 环形接线片: 11.7 x 4.5 mm 适用 输出 |
| tdermal resistance | 0.22 °C/W 结点到外壳 |
| tdermal pad impedance | 0.48 °C-in²/W 25 psi |
| LED indicator | LED指示灯, 绿色 适用 输入 |
| IP 保护等级 | IP20 |
| 安全可靠的数据 | B10d = 1731395 MTTFd = 1875.9 years |
| 净重 | 89.2 g |
| 设备简介 | 产品（非零部件） |
