产品说明
施耐德XB6AF3B5B按钮介绍：按钮开关又称控制按钮（简称按钮），是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令，以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。
按钮开关是一种按下即动作，释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V以下，电流小于5A的控制电路中，一般不直接操纵主电路，也可以用于互联电路中。
在实际的使用中，为了防止误操作，通常在按钮上做出不同的标记或涂以不同的颜色加以区分，其颜色有红、黄、蓝、白、黑、绿等。一般红色表示“停止”或“危险”情况下的操作；绿色表示“启动”或“接通”。急停按钮用红色蘑菇头按钮。按钮有金属的防护挡圈，且挡圈要高于按钮帽防止意外触动按钮而产生误动作。安装按钮的按钮板和按钮盒的材料是金属的并与机械的总接地母线相连。

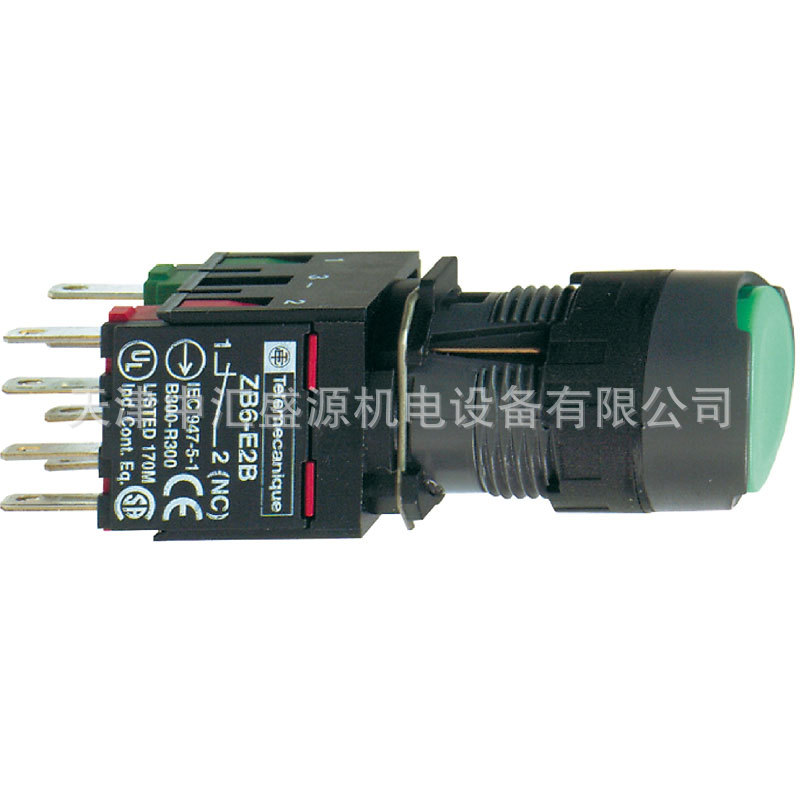

产品图片
产品参数
| 产品系列 | Harmony XB6 |
| 产品类型 | 带灯按钮 |
| 产品短名 | XB6 |
| 边框材料 | 塑料 |
| 安装直径 | 16 mm |
| 每件单独销售数量 | 1 |
| 信号单元头部形状 | 圆形 |
| 操作头类型 | 锁定 |
| 操纵杆外形 | 绿色 平头, 未标记 |
| 触点类型 | 1NO + 1NC |
| 触点动作 | 慢断 |
| 接线能力 | Faston 连接器, 连接型号: 2.8 x 0.5 mm |
| 灯源 | LED灯泡 |
| 灯座 | 内置BA 9s底座 |
| 额定电源电压 [Us] | 12...24 V 交流/直流 |
| 高度 | 18 mm |
| 宽度 | 18 mm |
| 深度 | 57 mm |
| ISO n°1端子 | (13-14)NO (21-22)NC |
| 净重 | 0.025 kg |
| 操作位置 | 任何位置 |
| 强制打开 | 有 符合 EN/IEC 60947-5-1 附录 K |
| 运作传播 | 1 mm (NO更改电气状态) 2 mm (NC更改电气状态) 3.5 mm (总行程) |
| 控制力 | 3.5 N NO更改电气状态 4.5 N NC更改电气状态 |
| 触点材料 | 银合金(银/镍) |
| 短路保护 | 6 A 熔丝管 类型 gG |
| 额定绝缘电压 [Ui] | 250 V （污染等级 3) 符合 EN/IEC 60947-1 |
| 额定冲击耐受电压 [Uimp] | 4 kV 符合 EN/IEC 60947-1 |
| 额定工作电流 [Ie] | 3 A 在…上 120 V, AC-15, B300 符合 EN/IEC 60947-5-1 1.5 A 在…上 240 V, AC-15, B300 符合 EN/IEC 60947-5-1 0.1 A 在…上 250 V, DC-13, R300 符合 EN/IEC 60947-5-1 0.22 A 在…上 125 V, DC-13, R300 符合 EN/IEC 60947-5-1 |
| 电气寿命 | 1000000 次, AC-15 在…上 230 V, 工作额定值 1000000 次, DC-13 在…上 230 V, 工作额定值 |
| 电气可靠性 | Λ = 10exp(-8) 在…上 5 V 和 1 mA 置信度为90 % 符合 IEC 60947-5-4 |
| 信号类型 | 恒定 |
| 电源电压范围 | 6…30 V 交流/直流 |
| 电流消耗 | 15 mA |
| 浪涌耐受 | 1 kV 直接接触 符合 IEC 61000-4-5 2 kV 自由空气中 符合 IEC 61000-4-5 |
