产品说明
施耐德XB6EDG221F开关介绍：按钮开关又称控制按钮（简称按钮），是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令，以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。
按钮开关是一种按下即动作，释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V以下，电流小于5A的控制电路中，一般不直接操纵主电路，也可以用于互联电路中。
在实际的使用中，为了防止误操作，通常在按钮上做出不同的标记或涂以不同的颜色加以区分，其颜色有红、黄、蓝、白、黑、绿等。一般红色表示“停止”或“危险”情况下的操作；绿色表示“启动”或“接通”。急停按钮用红色蘑菇头按钮。按钮有金属的防护挡圈，且挡圈要高于按钮帽防止意外触动按钮而产生误动作。安装按钮的按钮板和按钮盒的材料是金属的并与机械的总接地母线相连。

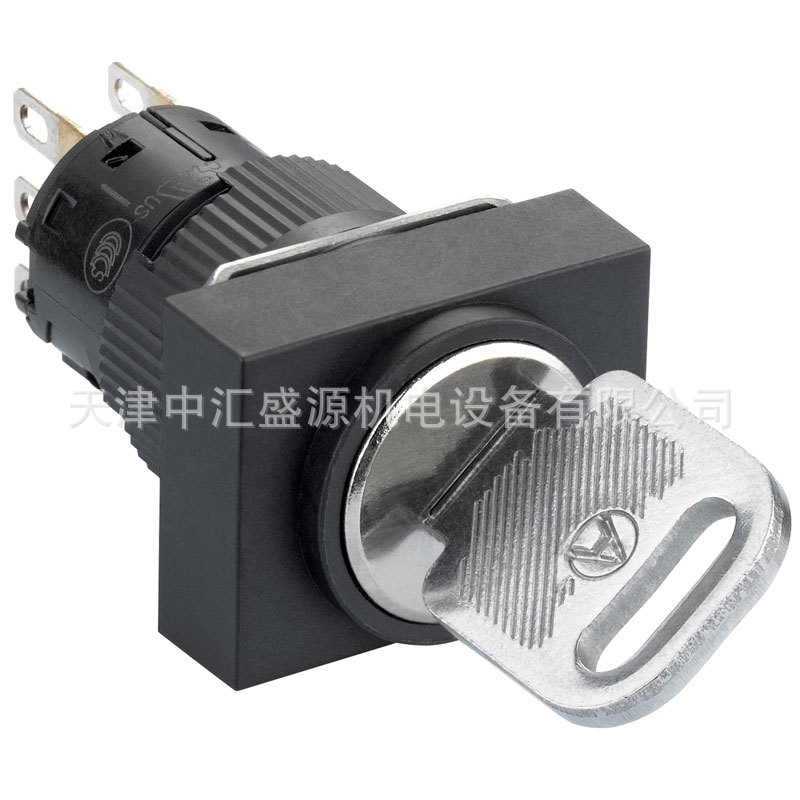

产品图片
产品参数
| 产品系列 | Harmony XB6E |
| 产品类型 | 单选择开关 |
| 产品短名 | XB6E |
| 边框材料 | 塑料 |
| 安装直径 | 16 mm |
| 每件单独销售数量 | 5 |
| 信号单元头部形状 | 长方形 |
| 操作头类型 | 锁定 |
| 操纵杆外形 | 钥匙开关 |
| 操作头位置信息 | 2位 |
| 钥匙数量 | 132 |
| 钥匙拔出位置 | 在任何位置 |
| 触点类型 | 1 C/O |
| 触点动作 | 瞬动 |
| 接线能力 | 绝缘外罩, 连接型号: 2.8 x 0.5 mm 焊接接线端子, 夹紧力: <= 0.75 mm² AWG 19 快速连接器插槽 |
| 触点材料 | 镀银 |
| 净重 | 0.02 kg |
| 过电压种类 | II 符合 IEC 60536 |
| 标识 | CE |
| 机械寿命 | 250000 次 |
| 紧固扭矩 | 0.6…1 N.m |
| 接触电阻 | 50 mΩ 在…上 1/6 V |
| 短路保护 | 2 A 熔丝管 类型 gG |
| 约定发热电流 [Itd] | 3 A (快速连接器插槽) 5 A |
| 额定工作电流 [Ie] | 1.5 A 在…上 120 V, AC-12 符合 EN/IEC 60947-5-1 1 A 在…上 240 V, AC-12 符合 EN/IEC 60947-5-1 0.7 A 在…上 240 V, AC-13 符合 EN/IEC 60947-5-1 1 A 在…上 120 V, AC-13 符合 EN/IEC 60947-5-1 1 A 在…上 24 V, DC-12 符合 EN/IEC 60947-5-1 0.7 A 在…上 24 V, DC-13 符合 EN/IEC 60947-5-1 0.2 A 在…上 125 V, DC-12 符合 EN/IEC 60947-5-1 0.15 A 在…上 125 V, DC-13 符合 EN/IEC 60947-5-1 |
| 电气寿命 | 100000 次, AC, 0.7 A 在…上 220 V 符合 EN/IEC 60947-5-1 附录 C |
