产品说明
施耐德XPSAC5121继电器介绍：所谓安全继电器并不是没有故障的继电器，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。
安全继电器是一个安全回路中的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。

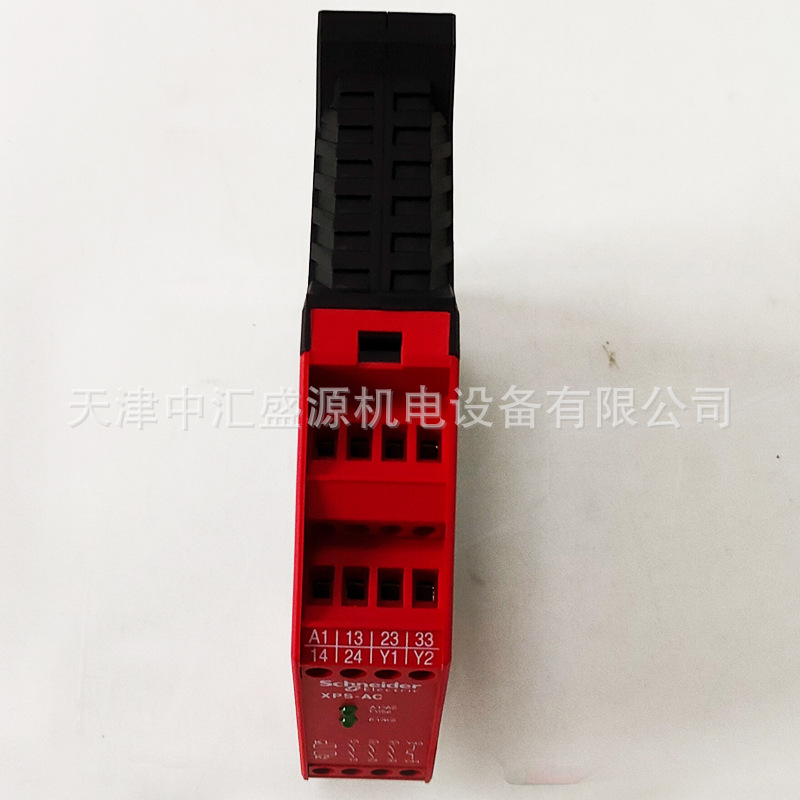

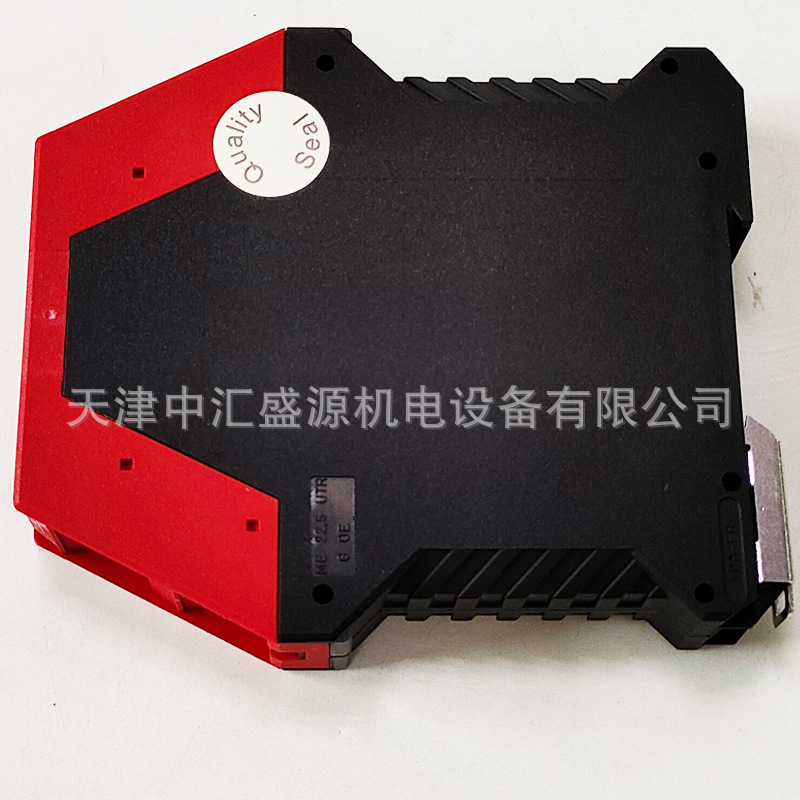

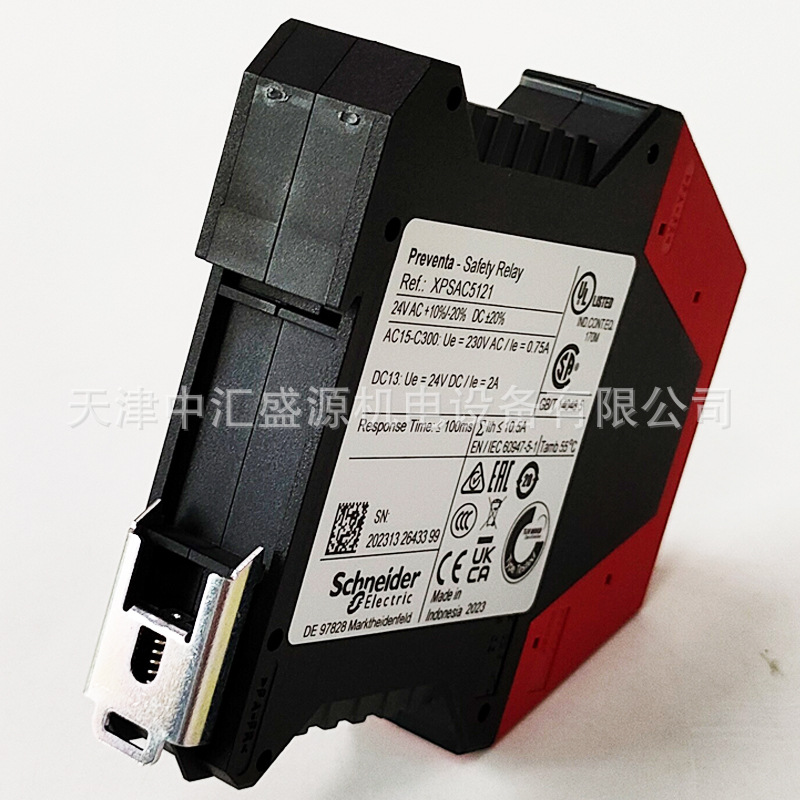

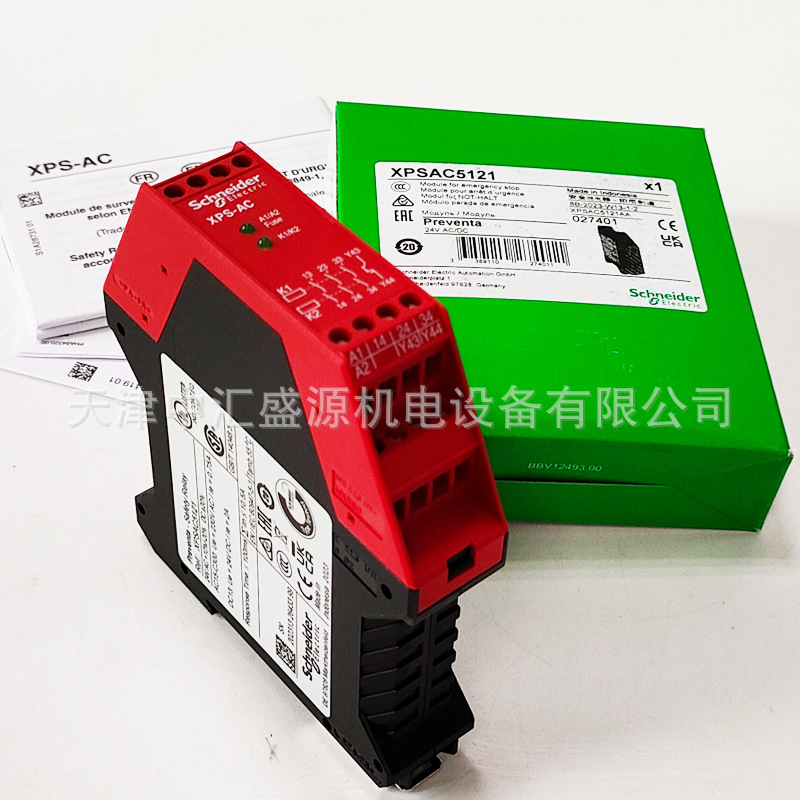

产品图片
产品参数
| 产品系列 | Preventa安全自动化 |
| 产品类型 | Preventa安全模块 |
| 安全模块名称 | XPSAC |
| 安全模块应用 | 对紧急停机与开关的监控 |
| 模块功能 | 紧急停止 开关监控 |
| 安全等级 | 可以达到 PL e/ 4类 符合 EN/ISO 13849-1 能达到 SILCL 3 符合 EN/IEC 62061 |
| 安全可靠的数据 | MTTFd = 210.4 years 符合 EN/ISO 13849-1 DC > 99 % 符合 EN/ISO 13849-1 PFHd = 3.56E-9 1/h 符合 EN/IEC 62061 |
| 启动类型 | 无监控 |
| 接线能力 | 外加螺丝夹终端, 1 x 0.14...1 x 2.5 mm² 软线 不带接线端子 外加螺丝夹终端, 1 x 0.14...1 x 2.5 mm² 硬线 不带接线端子 外加螺丝夹终端, 1 x 0.25...1 x 1.5 mm² 软线 带电缆端，带框 外加螺丝夹终端, 1 x 0.25...1 x 2.5 mm² 软线 带电缆端，无框 外加螺丝夹终端, 2 x 0.14...2 x0.75 mm² 软线 不带接线端子 外加螺丝夹终端, 2 x 0.14...2 x0.75 mm² 硬线 不带接线端子 外加螺丝夹终端, 2 x 0.25...2 x 1 mm² 软线 带电缆端，无框 外加螺丝夹终端, 2 x 0.5...2 x 1.5 mm² 软线 带电缆端，带双框 |
| 输出类型 | 继电器瞬动断开, 3 NO 电路, Volt-free |
| 其他回路的数量 | 1 个固态输出 |
| 额定电源电压 [Us] | 24 V 交流 - 20...10 % 24 V 直流 - 20...20 % |
| 供电频率 | 50/60 Hz |
| 功耗 [W] | 1.2 W 直流 |
| Maximum power consumption in VA | 2.5 VA 交流 |
| 控制回路电压 | 24 V |
| 分断能力 | 180 VA 保持 AC-15 C300 继电器输出 1800 VA 浪涌 AC-15 C300 继电器输出 |
| 分断能力 | 1.5 A 在…上 24 V (DC-13) 时间常数: 50 ms 适用 继电器输出 |
| 输出热电流 | 每个继电器 6 A 适用 继电器输出 |
| 约定发热电流 [Itd] | 10.5 A |
| 与继电器配合使用的熔丝 | 4 A gG或gL 适用 继电器输出 符合 EN/IEC 60947-5-1, DIN VDE 0660 第 200 部分 6 A 速熔 适用 继电器输出 符合 EN/IEC 60947-5-1, DIN VDE 0660 第 200 部分 |
| *小输出电流 | 10 mA 适用 继电器输出 |
| *小输出电压 | 16 V 适用 继电器输出 |
| Maximum response time on input open | 100 ms |
| 额定绝缘电压 [Ui] | 300 V （污染等级 2) 符合 IEC 60947-5-1 300 V （污染等级 2) 符合 DIN VDE 0110 part 1 |
| 额定冲击耐受电压 [Uimp] | 4 kV 过电压种类 III 符合 IEC 60947-5-1 4 kV 过电压种类 III 符合 DIN VDE 0110 part 1 |
| 本地信号指示 | 2 LED |
| 电流消耗 | 40 mA 在…上 24 V 直流 电源 90 mA 在…上 24 V 交流 电源 |
| 安装方式 | 35 mm DIN 导轨 |
| 净重 | 0.16 kg |
