产品说明
施耐德ATV340U22N4E变频器 介绍：变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

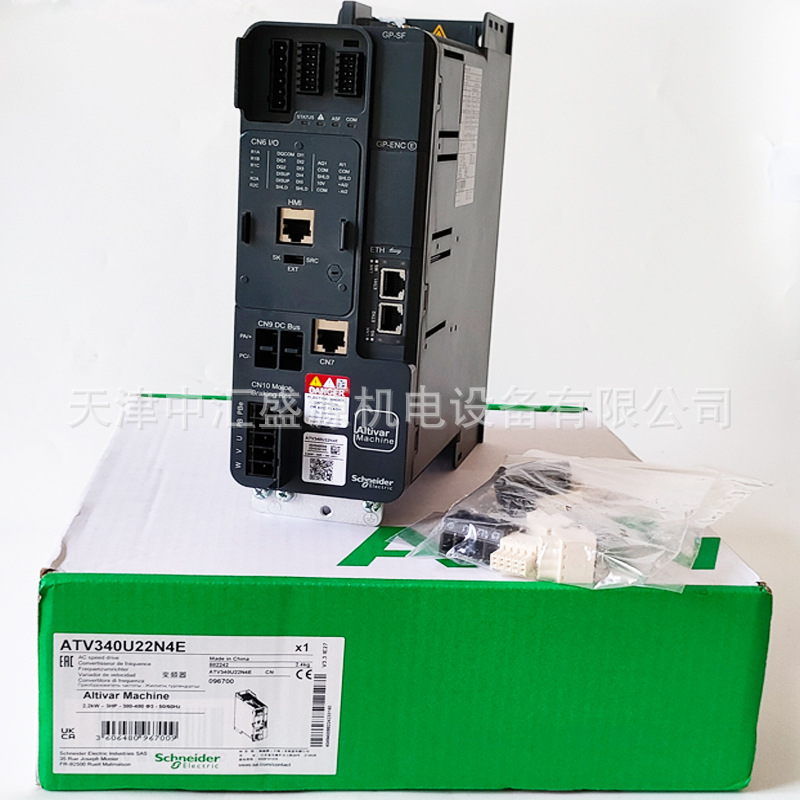

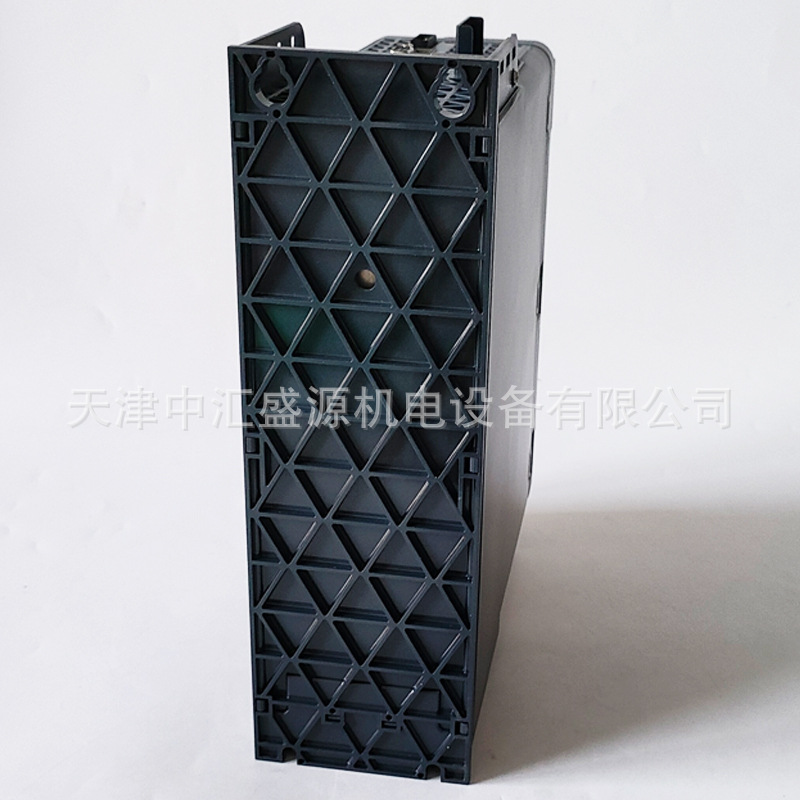

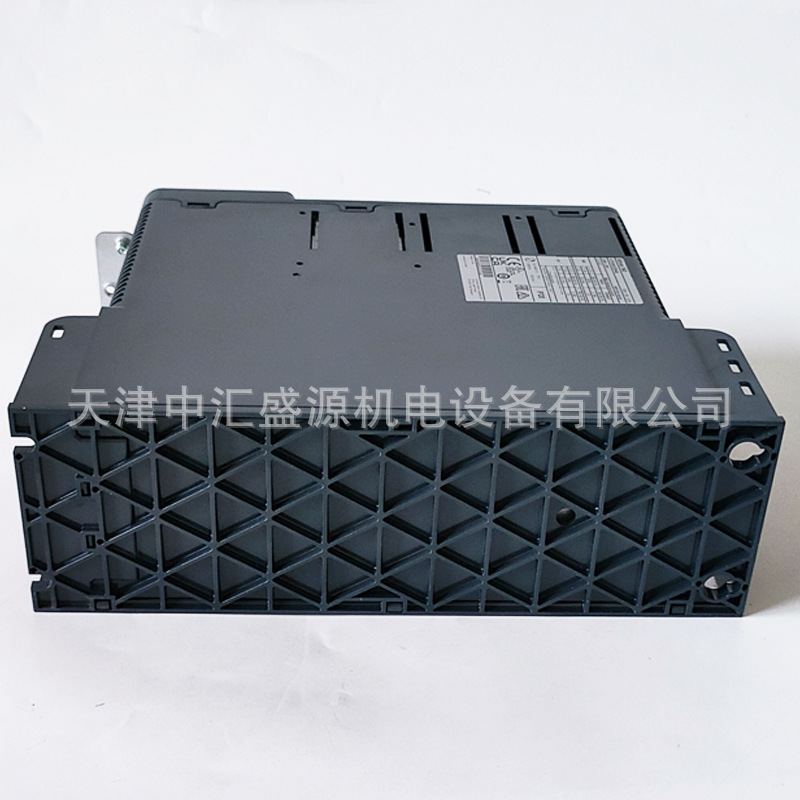

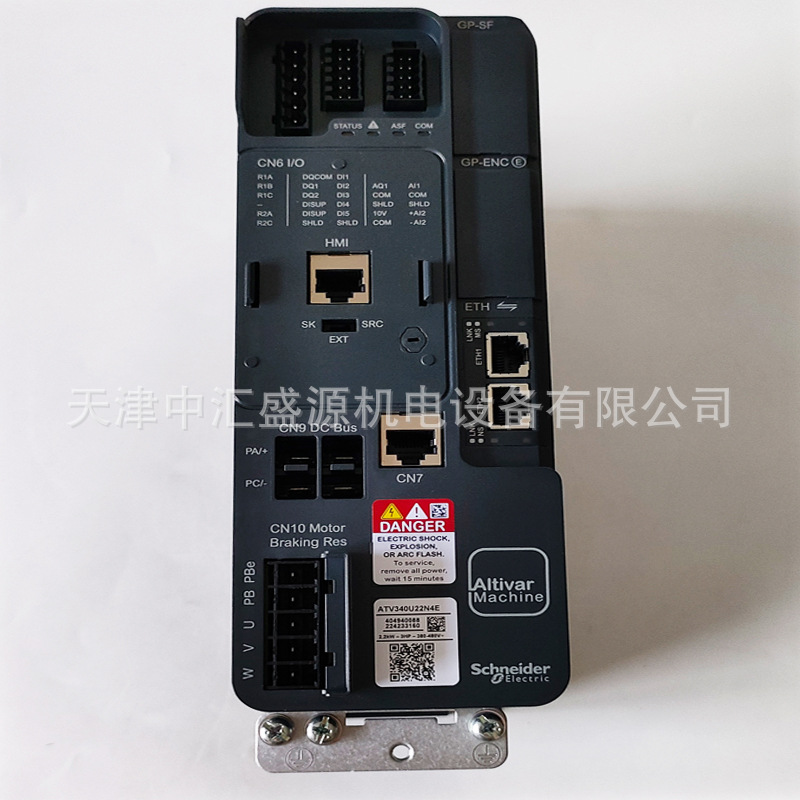

产品图片
产品参数
| 产品系列 | Altivar Machine ATV340 |
| 产品类型 | 变频器 |
| 应用领域 | Machine |
| 变量 | 标准版本 |
| 安装类型 | 柜装 |
| 通讯端口协议 | 以太网Modbus Modbus 串行 Etdernet/IP |
| 电网相数 | 3 相 |
| 供电频率 | 50...60 Hz +/- 5 % |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| 额定输出电流 | 5.6 A |
| 电动机功率 (kW) | 3 kW 适用 标准负载 2.2 kW 适用 重载 |
| 电机功率 | 3 hp 适用 标准负载 3 hp 适用 重载 |
| EMC 滤波器 | Class C3 EMC filter integrated |
| IP防护等级 | IP20 |
| 离散量输入数量 | 5 |
| 数字量输入类型 | PTI 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V) DI1...DI5 安全扭矩中断, 24 V 直流 (30 V), 阻抗: 3.5 kOhm 可编程 |
| number of preset speeds | 16个预置速度 |
| 离散量输出数量 | 2.0 |
| 输出型式 | Programmable output DQ1, DQ2 30 V 直流 100 mA |
| 模拟量输入数量 | 2 |
| 模拟量输入类型 | AI1 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits AI1 软件-可配置温度探测器或水位传感器 AI1 软件-可配置电压: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits AI2 软件-可配置电压: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| 模拟量输出数量 | 1 |
| 模拟量输出 型号 | 软件-可配置电压 AQ1: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits 软件-可配置电流 AQ1: 0...20 mA 阻抗 500 Ω, 分辨率 10 bits |
| 继电器输出数量 | 2 |
| 输出电压 | <= 电源电压 |
| 继电器输出类型 | 继电器输出 R1A 继电器输出 R1C 电气寿命 100000 次 继电器输出 R2A 继电器输出 R2C 电气寿命 100000 次 |
| *大开关电流 | 继电器输出 R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 继电器输出 R1C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 继电器输出 R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC 继电器输出 R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流 继电器输出 R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| *小开关电流 [Imin] | 继电器输出 R1B: 5 mA 在…上 24 V 直流 继电器输出 R2C: 5 mA 在…上 24 V 直流 |
| 物理接口 | 2线制RS485 |
| 连接器类型 | 3 RJ45 |
| 访问方法 | 从（站） Modbus RTU 从（站） 以太网Modbus |
| 传输速率 | 4.8 kbit/s 9.6 kbit/s 19.2 kbit/s 38.4 kbit/s |
| 传输帧 | RTU |
| 地址数 | 1…247 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 4 quadrant operation possible | True |
| 异步电机控制配置文件 | 标准恒转矩 标准变转矩 优化转矩模式 |
| 同步电机控制配置模式 | 永磁同步电机 磁阻电机 |
| 污染等级 | 2 符合 IEC 61800-5-1 |
| Maximum output frequency | 0.599 kHz |
| 加速和减速倾斜 | S, U 或自定义 线性可单调 从0.01...9999S |
| 电机滑差补偿 | 不适用永磁同步电机规律 自动 无论负载情况 可调 可以抑制 |
| 开关频率 | 2...16 kHz 可调 4...16 kHz 有 |
| 额定开关频率 | 4 kHz |
| 制动至停止 | 采用直流注入 |
| Brake chopper integrated | True |
| 线路电流 | 6.6 A 在…上 380 V (标准负载) 5.3 A 在…上 480 V (标准负载) 8.4 A 在…上 380 V (重载) 6.6 A 在…上 480 V (重载) |
| 线路电流 | 8.4 A 在…上 380 V 没有电抗器 (重载) 6.6 A 在…上 480 V 没有电抗器 (重载) 6.6 A 在…上 380 V 带外部电抗器 (标准负载) 5.3 A 在…上 480 V 带外部电抗器 (标准负载) 5.1 A 在…上 380 V 带外部电抗器 (重载) 4.1 A 在…上 480 V 带外部电抗器 (重载) |
| *大输入电流 | 8.4 A |
| Maximum output voltage | 480 V |
| 视在功率 | 5.2 kVA 在…上 480 V (标准负载) 5.5 kVA 在…上 480 V (重载) |
| *大瞬变电流 | 7.9 A 在 60 s (标准负载) 9.7 A 在 2 s (标准负载) 10.1 A 在 2 s (重载) 8 A 在 60 s (重载) |
| 电气连接 | 螺钉终端, 夹紧力: 1.5...4 mm² 适用 line side 螺钉终端, 夹紧力: 4...6 mm² 适用 DC bus 螺钉终端, 夹紧力: 1.5...4 mm² 适用 电动机 螺钉终端, 夹紧力: 0.2...2.5 mm² 适用 控制 |
| 预期线路Isc | 5 kA |
| Base load current at high overload | 5.6 A |
| Base load current at low overload | 7.2 A |
| 功耗W | 自然通风: 65 W 在…上 380 V,开关频率 4 kHz (重载) 强制通风: 65 W 在…上 380 V,开关频率 4 kHz (重载) 自然通风: 80 W 在…上 380 V,开关频率 4 kHz (标准负载) 强制通风: 80 W 在…上 380 V,开关频率 4 kHz (标准负载) |
| 电气连接 | 线路侧: 螺钉终端 1.5...4 mm² AWG 14...AWG 12 直流母线: 螺钉终端 4...6 mm² AWG 12...AWG 10 马达: 螺钉终端 1.5...4 mm² AWG 14...AWG 12 控制: 螺钉终端 0.2...2.5 mm² AWG 24...AWG 12 |
| Witd safety function Safely Limited Speed (SLS) | True |
| Witd safety function Safe brake management (SBC/SBT) | True |
| Witd safety function Safe Operating Stop (SOS) | False |
| Witd safety function Safe Position (SP) | False |
| Witd safety function Safe programmable logic | False |
| Witd safety function Safe Speed Monitor (SSM) | False |
| Witd safety function Safe Stop 1 (SS1) | True |
| Witd sft fct Safe Stop 2 (SS2) | False |
| Witd safety function Safe torque off (STO) | True |
| Witd safety function Safely Limited Position (SLP) | False |
| Witd safety function Safe Direction (SDI) | False |
| 保护类型 | 热保护: 马达 安全转矩关断: 马达 电机各相线损耗: 马达 热保护: 驱动 安全转矩关断: 驱动 过热: 驱动 过流保护: 驱动 电机各相线接地之间过流输出: 驱动 电机各相线之间过流输出: 驱动 电机各相线接地之间短路: 驱动 电机各相线之间短路: 驱动 电机各相线损耗: 驱动 直流总线过压: 驱动 线路电源过压: 驱动 总线供电欠压: 驱动 输入电源损耗: 驱动 超过限速: 驱动 控制电路上制动: 驱动 |
| 宽度 | 85.0 mm |
| 高度 | 270.0 mm |
| 深度 | 232.5 mm |
| 净重 | 1.8 kg |
| 连续输出电流 | 7.2 A 在…上 4 kHz 适用 标准负载 5.6 A 在…上 4 kHz 适用 重载 |
