产品说明
施耐德ATV610D22N4变频器 介绍：变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

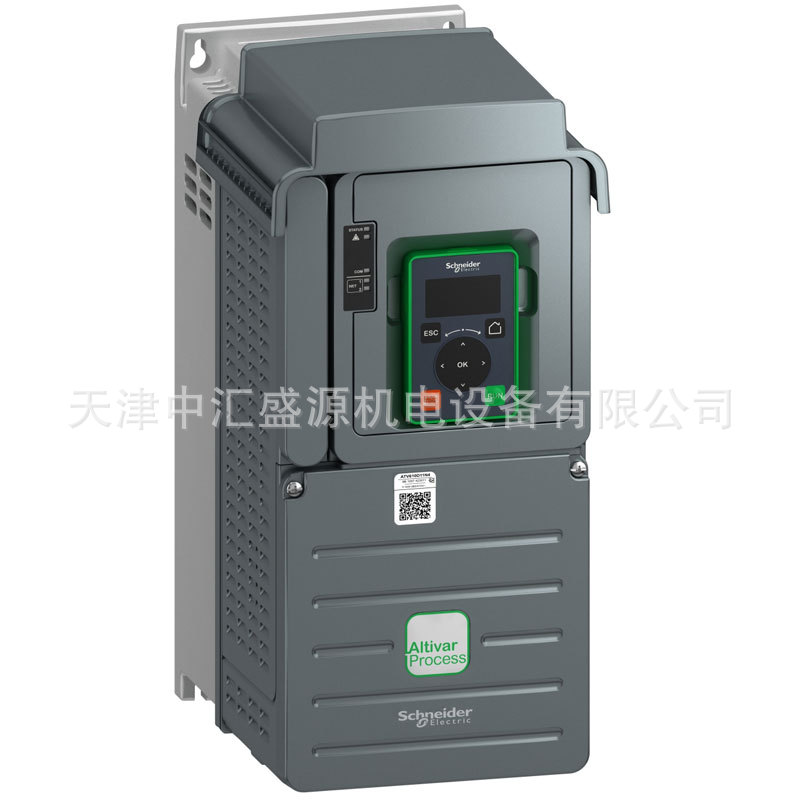

施耐德ATV610D22N4变频器产品图片
产品参数
| 产品系列 | Easy Altivar 610 |
| 产品类型 | 变频器 |
| 应用领域 | 风扇，泵，压缩机，传送带 |
| 产品短名 | ATV610 |
| 变量 | 标准版本 |
| 产品应用场景 | 异步电机 同步电机 |
| 安装类型 | 柜装 |
| EMC 滤波器 | 集成的 符合 IEC 61800-3 安全级别 C3 和 50 m *长电机电缆 |
| IP 保护等级 | IP20 |
| 冷却方式 | 强制通风 |
| 供电频率 | 50...60 Hz +/-5 % |
| 网络相数 | 3 相 |
| 额定电源电压 [Us] | 380...460 V - 15...10 % |
| 电动机功率 (kW) | 22 kW 适用 标准负载 18.5 kW 适用 重载 |
| 电机功率 | 30 hp 适用 标准负载 25 hp 适用 重载 |
| 线路电流 | 41.9 A 在…上 380 V (标准负载) 36.2 A 在…上 460 V (标准负载) 36 A 在…上 380 V (重载) 31.6 A 在…上 460 V (重载) |
| 预期线路Isc | 22 kA |
| 视在功率 | 28.8 kVA 在…上 460 V (标准负载) 25.2 kVA 在…上 460 V (重载) |
| 连续输出电流 | 46.3 A 在…上 4 kHz 适用 标准负载 39.2 A 在…上 4 kHz 适用 重载 |
| *大瞬变电流 | 50.9 A 在 60 s (标准负载) 58.8 A 在 60 s (重载) |
| 异步电机控制配置文件 | 标准恒转矩 标准变转矩 优化转矩模式 |
| Output frequency | 0.1…500 Hz |
| 额定开关频率 | 4 kHz |
| 开关频率 | 2...12 kHz 可调 |
| number of preset speeds | 16个预置速度 |
| 通讯端口协议 | Modbus 串行 |
| 选项卡 | 卡槽A: 通信卡, Profibus DP V1 卡槽A: 逻辑或模拟I/O扩展卡 卡槽A: 继电器输出卡 |
| 输出电压 | <= 电源电压 |
| 电机滑差补偿 | 可以抑制 自动 无论负载情况 可调 不适用永磁同步电机规律 |
| 加速和减速倾斜 | S, U 或自定义 从 0.01 至 9000 s 独立线性可调 |
| 制动至停止 | 采用直流注入 |
| 保护类型 | 热保护: 马达 电机断相: 马达 热保护: 驱动 过热: 驱动 输出相线和接地之间的过流: 驱动 输出电压过载: 驱动 短路保护: 驱动 电机断相: 驱动 直流总线过压: 驱动 线路电源过压: 驱动 总线供电欠压: 驱动 总线供电失相: 驱动 超速: 驱动 控制电路上制动: 驱动 |
| 频率分辨率 | 显示单元: 0.1 Hz 模拟量输入: 0.012/50 Hz |
| 电气连接 | 控制, 螺钉端子: 0.5...1.5 mm² 线路侧, 螺钉终端: 16 mm² 马达, 螺钉终端: 16 mm² |
| 端口类型 | 1 RJ45 (在远程图形终端) 适用 Modbus 串行 |
| 物理接口 | 2线制RS485 适用 Modbus 串行 |
| 传输帧 | RTU 适用 Modbus 串行 |
| 传输率 | 4.8, 9.6, 19.2, 38.4 kbit/s 适用 Modbus 串行 |
| 极化方式 | 无阻抗 适用 Modbus 串行 |
| 地址数 | 1…247 适用 Modbus 串行 |
| 访问方法 | 从（站） |
| 电源 | 用于逻辑输入的外部电源: 24 V 直流 (19…30 V), 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, |
| 本地信号指示 | 2 LED for 本地诊断: 1 个LED (黄色) for 集成通讯状态: 2 LED (双色) for 通讯模块状态: 1 个LED (红色) for 电压状态: |
| 宽度 | 211 mm |
| 高度 | 495 mm 580 mm 带EMC板 |
| 深度 | 232 mm |
| 净重 | 13.5 kg |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits AI2, AI3 软件-可配置温度探测器或水位传感器 |
| 离散量输入数量 | 6 |
| 数字量输入类型 | DI1...DI6 可编程为逻辑输入, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI5, DI6 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 输入兼容 | DI1...DI6: 逻辑输入 1 级 PLC 符合 IEC 61131-2 DI5, DI6: 脉冲输入 1 级 PLC 符合 IEC 65A-68 |
| 离散量输入逻辑 | 正逻辑(源): DI1...DI6 可配置 逻辑输入, < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏): DI1...DI6 可配置 逻辑输入, > 16 V (状态 0), < 10 V (状态 1) 正逻辑(源): DI5, DI6 可配置 脉冲输入, < 0.6 V (状态 0), > 2.5 V (状态 1) |
| 模拟量输出数量 | 2 |
| 模拟量输出 型号 | 软件-可配置电流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits 软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits |
| 采样期间 | 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模拟量输入 2 ms +/- 0.5 ms (DI1...DI6)可配置 - 离散量输入 5 ms +/- 1 ms (DI5, DI6)可配置 - 脉冲输入 10 ms +/- 1 ms (AQ1, AQ2) - 模拟量输出 |
| 精度 | +/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入 +/- 1 % AQ1, AQ2 用于60 °C的温度变动 模拟量输出 |
| 线性度误差 | AI1, AI2, AI3: *大值 +/- 0.15 % 适用 模拟量输入 AQ1, AQ2: +/- 0.2 % 适用 模拟量输出 |
| 继电器输出数量 | 3 |
| 继电器输出类型 | 可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次 可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 100000 次 可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 100000 次 |
| 更新时间 | 继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| *小开关电流 [Imin] | 继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| *大开关电流 | 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| 隔离 | 电源与控制端子之间 |
| 绝缘电阻 | > 1 MOhm 接地 1 分钟 500 V 直流 |
