产品说明
施耐德ATV630D37N4Z变频器 介绍：变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

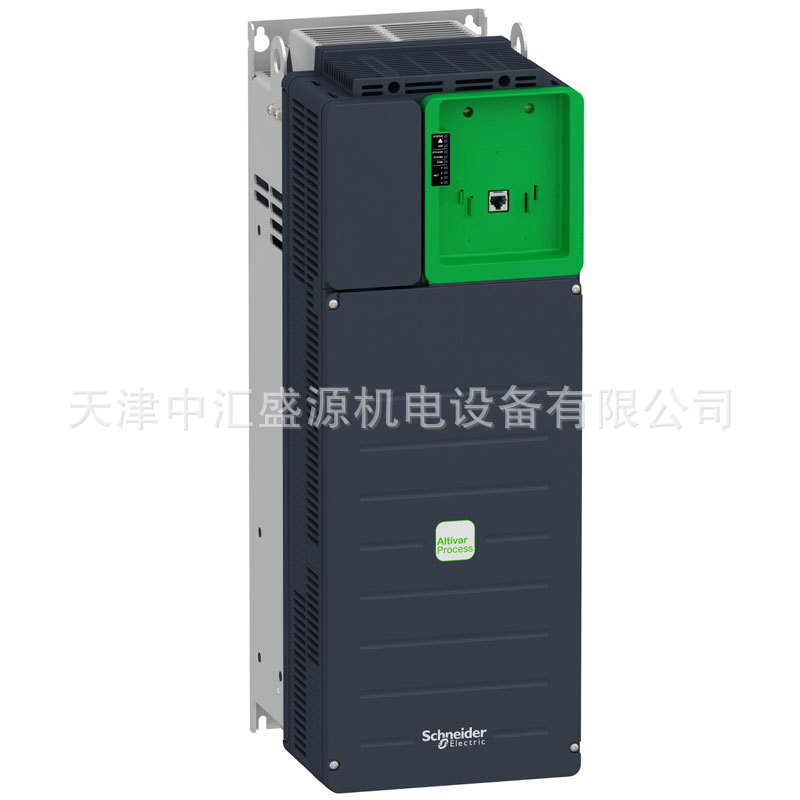

产品图片
产品参数
| 产品系列 | ATV御程系列 ATV600 |
| 产品类型 | 变频器 |
| 应用领域 | 过程应用 |
| 产品短名 | ATV630 |
| 变量 | 标准版本 |
| 产品应用场景 | 异步电机 同步电机 |
| EMC 滤波器 | 集成的 和 10 m *长电机电缆 符合 IEC 61800-3 C2 类 集成的 和 50 m *长电机电缆 符合 IEC 61800-3 C3类 带EMC安装板选件 |
| IP 保护等级 | IP20 符合 IEC 61800-5-1 IP00 (at bottom terminals) 符合 IEC 60529 |
| 额定电源电压 [Us] | 380...480 V |
| 冷却方式 | 强制通风 |
| 供电频率 | 50...60 Hz - 5...5 % |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| 电动机功率 (kW) | 37 kW (标准负载) 30 kW (重载) |
| 电机功率 | 50 hp 标准负载 40 hp 重载 |
| 线路电流 | 66.2 A 在…上 380 V (标准负载) 57.3 A 在…上 480 V (标准负载) 54.8 A 在…上 380 V (重载) 48.3 A 在…上 480 V (重载) |
| 预期线路Isc | 50 kA |
| 视在功率 | 47.6 kVA 在…上 480 V (标准负载) 40.2 kVA 在…上 480 V (重载) |
| 连续输出电流 | 74.5 A 在…上 4 kHz 适用 标准负载 61.5 A 在…上 4 kHz 适用 重载 |
| 异步电机控制配置文件 | 标准变转矩 标准恒转矩 优化转矩模式 |
| 同步电机控制配置模式 | 永磁同步电机 同步磁阻电机 |
| 变频器输出频率 | 0.1…500 Hz |
| 额定开关频率 | 4 kHz |
| 开关频率 | 2...12 kHz 可调 4...12 kHz 有 |
| 安全功能 | STO(安全扭矩中断) SIL 3 |
| 离散量输入逻辑 | 16个预置速度 |
| 通讯端口协议 | 以太网 以太网Modbus Modbus 串行 |
| 选项卡 | 卡槽A: 通讯模块, Profibus DP V1 卡槽A: 通讯模块, Profinet 卡槽A: 通讯模块, DeviceNet 卡槽A: 通讯模块, Modbus TCP/EtderNet/IP 卡槽A: 通讯模块, CANopen 菊花链 RJ45 卡槽A: 通讯模块, CANopen SUB-D 9 卡槽A: 通讯模块, CANopen 螺钉端子排 卡槽A/卡槽B: 数字和输入I/O扩展模块 卡槽A/卡槽B: 继电器输出扩展模块 卡槽A: 通讯模块, Etdernet IP/Modbus TCP/MD-Link 通讯模块, BACnet MS/TP 通讯模块, 以太网Powerlink |
| 安装类型 | 柜装 |
| *大瞬变电流 | 82 A 在 60 s (标准负载) 92.3 A 在 60 s (重载) |
| 电网相数 | 3 相 |
| 离散量输出数量 | 0 |
| 输出型式 | 继电器输出 R1A, R1B, R1C 250 V AC 3000 mA 继电器输出 R1A, R1B, R1C 30 V 直流 3000 mA 继电器输出 R2A, R2C 250 V AC 5000 mA 继电器输出 R2A, R2C 30 V 直流 5000 mA 继电器输出 R3A, R3C 250 V AC 5000 mA 继电器输出 R3A, R3C 30 V 直流 5000 mA |
| 输出电压 | <= 电源电压 |
| 容许的临时增强电流 | 1.1 x In 在 60 s (标准负载) 1.5 x In 在 60 s (重载) |
| 电机滑差补偿 | 不适用永磁同步电机规律 可以抑制 可调 自动 无论负载情况 |
| 加速和减速倾斜 | 线性可单调 从0.01...9999S |
| 物理接口 | 以太网 2线制RS485 |
| 制动至停止 | 采用直流注入 |
| 保护类型 | 热保护: 马达 安全转矩关断: 马达 电机断相: 马达 热保护: 驱动 安全转矩关断: 驱动 过热: 驱动 输出相线和接地之间的过流: 驱动 输出电压过载: 驱动 短路保护: 驱动 电机断相: 驱动 直流总线过压: 驱动 线路电源过压: 驱动 总线供电欠压: 驱动 总线供电失相: 驱动 超速: 驱动 控制电路上制动: 驱动 |
| 传输速率 | 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| 频率分辨率 | 显示单元: 0.1 Hz 模拟量输入: 0.012/50 Hz |
| 传输帧 | RTU |
| 电气连接 | 控制: 可拆卸螺钉端子 0.5...1.5 mm² AWG 20...AWG 16 线路侧: 螺钉终端 35...50 mm² AWG 3...AWG 1 马达: 螺钉终端 35...50 mm² AWG 3...AWG 1 |
| 端口类型 | RJ45 (在远程图形终端) 适用 Etdernet/Modbus TCP RJ45 (在远程图形终端) 适用 Modbus 串行 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 交换模式 | 半双工, 全双工, 自动协商 Etdernet/Modbus TCP |
| 地址数 | 1…247 适用 Modbus 串行 |
| 访问方法 | 从（站） 以太网Modbus |
| 电源 | 用于逻辑输入的外部电源: 24 V 直流 (19…30 V), 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, 用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), |
| 本地信号指示 | 3 LED for 本地诊断: 3 LED (双色) for 集成通讯状态: 4 颗LED指示灯 (双色) for 通讯模块状态: 1 个LED (红色) for 电压状态: |
| 宽度 | 210 mm |
| 高度 | 597 mm |
| 深度 | 262 mm |
| 净重 | 26 kg |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits AI1, AI2, AI3 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits AI2 电压模拟输入: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| 离散量输入数量 | 8 |
| 数字量输入类型 | DI7, DI8 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 输入兼容 | DI1...DI6: 离散量输入 1 级 PLC 符合 IEC 61131-2 DI5, DI6: 离散量输入 1 级 PLC 符合 IEC 65A-68 STOA, STOB: 离散量输入 1 级 PLC 符合 IEC 61131-2 |
| 离散量输入逻辑 | 正逻辑(源) (DI1...DI8), < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏) (DI1...DI8), > 16 V (状态 0), < 10 V (状态 1) |
| 模拟量输出数量 | 2 |
| 模拟量输出 型号 | 软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits 软件-可配置电流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits 软件-可配置电流 DQ-, DQ+: 30 V 直流 软件-可配置电流 DQ-, DQ+: 100 mA |
| 采样期间 | 2 ms +/- 0.5 ms (DI1...DI4) - 离散量输入 5 ms +/- 1 ms (DI5, DI6) - 离散量输入 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模拟量输入 10 ms +/- 1 ms (AO1) - 模拟量输出 |
| 精度 | +/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入 +/- 1 % AO1, AO2 用于60 °C的温度变动 模拟量输出 |
| 线性度误差 | AI1, AI2, AI3: *大值 +/- 0.15 % 适用 模拟量输入 AO1, AO2: +/- 0.2 % 适用 模拟量输出 |
| 继电器输出数量 | 3 |
| 继电器输出类型 | 可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次 可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 100000 次 可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 100000 次 |
| 更新时间 | 继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| *小开关电流 [Imin] | 继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| *大开关电流 | 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| 隔离 | 电源与控制端子之间 |
| Maximum output frequency | 500 kHz |
| *大输入电流 | 66.2 A |
| Variable speed drive application selection | 建筑-HVAC 离心式压缩机 食品和饮料加工 其他应用设备 开采矿产和金属 风机 开采矿产和金属 泵 石油和天然气 风机 水和废水 其他应用设备 建筑-HVAC 螺杆式压缩机 食品和饮料加工 泵 食品和饮料加工 风机 食品和饮料加工 自动化 石油和天然气 电潜泵(ESP) 石油和天然气 水喷射泵 石油和天然气 *效能燃油泵 石油和天然气 提炼用压缩器 水和废水 离心泵 水和废水 容积泵 水和废水 电潜泵(ESP) 水和废水 螺杆泵 水和废水 螺杆压缩机 水和废水 螺杆式压缩机 水和废水 离心式压缩机 水和废水 风机 水和废水 输送机 水和废水 混合器 |
| Motor power range AC-3 | 30…50 kW 在…上 380…440 V 3 相 30…50 kW 在…上 480…500 V 3 相 |
| 每套数量 | 1 |
| 箱体安装方式 | Witd heat sink |
