产品说明
施耐德CAN22Q5N控制继电器 介绍：接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

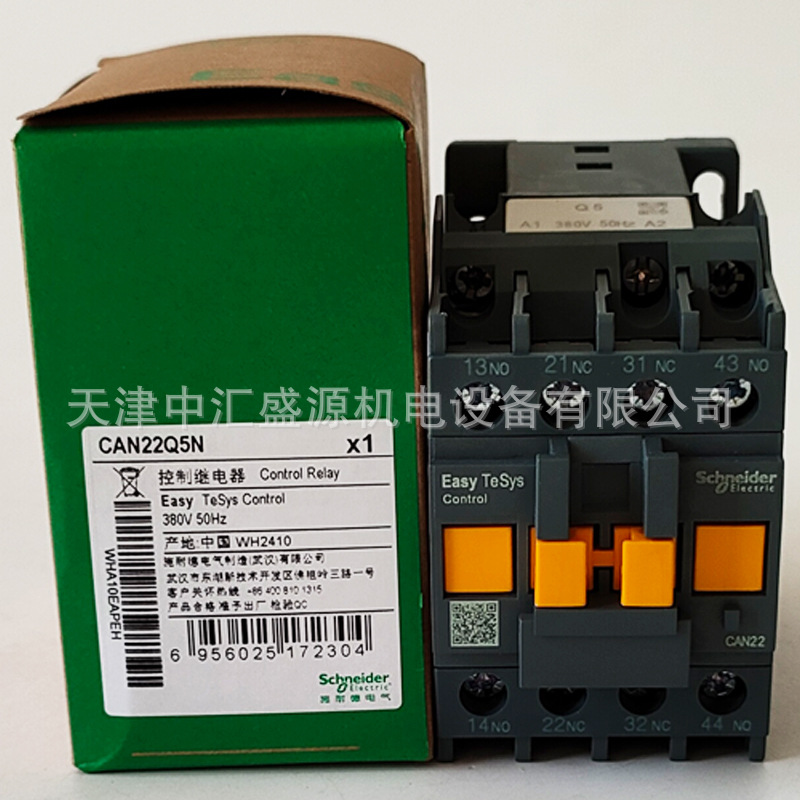

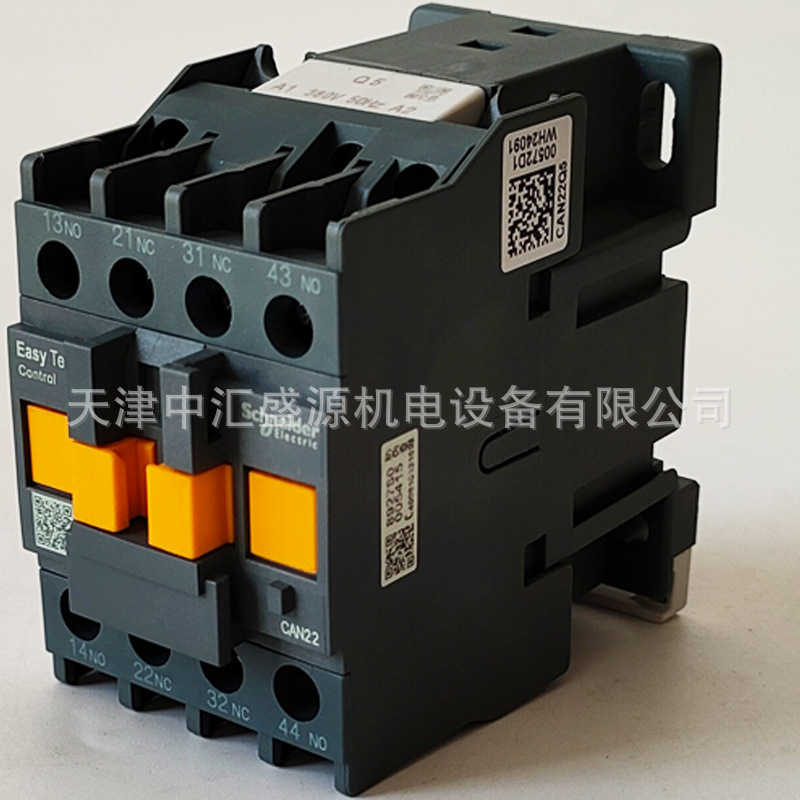

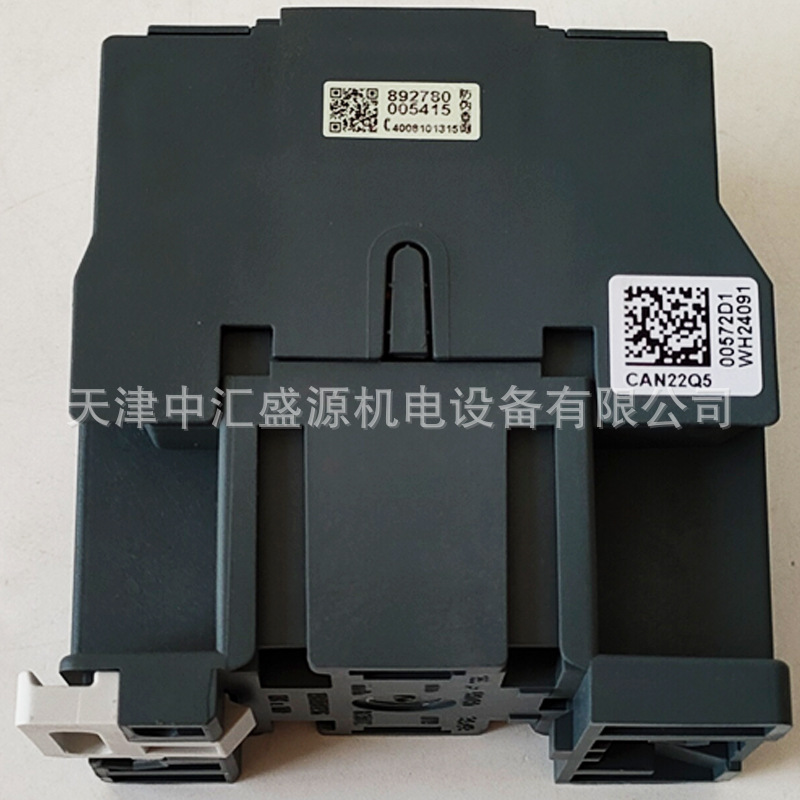

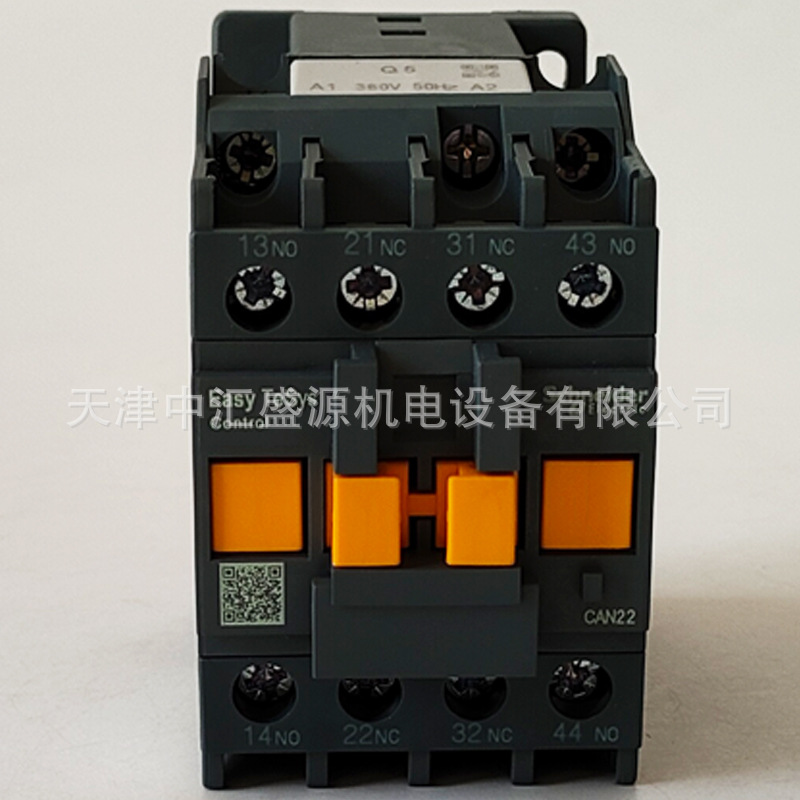

产品图片
产品参数
| 产品系列 | Easy TeSys |
| 产品系列 | Easy TeSys Control Relay |
| 产品类型 | 控制继电器 |
| 产品短名 | CAN |
| 接触器应用领域 | 控制回路 |
| 颜色 | 灰色 (RAL 7011) |
| 使用类别 | AC-15 AC-14 |
| 回路触点类型 | 2 NO + 2 NC |
| 额定工作电压 [Ue] | <= 690 V AC |
| 控制回路特性 | AC当50 Hz |
| [Uc] control circuit voltage | 380 V AC 50 Hz |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947 |
| 约定发热电流 [Itd] | 10 A (当运行温度 <=40 °C) |
| 额定接通能力 [Irms] | 140 A 在…上 690 V AC 符合 IEC 60947-5-1 |
| 额定短时耐受电流 [Icw] | 120 A 可持续500 ms 140 A 可持续100 ms |
| 与继电器配合使用的熔丝 | 10 A gG 当运行电压<=690 V 符合 IEC 60947-5-1 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-5-1 |
| 安装方式 | 底板安装 导轨安装 |
| 接线能力 | 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 不带接线端子 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 不带接线端子 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 带接线端子 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 螺栓紧固 1 1…2.5 mm² 电缆类型: 硬线 不带接线端子 螺栓紧固 2 1…2.5 mm² 电缆类型: 硬线 不带接线端子 |
| Recommended tightening torque | 1.2 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 |
| 控制电压限额 | 线圈起动: 0.85...1.1 Uc 50 Hz 线圈释放: 0.3...0.6 Uc |
| 动作时间 | 4...19 ms 线圈得电和NC触点打开 12...22 ms 线圈得电和NO触点闭合 4...12 ms 线圈失电及NC���点打开 6...17 ms 线圈失电及NO触点闭合 |
| 机械寿命 | 10 Mcycles |
| *大操作频率 | 180 次/分钟 |
| (~50Hz起动)功耗 (VA) | 70 VA 50 Hz (at 20 °C) |
| (~50Hz吸持)功耗 (VA) | 8 VA 50 Hz (at 20 °C) |
| *小开关电压 | 17 V |
| *小开关电流 [Imin] | 5 mA |
| 不重迭时间 | 1.5 ms 得电 NC及NO触点之间 1.5 ms 失电 NC及NO触点之间 |
| 绝缘电阻 | > 10 MΩ |
| 抗冲击、震动性能 | 抗冲击性能 控制继电器打开: 7 gn (11ms) 抗冲击性能 控制继电器闭合: 10 gn (11ms) 抗震性能 控制继电器打开: 1.5 gn (5...300 Hz) 抗震性能 控制继电器闭合: 3 gn (5...300 Hz) |
| 高度 | 74 mm |
| 宽度 | 45 mm |
| 深度 | 80 mm |
| 净重 | 0.28 kg |
品牌介绍
施耐德电气有限公司（Schneider Electric SA）是总部位于法国的全球化电气企业，全球能效管理和自动化领域的企业。集团2016财年销售额为250亿欧元，在全球100多个国家拥有超过16万名员工。 1836年由施耐德兄弟建立。它的总部位于法国吕埃。
施耐德电气致力于推动数字化转型，服务于家居、楼宇、数据、基础设施和工业市场。通过集成工艺和能源管理技术，从终端到云的互联互通产品、控制、软件和服务，贯穿业务全生命周期，实现整合的企业级管理。
施耐德电气是一家拥有本土化优势的全球企业，致力于推动开放的技术及合作伙伴生态圈，积极践行有意义、包容和赋能的共同价值观。
