产品说明
施耐德LADN11辅助触点 介绍：接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

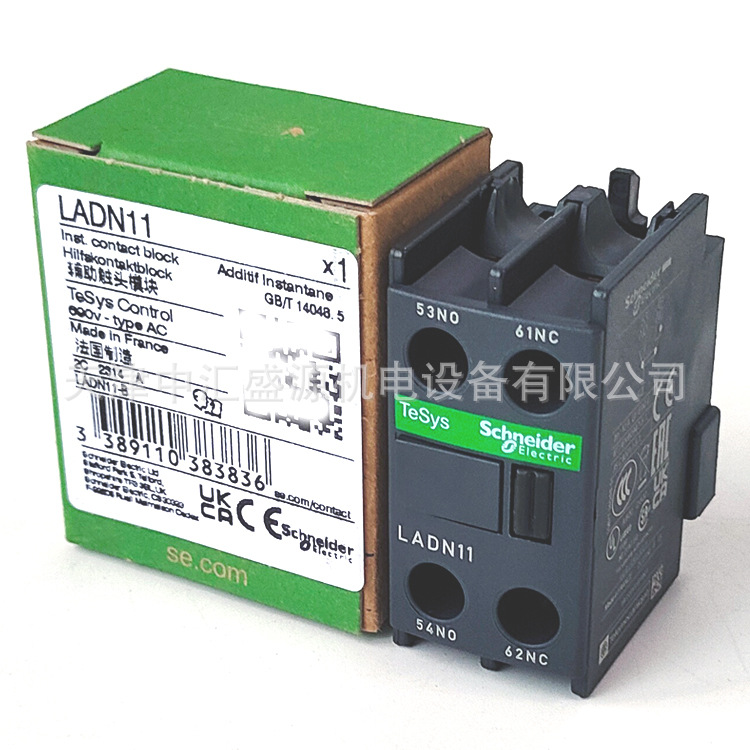

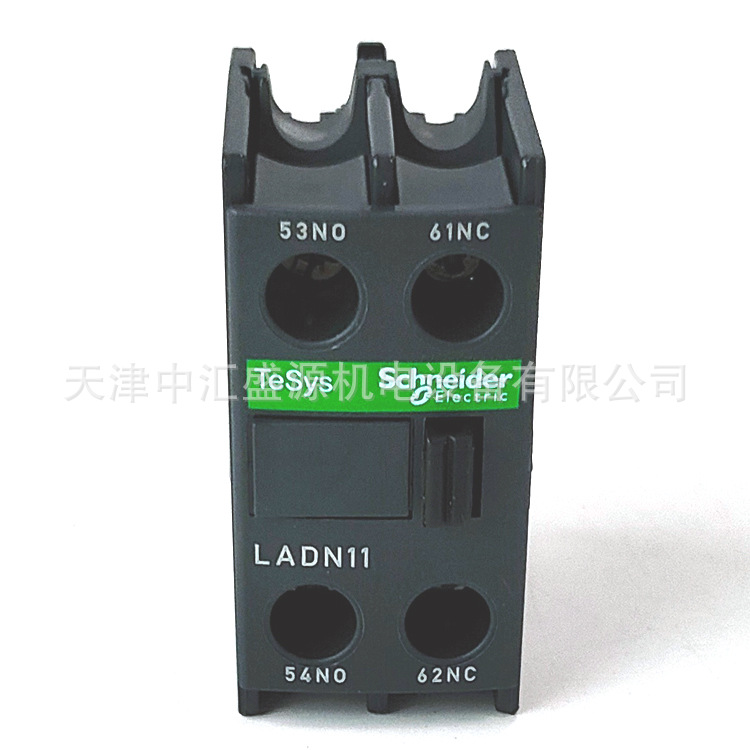

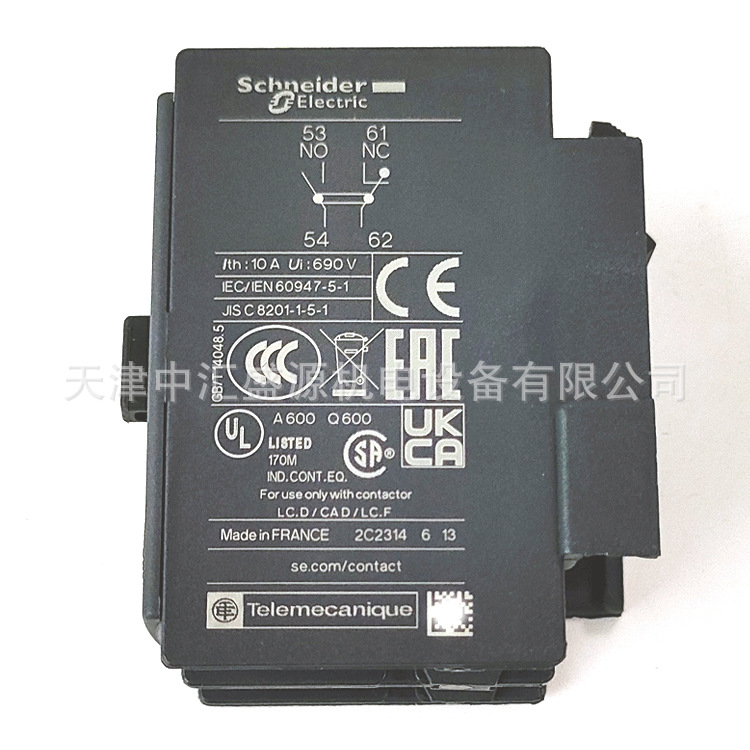

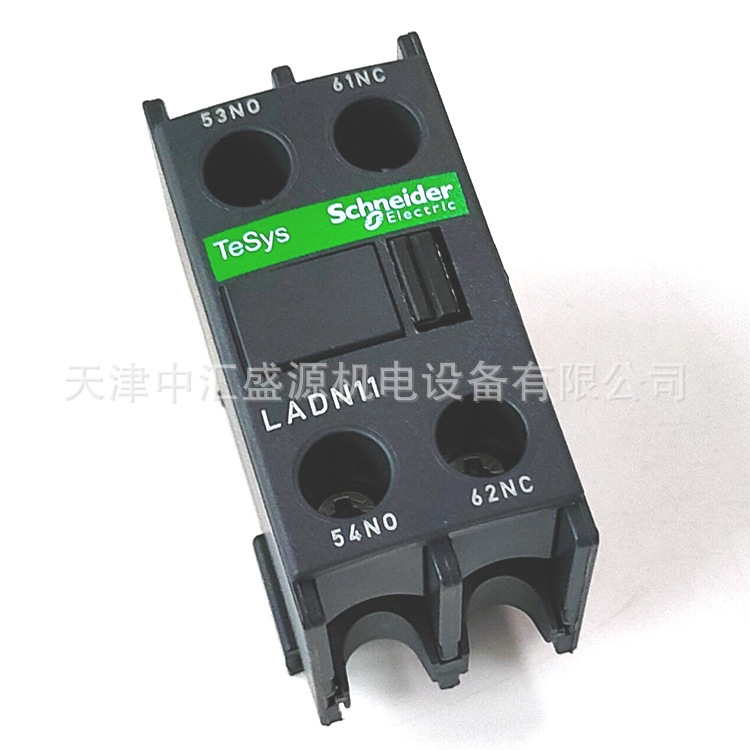

产品图片
产品参数
| 产品系列 | TeSys TeSys Deca |
| 产品名称 | TeSys Deca |
| 产品类型 | 辅助触点模块 |
| 产品短名 | LADN |
| 适用范围 | TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D |
| 安装位置 | 正面 |
| 回路触点类型 | 1 NO + 1 NC |
| Contacts operation | 瞬动 |
| 额定工作电压 [Ue] | 690 V AC 25...400 Hz |
| 额定工作电流 [Ie] | 6 A 当运行电压<=120 V AC-15 1.04 A 当运行电压<=690 V AC-15 0.55 A 当运行电压<=125 V DC-13 0.1 A 当运行电压<=600 V DC-13 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-5-1 600 V 符合 UL 600 V 符合 CSA |
| 约定发热电流 [Itd] | 10 A (当运行温度 <=60 °C) |
| 标准 | EN/IEC 60947-5-1 GB/T 14048.5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| 产品认证 | CB Scheme UL CSA CCC EAC UKCA |
| 额定接通能力 [Irms] | 140 A AC 符合 IEC 60947-5-1 250 A DC 符合 IEC 60947-5-1 |
| 允许短时间额定 | 100 A 在…上 <60 °C 1 s 120 A 在…上 <60 °C 500 ms 140 A 在…上 <60 °C 100 ms |
| 保护类型 | GG 熔断器 10 A |
| 机械寿命 | 30 Mcycles |
| *小开关电流 [Imin] | 5 mA |
| *小开关电压 | 17 V |
| 不重迭时间 | 1.5 ms 失电 NC和NO触点之间无重迭 1.5 ms 得电 NC和NO触点之间无重迭 |
| 绝缘电阻 | > 10 MΩ |
| 接线能力 | 螺栓紧固 1 电缆 1…4 mm²软线 带 螺栓紧固 1 电缆 1…4 mm²软线 不带 螺栓紧固 2 电缆 1…2.5 mm²软线 带 螺栓紧固 2 电缆 1…4 mm²软线 不带 螺栓紧固 1 电缆 1…4 mm²单股硬线 不带 螺栓紧固 2 电缆 1…4 mm²单股硬线 不带 |
| 紧固扭矩 | 1.7 N.m 用螺丝刀 Ø 6 平口 1.7 N.m 用螺丝刀 No 2 十字螺丝 1.7 N.m 用螺丝刀 pozidriv No 2 |
| 高度 | 48 mm |
| 宽度 | 26 mm |
| 深度 | 42 mm |
| 颜色 | 深灰色 |
