产品说明
施耐德LC1D098BDC接触器介绍：直流接触器是指铁芯为直流线圈控制的接触器，其负载可以是直流，也可以是交流。直流接触器的铁芯与交流接触器不同，它没有涡流的存在，因此一般用软钢或工业纯铁制成圆形。由于直流接触器的吸引线圈通以直流，所以没有冲击的启动电流，也不会产生铁芯猛烈撞击现象，因而它的寿命长，适用于频繁启停的场合。交、直流接触器的选用可根据线路的工作电压和电流查电器产品目录。
当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。

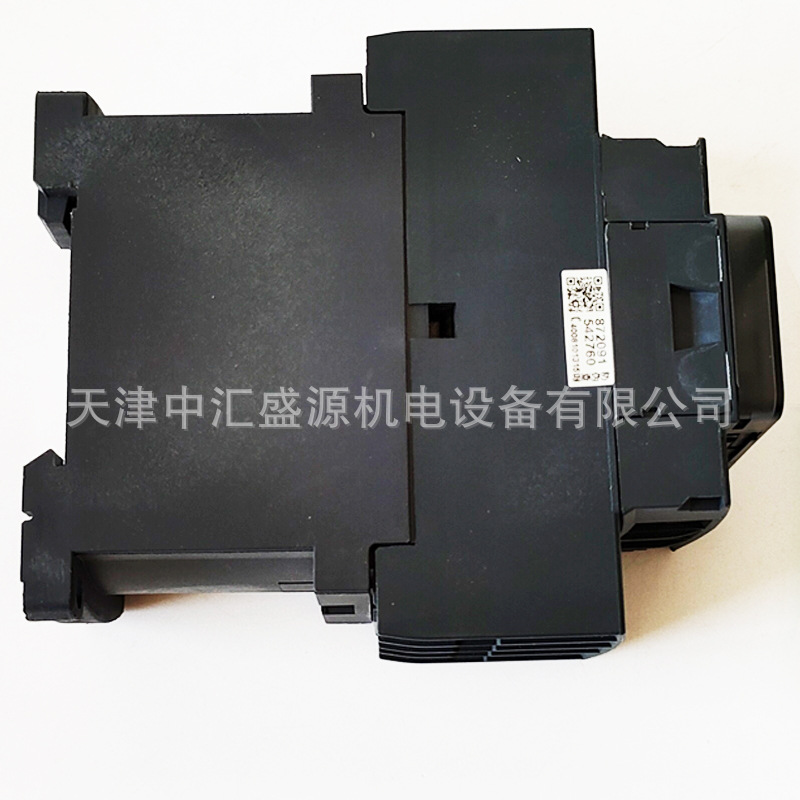

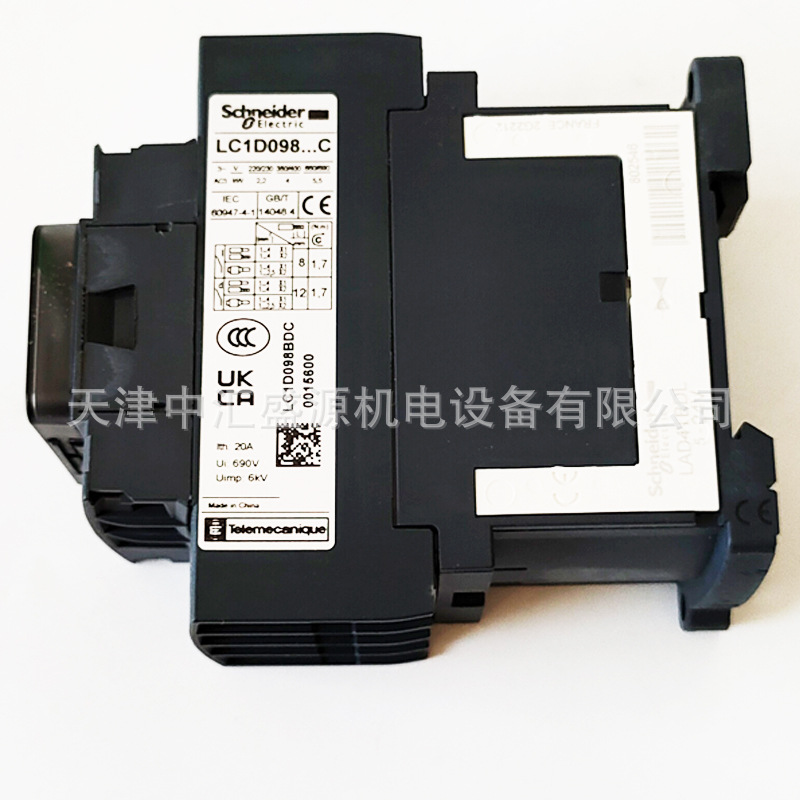

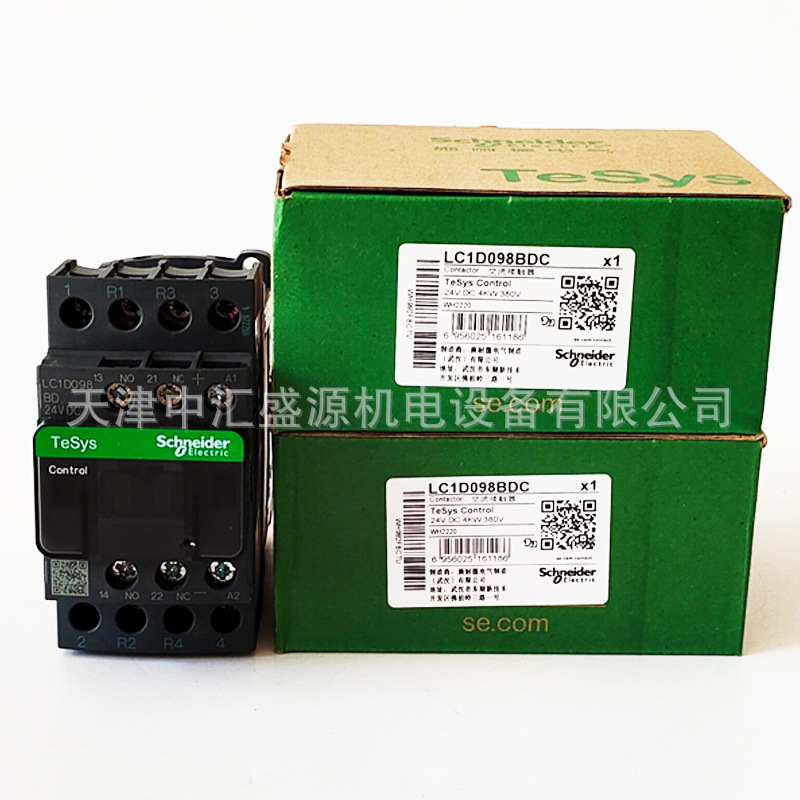

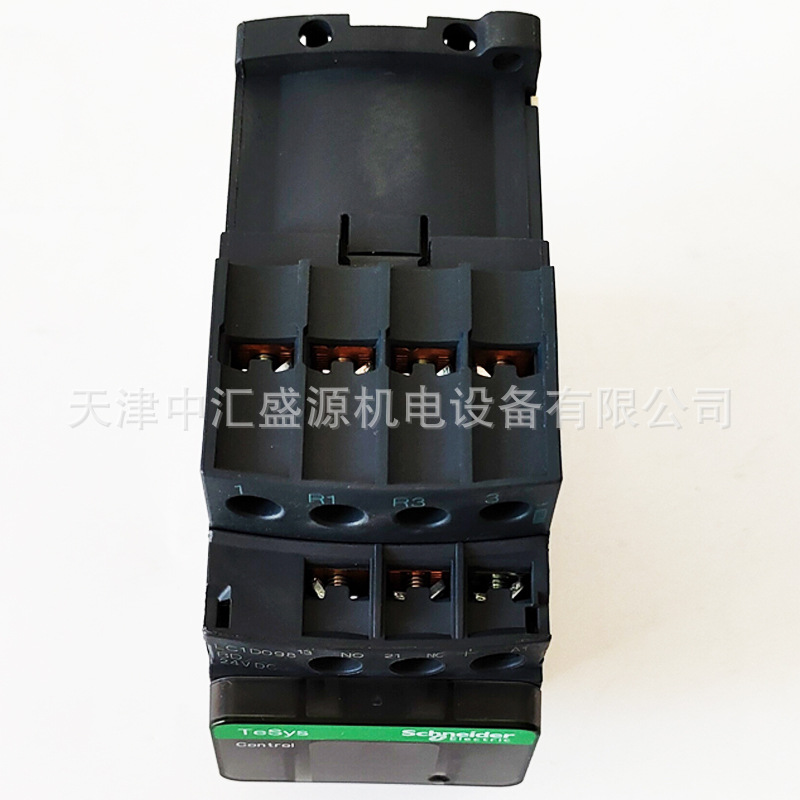

产品图片
产品参数
| 产品系列 | TeSys Deca |
| 产品系列 | TeSys Deca |
| 产品类型 | 接触器 |
| 产品短名 | LC1D |
| 接触器应用领域 | 应用于无感或微感负载、电阻炉 |
| 使用类别 | AC-1 |
| 极数 | 4P |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 25...400 Hz 电源回路: <= 225 V DC |
| 额定工作电流 [Ie] | 20 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 |
| 控制回路电压 [Uc] | 24 V DC |
| 型号 | LC1D |
| 回路触点类型 | 2 NO + 2 NC |
| 保护盖 | 带 |
| 约定发热电流 [Itd] | 10 A (当运行温度 <=60 °C) 对于信号回路 20 A (当运行温度 <=60 °C) 对于电源回路 |
| 额定短时耐受电流 [Icw] | 105 A 当运行温度<=40 °C 可持续10 s 对于电源回路 210 A 当运行温度<=40 °C 可持续1 s 对于电源回路 30 A 当运行温度<=40 °C 可持续10 分钟 对于电源回路 61 A 当运行温度<=40 °C 可持续1 分钟 对于电源回路 100 A 可持续1 s 对于信号回路 120 A 可持续500 ms 对于信号回路 140 A 可持续100 ms 对于信号回路 |
| 与继电器配合使用的熔丝 | 10 A gG, 对于信号回路 符合 IEC 60947-5-1 25 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路 20 A gG 当运行电压<=<= 690 V 配合 2 型, 对于电源回路 |
| 平均阻抗 | 2.5 mΩ - Itd 25 A 50 Hz 对于电源回路 |
| 额定绝缘电压 [Ui] | 电源回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947 |
| 安全可靠等级 | B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
| 机械寿命 | 30 Mcycles |
| 电气寿命 | 0.6 Mcycles 25 A AC-1 Ue条件下 <= 440 V 2 Mcycles 9 A AC-3 Ue条件下 <= 440 V 2 Mcycles 6.6 A AC-3 Ue条件下 660/690 V |
| 控制回路特性 | DC 标准 |
| 浪涌抑制模块 | 内置双向峰值限流二极管 |
| 控制电压限额 | 0.1...0.25 Uc (-40…60 °C 线圈释放 0.7...1.25 Uc (-40…60 °C 线圈起动 |
| 浪涌功率 (W) | 5.4 W 20 °C) |
| 吸持功耗 (W) | 5.4 W 在…上 20 °C |
| 额定操作功率 (W) | 5.4 W |
| 动作时间 | 63 ±15 % ms 闭合 20 ±20 % ms 分断 |
| 时间常量 | 28 ms |
| *大操作频率 | 3600 次/小时当60 °C |
| 接线能力 | 电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 不带接线端子 电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 不带接线端子 电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 2 1…2.5 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 硬线 不带接线端子 电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子 |
| 紧固扭矩 | 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 Ø 6 平口 螺丝: M3.5 电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 No 2 十字螺丝 螺丝: M3.5 控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 |
| 辅助触点类型 | 类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1 类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1 |
| 每个接触器上可用的辅助触点 | 1 NO + 1 NC |
| 信号回路频率 | 25...400 Hz |
| *小开关电流 [Imin] | 5 mA 对于信号回路 |
| *小开关电压 | 17 V 对于信号回路 |
| 绝缘电阻 | > 10 MΩ 对于信号回路 |
| 不重迭时间 | 1.5 ms 失电 NC及NO触点之间 1.5 ms 得电 NC及NO触点之间 |
| 安装方式 | 导轨安装 底板安装 |
