产品说明
施耐德LC1D95P7C接触器 介绍：交流接触器常采用双断口电动灭弧、纵缝灭弧和栅片灭弧三种灭弧方法。用以消除动、静触头在分、合过程中产生的电弧。容量在10A 以上的接触器都有灭弧装置。交流接触器还有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、底座及接线柱等辅助部件。
交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。

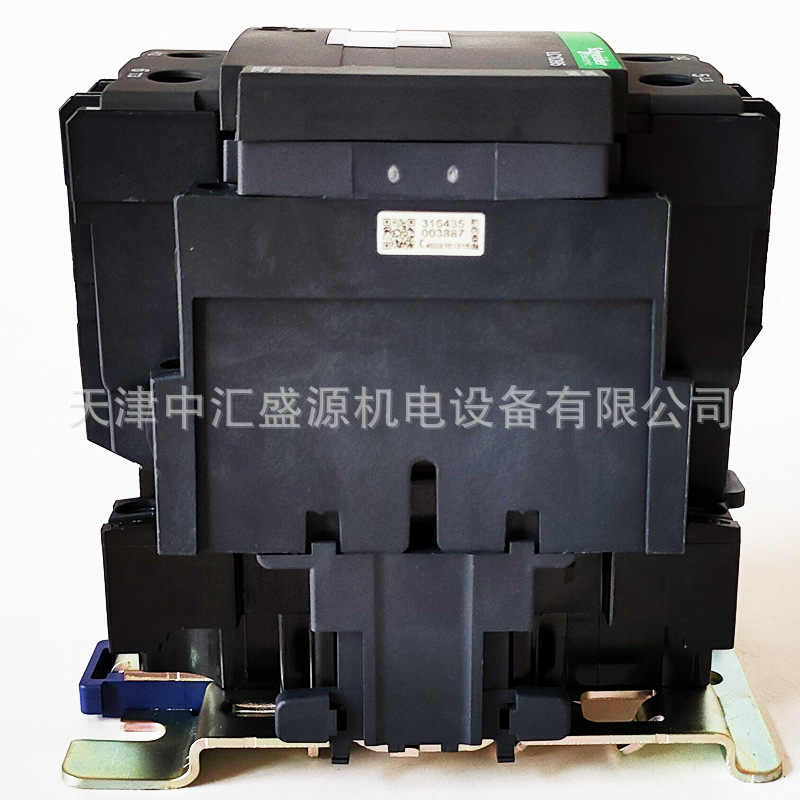

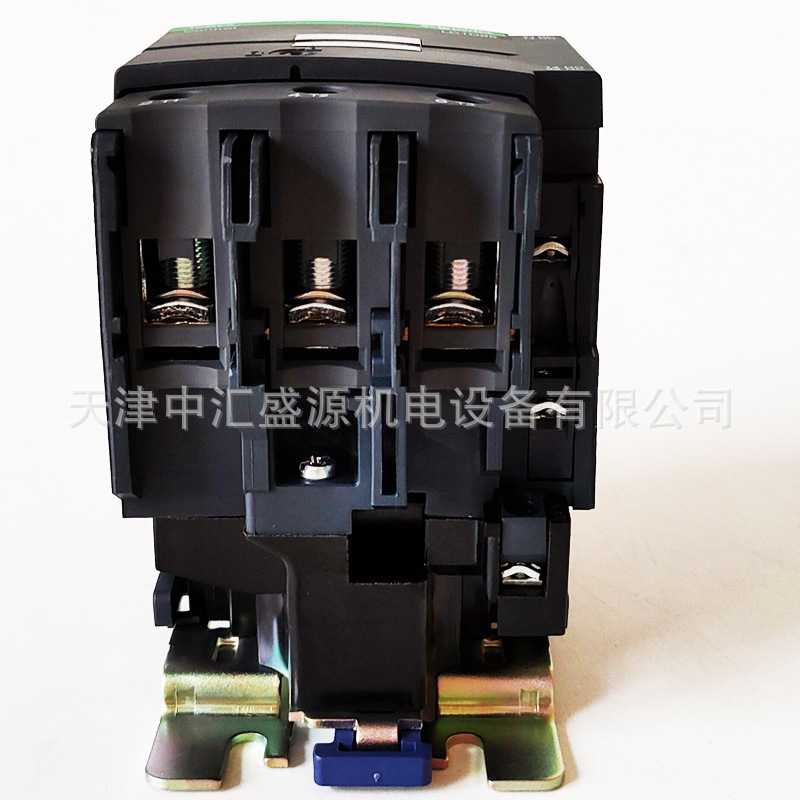

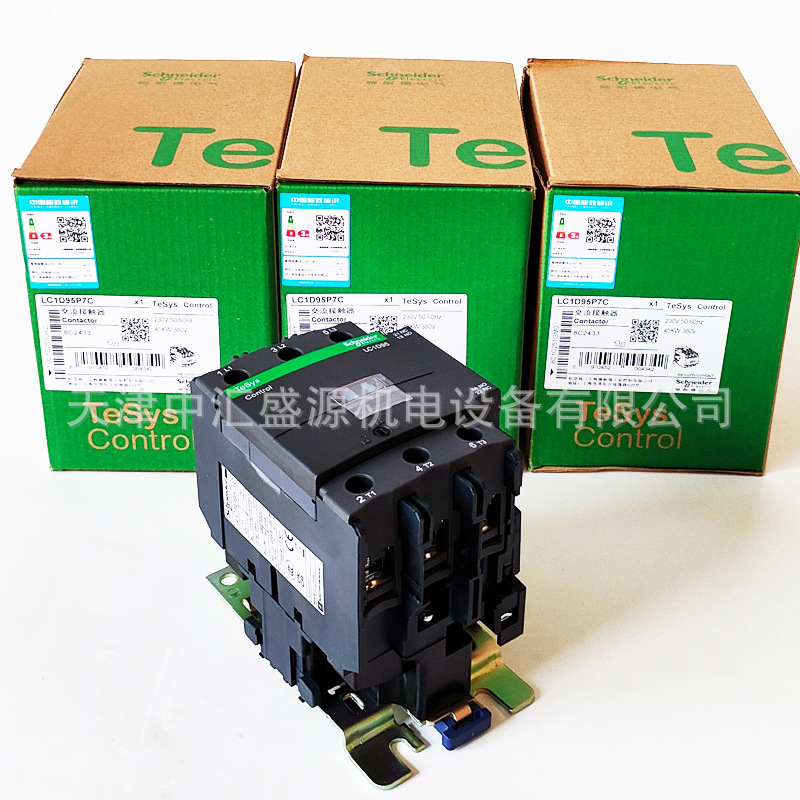

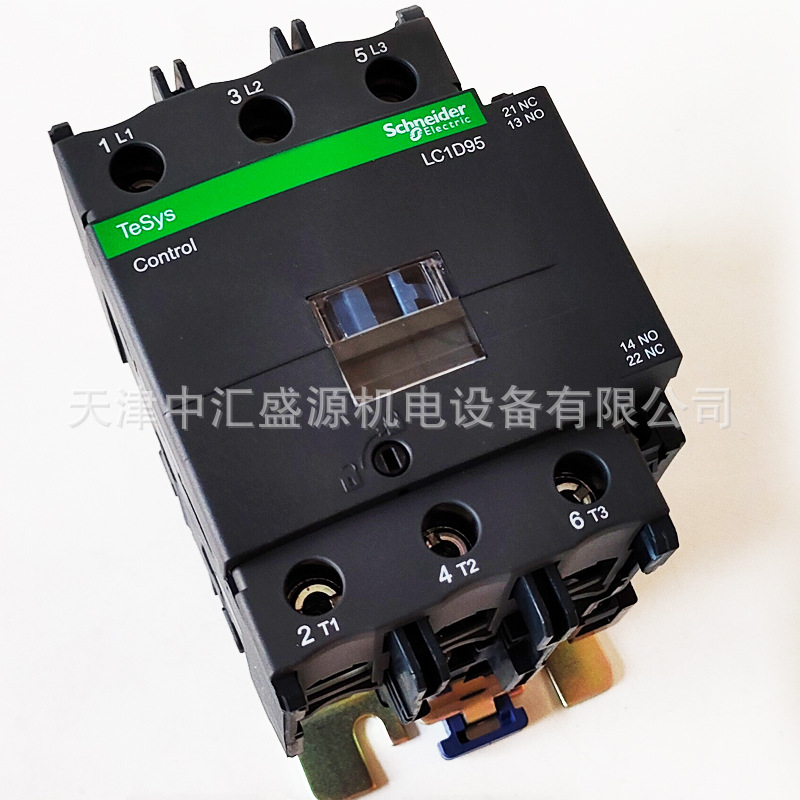

产品图片
产品参数
| 产品系列 | TeSys Deca |
| 产品系列 | TeSys Deca |
| 产品类型 | 接触器 |
| 产品短名 | LC1D |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 应用于无感或微感负载、电阻炉 |
| 使用类别 | AC-4 AC-1 AC-3 AC-3e |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: 660 V AC 电源回路: <= 225 V DC 25...400 Hz |
| 额定工作电流 [Ie] | 125 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 95 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 95 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3e对于电源回路 |
| 控制回路电压 [Uc] | 230 V AC 50/60 Hz |
| 电动机功率 (kW) | 55 kW 当运行电压<=500 V AC 50/60 Hz (AC-3) 45 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3) 45 kW 当运行电压<=415/440 V AC 50/60 Hz (AC-3) 45 kW 当运行电压<=660/690 V AC 50/60 Hz (AC-3) 25 kW 当运行电压<=220/240 V AC 50/60 Hz (AC-3) 45 kW 当运行电压<=380/400 V AC 50/60 Hz (AC-3) 55 kW 当运行电压<=500 V AC 50/60 Hz (AC-3e) 45 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3e) 45 kW 当运行电压<=415/440 V AC 50/60 Hz (AC-3e) 45 kW 当运行电压<=660/690 V AC 50/60 Hz (AC-3e) 25 kW 当运行电压<=220/240 V AC 50/60 Hz (AC-3e) 45 kW 当运行电压<=380/400 V AC 50/60 Hz (AC-3e) |
| 型号 | LC1D |
| 回路触点类型 | 3 NO |
| 保护盖 | 带 |
| 约定发热电流 [Itd] | 10 A (当运行温度 <=60 °C) 对于信号回路 125 A (当运行温度 <=60 °C) 对于电源回路 |
| 额定短时耐受电流 [Icw] | 135 A 当运行温度<=40 °C 可持续10 分钟 对于电源回路 1100 A 当运行温度<=40 °C 可持续1 s 对于电源回路 800 A 当运行温度<=40 °C 可持续10 s 对于电源回路 400 A 当运行温度<=40 °C 可持续1 分钟 对于电源回路 100 A 可持续1 s 对于信号回路 120 A 可持续500 ms 对于信号回路 140 A 可持续100 ms 对于信号回路 |
| 与继电器配合使用的熔丝 | 10 A gG, 对于信号回路 符合 IEC 60947-5-1 200 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路 160 A gG 当运行电压<=<= 690 V 配合 2 型, 对于电源回路 |
| 平均阻抗 | 0.8 mΩ - Itd 125 A 50 Hz 对于电源回路 |
| 额定绝缘电压 [Ui] | ���号回路: 690 V 符合 IEC 60947-1 电源回路: 690 V 符合 IEC 60947-4-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947 |
| 安全可靠等级 | B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
| 机械寿命 | 4 Mcycles |
| 电气寿命 | 1.2 Mcycles 95 A AC-3 Ue条件下 <= 440 V 1.3 Mcycles 125 A AC-1 Ue条件下 <= 440 V 3.2 Mcycles 48 A AC-3 Ue条件下 660/690 V 1.2 Mcycles 95 A AC-3e Ue条件下 <= 440 V 3.2 Mcycles 48 A AC-3e Ue条件下 660/690 V |
| 控制回路特性 | AC当50/60 Hz |
| 浪涌抑制模块 | 无内置浪涌抑制模块 |
| 控制电压限额 | 0.3...0.6 Uc (-40…55 °C 线圈释放 50/60 Hz 0.8...1.1 Uc (-40…55 °C 线圈起动 50 Hz 0.85...1.1 Uc (-40…55 °C 线圈起动 60 Hz |
| (~50Hz起动)功耗 (VA) | 245 VA 60 Hz cos phi 0.75 (at 20 °C) 245 VA 50 Hz cos phi 0.75 (at 20 °C) |
| (~50Hz吸持)功耗 (VA) | 26 VA 50 Hz cos phi 0.3 (at 20 °C) 26 VA 60 Hz cos phi 0.3 (at 20 °C) |
| 热消散 | 6…10 W at 50/60 Hz |
| 动作时间 | 20...35 ms 闭合 6...20 ms 分断 |
| *大操作频率 | 3600 次/小时当60 °C |
| 接线能力 | 控制回路: 螺栓紧固 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 1…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 1…4 mm² 电缆类型: 硬线 不带接线端子 电源回路: 母线端子 电缆类型: 硬线 母线横截面: 3 x 16 mm 电源回路: 接线端 4…50 mm² 接线片外径Ø: 17 mm 电缆类型: 软线 不带接线端子 电源回路: 接线端 4…25 mm² 接线片外径Ø: 17 mm 电缆类型: 软线 不带接线端子 电源回路: 接线端 4…50 mm² 接线片外径Ø: 17 mm 电缆类型: 软线 带接线端子 电源回路: 接线端 4…16 mm² 接线片外径Ø: 17 mm 电缆类型: 软线 带接线端子 电源回路: 接线端 4…50 mm² 接线片外径Ø: 17 mm 电缆类型: 硬线 不带接线端子 电源回路: 接线端 4…25 mm² 电缆类型: 硬线 不带接线端子 |
| 紧固扭矩 | 控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝 电源回路: 12 N.m 通过 螺栓紧固 用螺丝刀 Ø 6...8 mm 一字 电源回路: 12 N.m 通过 螺栓紧固 六角型 4 mm 电源回路: 12 N.m 通过 接线端 六角型 10 mm 螺丝: M6 电源回路: 12 N.m 通过 接线端 用螺丝刀 Ø 8 一字 电源回路: 12 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2 |
| 辅助触点类型 | 类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1 类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1 |
| 每个接触器上可用的辅助触点 | 1 NO + 1 NC |
| 信号回路频率 | 25...400 Hz |
| *小开关电流 [Imin] | 5 mA 对于信号回路 |
| 绝缘电阻 | > 10 MΩ 对于信号回路 |
| 不重迭时间 | 1.5 ms 失电 NC及NO触点之间 1.5 ms 得电 NC及NO触点之间 |
| 安装方式 | 导轨安装 底板安装 |
