施耐德LC1D245M7C接触器 介绍：交流接触器常采用双断口电动灭弧、纵缝灭弧和栅片灭弧三种灭弧方法。用以消除动、静触头在分、合过程中产生的电弧。容量在10A 以上的接触器都有灭弧装置。交流接触器还有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、底座及接线柱等辅助部件。
交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。

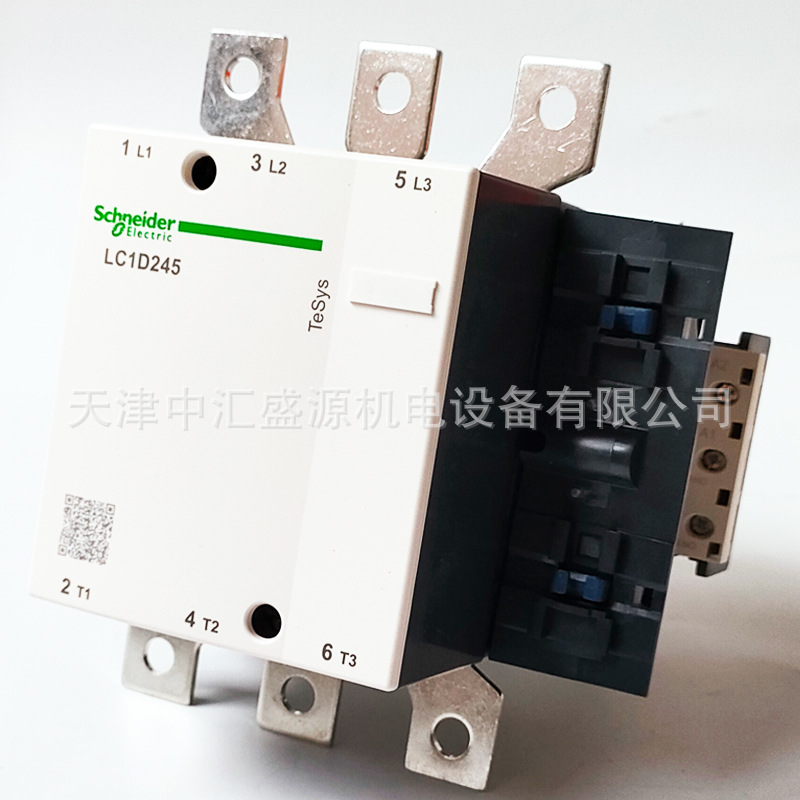

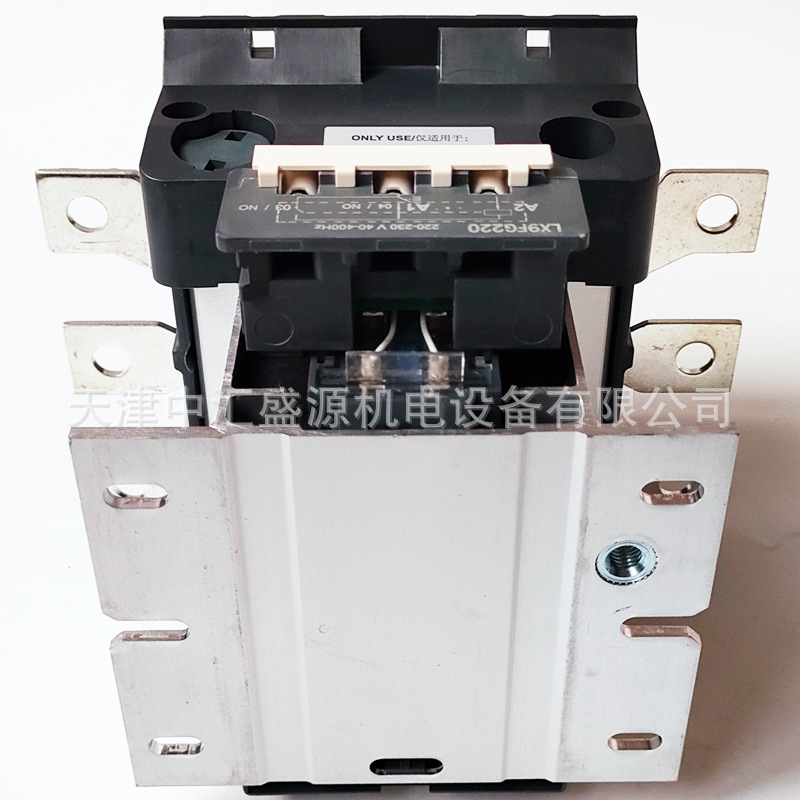

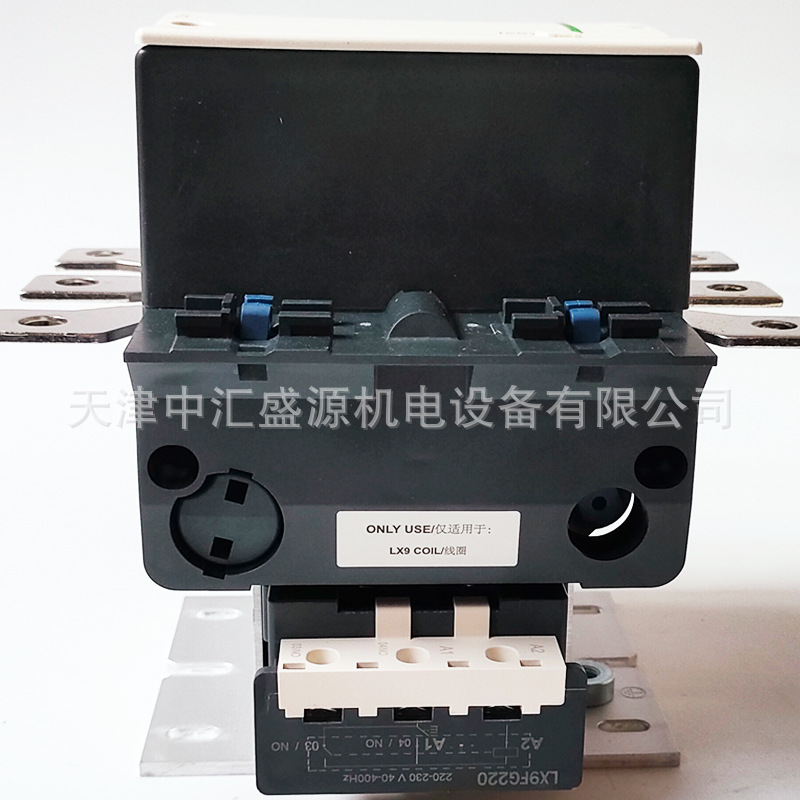

产品图片
产品参数
| 产品系列 | TeSys Deca |
| 产品系列 | TeSys Deca |
| 产品类型 | 接触器 |
| 产品短名 | LC1D |
| 接触器应用领域 | 应用于无感或微感负载、电阻炉 应用于功率因数大于等于0.95的交流负载中 |
| 使用类别 | AC-1 AC-3 |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: <= 1000 V AC 25...400 Hz 电源回路: <= 460 V DC |
| 额定工作电流 [Ie] | 315 A (当运行温度 <=40 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 245 A (当运行温度 <=40 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 |
| 控制回路电压 [Uc] | 220 V AC 50/60 Hz |
| 电动机功率 (kW) | 75 kW 当运行电压<=220/240 V AC 50/60 Hz (AC-3) 132 kW 当运行电压<=380/400 V AC 50/60 Hz (AC-3) 132 kW 当运行电压<=415 V AC 50/60 Hz (AC-3) 132 kW 当运行电压<=440 V AC 50/60 Hz (AC-3) 160 kW 当运行电压<=500 V AC 50/60 Hz (AC-3) 160 kW 当运行电压<=660/690 V AC 50/60 Hz (AC-3) 147 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3) |
| 型号 | LC1D |
| 回路触点类型 | 3 NO |
| 保护盖 | 无 |
| 约定发热电流 [Itd] | 315 A (当运行温度 <=40 °C) 对于电源回路 |
| 额定短时耐受电流 [Icw] | 1800 A 当运行温度<=40 °C 可持续10 s 对于电源回路 1000 A 当运行温度<=40 °C 可持续30 s 对于电源回路 850 A 当运行温度<=40 °C 可持续1 分钟 对于电源回路 560 A 当运行温度<=40 °C 可持续3 分钟 对于电源回路 440 A 当运行温度<=40 °C 可持续10 分钟 对于电源回路 |
| 与继电器配合使用的熔丝 | 315 A gG 当运行电压<=<= 440 V, 对于电源回路 250 A aM 当运行电压<=<= 440 V, 对于电源回路 |
| 平均阻抗 | 0.32 mΩ - Itd 315 A 50 Hz 对于电源回路 |
| 额定绝缘电压 [Ui] | 电源回路: 1000 V 符合 IEC 60947-4-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 8 kV 符合 IEC 60947 |
| 机械寿命 | 8 Mcycles |
| 电气寿命 | 0.45 Mcycles 315 A AC-1 Ue条件下 <= 440 V 1 Mcycles 200 A AC-3 Ue条件下 <= 440 V 1 Mcycles 129 A AC-3 Ue条件下 660/690 V |
| 控制回路特性 | AC当50/60 Hz |
| 控制电压限额 | 0.35...0.55 Uc (-5…55 °C 线圈释放 50/60 Hz 0.85...1.15 Uc (-5…55 °C 线圈起动 50/60 Hz |
| (~50Hz起动)功耗 (VA) | 805 VA 50 Hz cos phi 0.3 (at 20 °C) 970 VA 60 Hz cos phi 0.3 (at 20 °C) |
| (~50Hz吸持)功耗 (VA) | 55 VA 50 Hz cos phi 0.3 (at 20 °C) 66 VA 60 Hz cos phi 0.3 (at 20 °C) |
| 热消散 | 18…24 W |
| 动作时间 | 20...35 ms 闭合 7...15 ms 分断 |
| *大操作频率 | 2400 次/小时当55 °C |
| 接线能力 | 控制回路: 螺栓紧固 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 电缆类型: 软线 带接线端子 电源回路: 带接线片的电缆 电缆类型: 绞合线 带接线端子 电源回路: 接线端连接器 电缆类型: 绞合线 带接线端子 控制回路: 螺栓紧固 电缆类型: 单股硬线 不带接线端子 电源回路: 母线端子 电缆类型: 硬线 不带接线端子 母线横截面: 32 x 4 mm |
| 紧固扭矩 | 控制回路: 1.2 N.m 通过 螺栓紧固 电源回路: 35 N.m 通过 母线端子 电源回路: 35 N.m 通过 电缆连接器 |
| 每个接触器上可用的辅助触点 | 不含 |
| 安装方式 | 底板安装 导轨安装 |
