施耐德LC1N40M6N接触器 介绍：交流接触器常采用双断口电动灭弧、纵缝灭弧和栅片灭弧三种灭弧方法。用以消除动、静触头在分、合过程中产生的电弧。容量在10A 以上的接触器都有灭弧装置。交流接触器还有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、底座及接线柱等辅助部件。
交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。

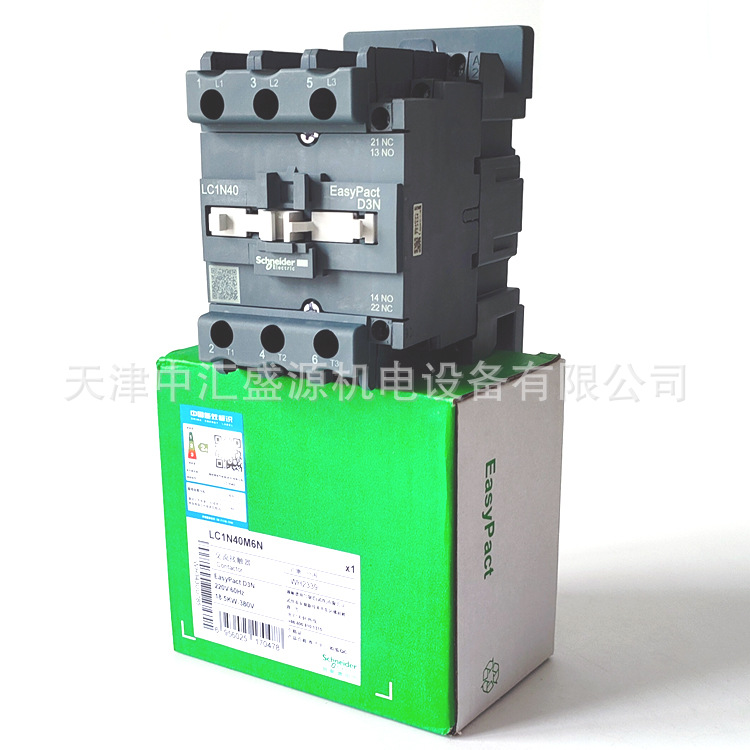

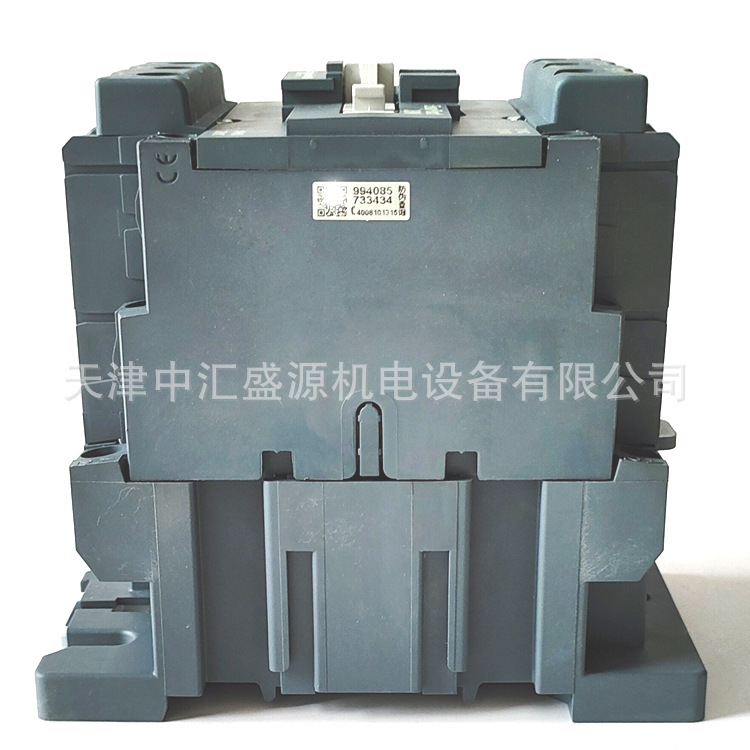

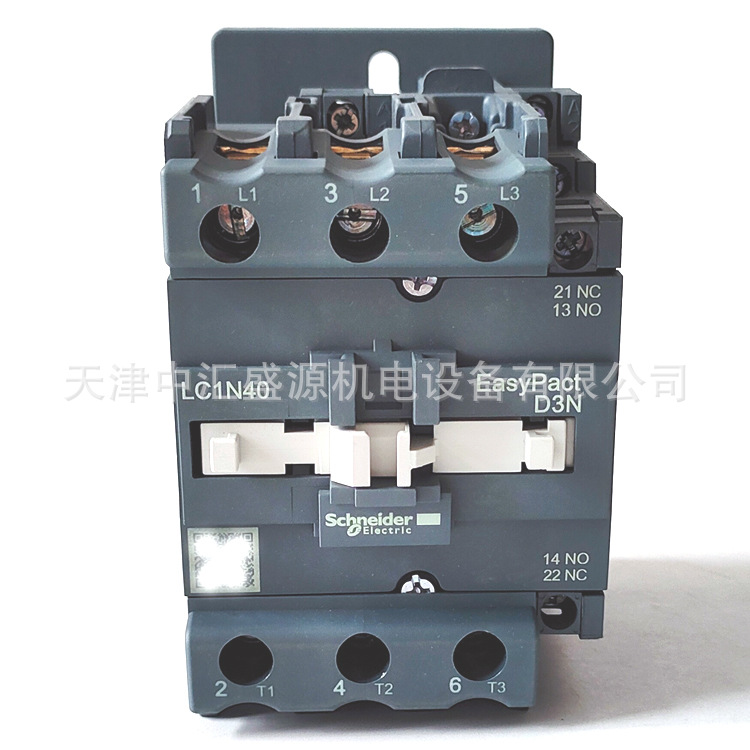

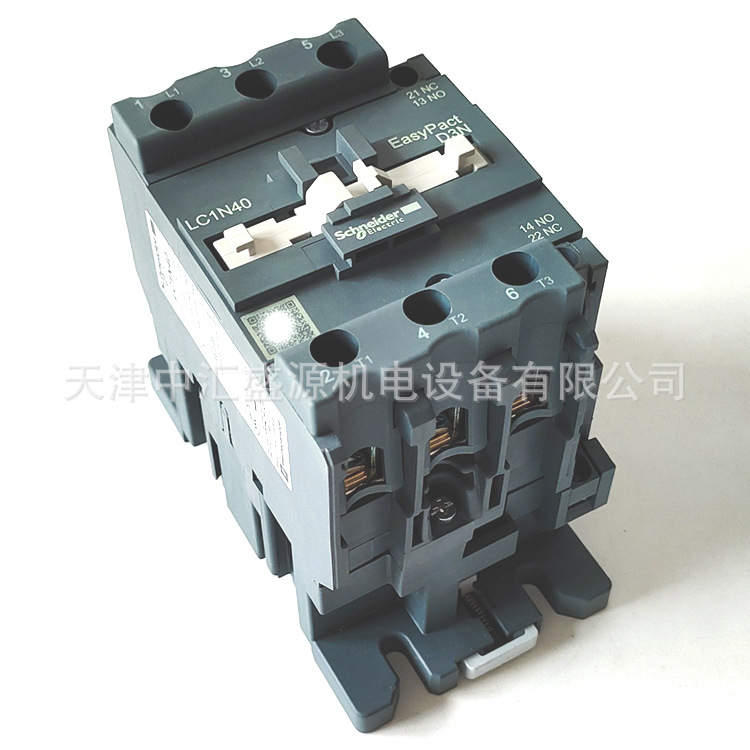

产品图片
产品参数
| 产品系列 | Easy TeSys |
| 产品系列 | Easy TeSys Control |
| 产品类型 | 接触器 |
| 产品短名 | LC1N |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 应用于无感或微感负载、电阻炉 |
| 使用类别 | AC-3 AC-3e AC-1 |
| 极数 | 3P |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 40 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 40 A (当运行温度 <=55 °C) 当运行电压<=<= 440 V AC AC-3e对于电源回路 50 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 |
| [Uc] control circuit voltage | 220 V AC 60 Hz |
| 电动机功率 (kW) | 11 kW 当运行电压<=220...230 V AC 50/60 Hz 18.5 kW 当运行电压<=380...400 V AC 50/60 Hz 22 kW 当运行电压<=415...440 V AC 50/60 Hz 22 kW 当运行电压<=500 V AC 50/60 Hz 30 kW 当运行电压<=660...690 V AC 50/60 Hz |
| 回路触点类型 | 3 NO |
| 约定发热电流 [Itd] | 50 A (当运行温度 <=60 °C) 对于电源回路 |
| 额定接通能力 [Irms] | 400 A 当运行电压<=380 V AC 对于电源回路 符合 IEC 60947-4-1 140 A AC 对于辅助触点 符合 IEC 60947-5-1 |
| 额定分断能力 | 320 A 当运行电压<=440 V 对于电源回路 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 320 A 当运行温度<=40 °C 可持续10 s 对于电源回路 165 A 当运行温度<=40 °C 可持续60 s 对于电源回路 72 A 当运行温度<=40 °C 可持续600 s 对于电源回路 |
| 与继电器配合使用的熔丝 | 10 A gG 当运行电压<=<= 690 V 配合 1 型, 对于控制回路 符合 IEC 60947-5-1 80 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路 |
| 平均阻抗 | 1.5 mΩ - Itd 60 A 50 Hz 对于电源回路 |
| 每极功耗 | 2.4 W AC-3 5.4 W AC-1 |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定冲击耐受电压 [Uimp] | 6 kV 线圈未连接到电源电路 符合 IEC 60947 |
| 机械寿命 | 5000000 次 |
| 电气寿命 | 350000 次 AC-1 900000 次 AC-3 200000 次 AC-4 |
| 控制回路特性 | AC当60 Hz |
| 控制电压限额 | 0.85...1.1 Uc (-5…55 °C 线圈起动 60 Hz 0.3...0.6 Uc (-5…55 °C 线圈释放 60 Hz |
| (~50Hz起动)功耗 (VA) | 140 VA 60 Hz cos phi 0.75 (at 20 °C) |
| (~50Hz吸持)功耗 (VA) | 13 VA 60 Hz cos phi 0.3 (at 20 °C) |
| 热消散 | 6…10 W for 控制回路 |
| 动作时间 | 20...26 ms 闭合过程 8...12 ms 打开过程 |
| *大操作频率 | 1200 次/小时当55 °C |
| 接线能力 | 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 软线 不带接线端子 控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子 控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 2.5…25 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 2 2.5…10 mm² 电缆类型: 软线 带接线端子 电源回路: 螺栓紧固 1 2.5…25 mm² 电缆类型: 硬线 不带接线端子 电源回路: 螺栓紧固 2 2.5…16 mm² 电缆类型: 硬线 不带接线端子 |
| 紧固扭矩 | 控制回路: 1.2 N.m 电源回路: 5 N.m |
| 辅助触点类型 | 1 NO + 1 NC |
| *小开关电压 | 17 V 对于控制回路 |
| *小开关电流 [Imin] | 5 mA 对于控制回路 |
| 绝缘电阻 | > 10 MΩ 对于控制回路 |
| 不重迭时间 | 1.5 ms 得电 确保NC和NO触电之间 1.5 ms 失电 确保NC和NO触电之间 |
| 安装方式 | DIN 导轨安装 底板安装 |
