产品说明
施耐德LC2K09015E7接触器介绍：交流接触器常采用双断口电动灭弧、纵缝灭弧和栅片灭弧三种灭弧方法。用以消除动、静触头在分、合过程中产生的电弧。容量在10A 以上的接触器都有灭弧装置。交流接触器还有反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、底座及接线柱等辅助部件。
交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。交流接触器有两种工作状态: 失电状态(释放状态) 和得电状态(动作状态)。当吸引线圈通电后，使静铁芯产生电磁吸力，衔铁被吸合，与衔铁相连的连杆带动触头动作，使常闭触头断接触器处于得电状态;当吸引线圈断电时，电磁吸力消失，衔铁在复开，使常开触头闭合，位弹簧作用下释放，所有触头随之复位，接触器处于失电状态。

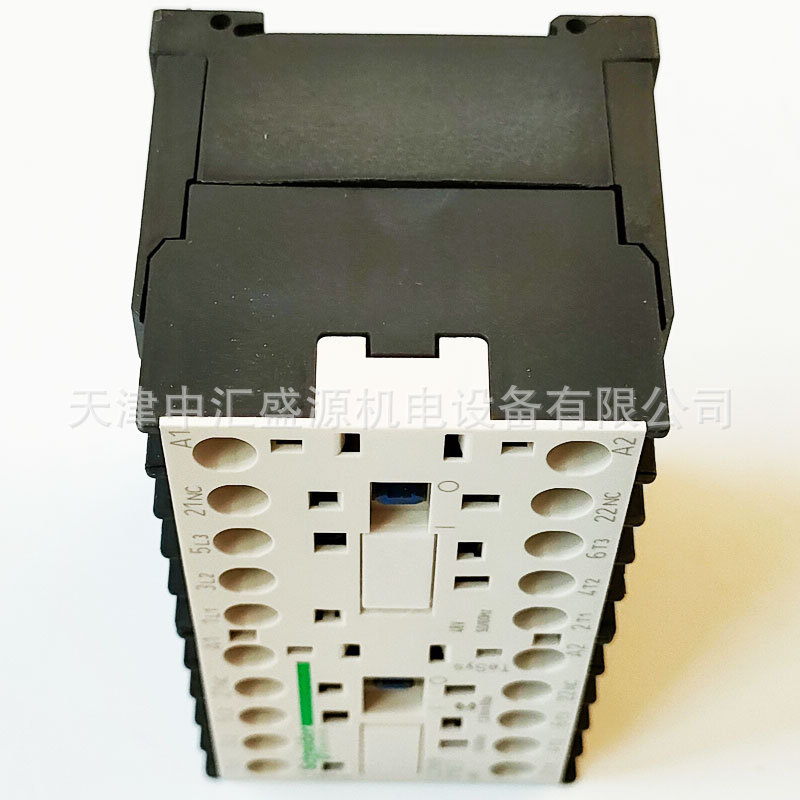

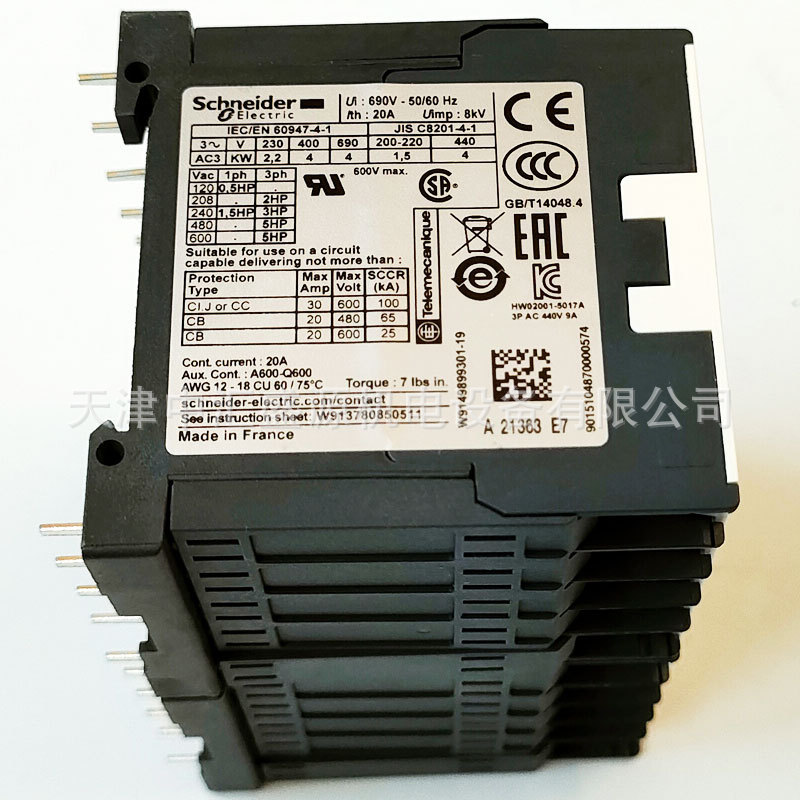

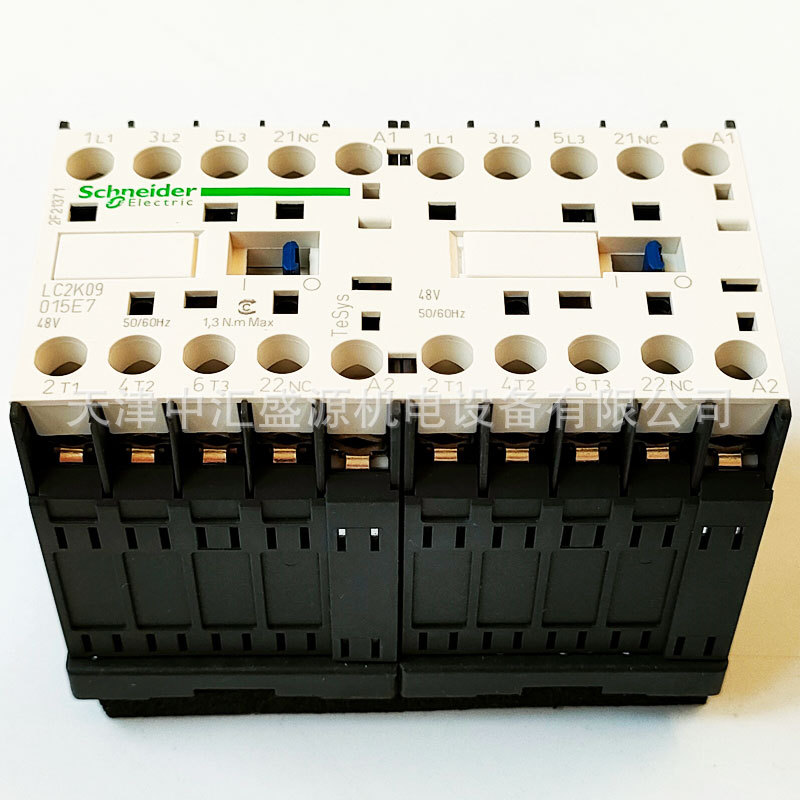

产品图片
产品参数
| 产品系列 | TeSys |
| 产品名称 | TeSys K |
| 产品类型 | 换向接触器 |
| 产品短名 | LC2K |
| 产品应用 | 远程控制 |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 应用于无感或微感负载、电阻炉 |
| 使用类别 | AC-4 AC-1 AC-3 AC-3e |
| 设备简介 | 用可逆供电母排预装配 |
| 极数 | 3P |
| power pole contact composition | 3 NO |
| 额定工作电压 [Ue] | 电源回路: 690 V AC 50/60 Hz 信号回路: <= 690 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 20 A (当运行温度 <=50 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 16 A (当运行温度 <=70 °C) 当运行电压<=690 V AC AC-1对于电源回路 9 A 当运行电压<=<= 440 V AC AC-3对于电源回路 9 A 当运行电压<=<= 440 V AC AC-3e对于电源回路 |
| 电动机功率 (kW) | 2.2 kW 在…上 220...230 V AC 50/60 Hz 4 kW 在…上 380...415 V AC 50/60 Hz 4 kW 在…上 440 V AC 50/60 Hz 4 kW 在…上 480 V AC 50/60 Hz 4 kW 在…上 500...600 V AC 50/60 Hz 4 kW 在…上 660...690 V AC 50/60 Hz |
| 控制回路特性 | AC当50/60 Hz |
| 控制回路电压 [Uc] | 48 V AC 50/60 Hz |
| 辅助触点类型 | 1 NC |
| 额定冲击耐受电压 [Uimp] | 8 kV |
| 过电压类别 | III |
| 约定发热电流 [Itd] | 20 A (当运行温度 <=50 °C) 对于电源回路 10 A (当运行温度 <=50 °C) 对于信号回路 |
| 额定接通能力 [Irms] | 110 A AC 对于电源回路 符合 NF C 63-110 110 A AC 对于电源回路 符合 IEC 60947 110 A AC 对于信号回路 符合 IEC 60947 |
| 额定分断能力 | 110 A 当运行电压<=415 V 符合 IEC 60947 110 A 当运行电压<=440 V 符合 IEC 60947 80 A 当运行电压<=500 V 符合 IEC 60947 110 A 当运行电压<=220...230 V 符合 IEC 60947 110 A 当运行电压<=380...400 V 符合 IEC 60947 70 A 当运行电压<=660...690 V 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 90 A 当运行温度<=50 °C 可持续1 s 对于电源回路 85 A 当运行温度<=50 °C 可持续5 s 对于电源回路 80 A 当运行温度<=50 °C 可持续10 s 对于电源回路 60 A 当运行温度<=50 °C 可持续30 s 对于电源回路 45 A 当运行温度<=50 °C 可持续1 分钟 对于电源回路 40 A 当运行温度<=50 °C 可持续3 分钟 对于电源回路 80 A 可持续1 s 对于信号回路 90 A 可持续500 ms 对于信号回路 110 A 可持续100 ms 对于信号回路 20 A 当运行温度<=50 °C 可持续>= 15 分钟 对于电源回路 |
| 与继电器配合使用的熔丝 | 25 A gG 当运行电压<=<= 440 V, 对于电源回路 25 A aM, 对于电源回路 10 A gG, 对于信号回路 符合 IEC 60947 10 A gG, 对于信号回路 符合 VDE 0660 |
| 平均阻抗 | 3 mΩ - Itd 20 A 50 Hz 对于电源回路 |
| 额定绝缘电压 [Ui] | 电源回路: 600 V 符合 UL 508 电源回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-5-1 信号回路: 600 V 符合 UL 508 电源回路: 600 V 符合 CSA C22.2 No 14 信号回路: 600 V 符合 CSA C22.2 No 14 |
| 电气寿命 | 1.3 Mcycles 9 A AC-3 Ue条件下 <= 440 V 1.3 Mcycles 9 A AC-3e Ue条件下 <= 440 V 0.16 Mcycles 20 A AC-1 Ue条件下 <= 690 V 0.02 Mcycles 54 A AC-4 Ue条件下 <= 440 V |
| 联锁类型 | 机械式 |
| 安装方式 | 底板安装 导轨安装 |
| 符合标准 | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 DIN 3852-Y JIS C8201-4-1 |
| 产品认证 | CB Scheme CCC UL CSA EAC CE UKCA |
| 接线能力 | 焊锡阵脚 (接线片外径Ø: 0.035 mm) |
| 动作时间 | 10...20 ms 线圈得电和NO触点闭合 10...20 ms 线圈放电和 NO开口 |
| 安全可靠等级 | B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
| 机械寿命 | 5 Mcycles |
| *大操作频率 | 3600 次/小时 |
| 控制电压限额 | 线圈起动: 0.8...1.15 Uc (当运行温度 <=50 °C) 线圈释放: 0.2...0.75 Uc (当运行温度 <=50 °C) |
| (~50Hz起动)功耗 (VA) | 30 VA (at 20 °C) |
| (~50Hz吸持)功耗 (VA) | 4.5 VA (at 20 °C) |
| 热消散 | 1.3 W |
| 辅助触点类型 | 类型 瞬动 1 NC |
| 信号回路频率 | ≤ 400 Hz |
| *小开关电流 [Imin] | 5 mA 对于信号回路 |
| *小开关电压 | 17 V 对于信号回路 |
| 不重迭间隙 | 0.5 mm |
| 绝缘电阻 | > 10 MΩ 对于信号回路 |
