产品说明
施耐德LP2K1201BD接触器 介绍：直流接触器是指铁芯为直流线圈控制的接触器，其负载可以是直流，也可以是交流。直流接触器的铁芯与交流接触器不同，它没有涡流的存在，因此一般用软钢或工业纯铁制成圆形。由于直流接触器的吸引线圈通以直流，所以没有冲击的启动电流，也不会产生铁芯猛烈撞击现象，因而它的寿命长，适用于频繁启停的场合。交、直流接触器的选用可根据线路的工作电压和电流查电器产品目录。
当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合。

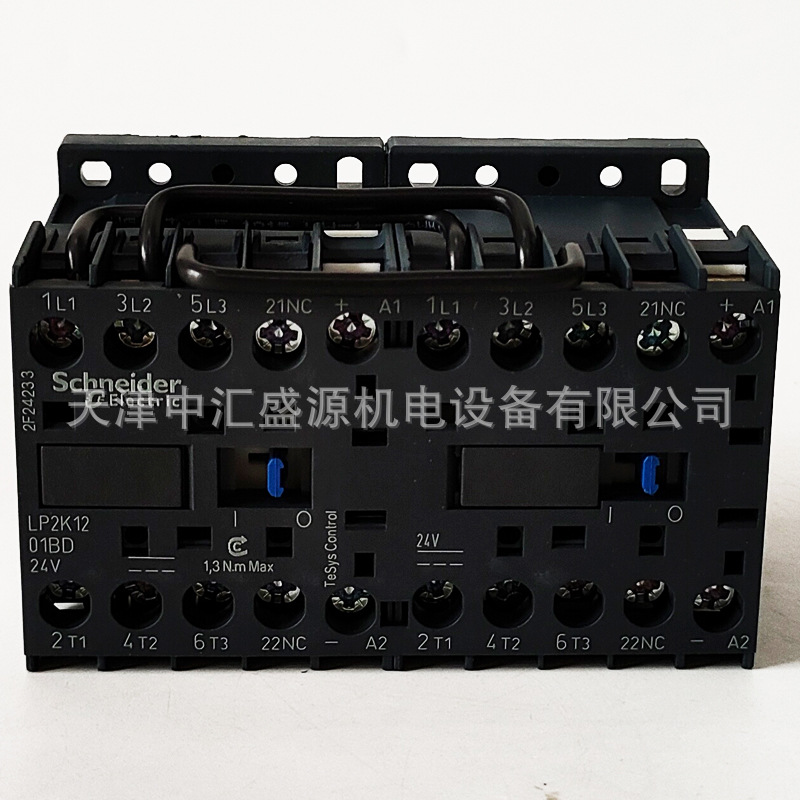

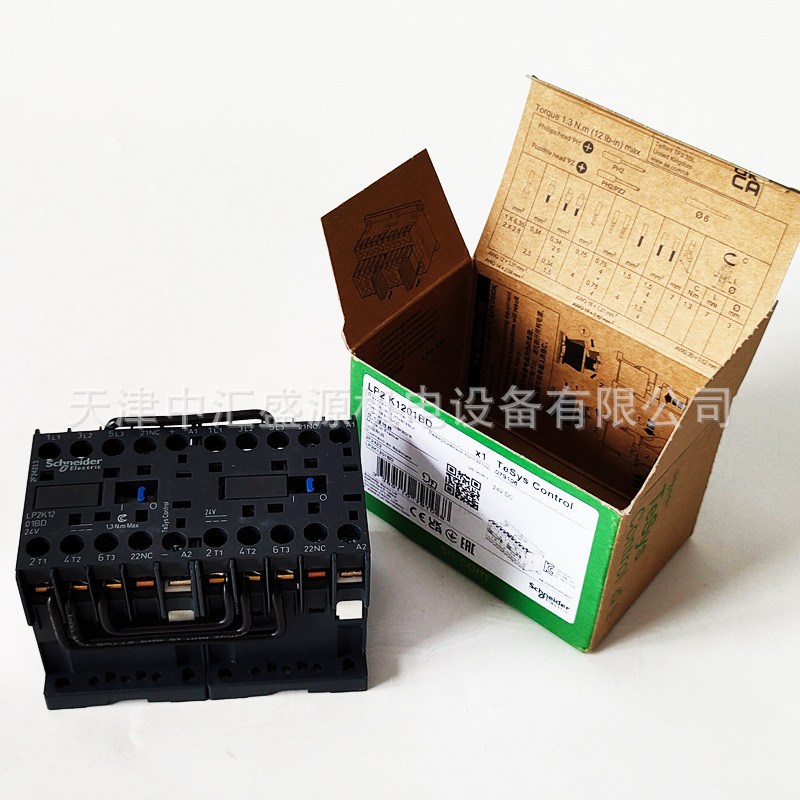

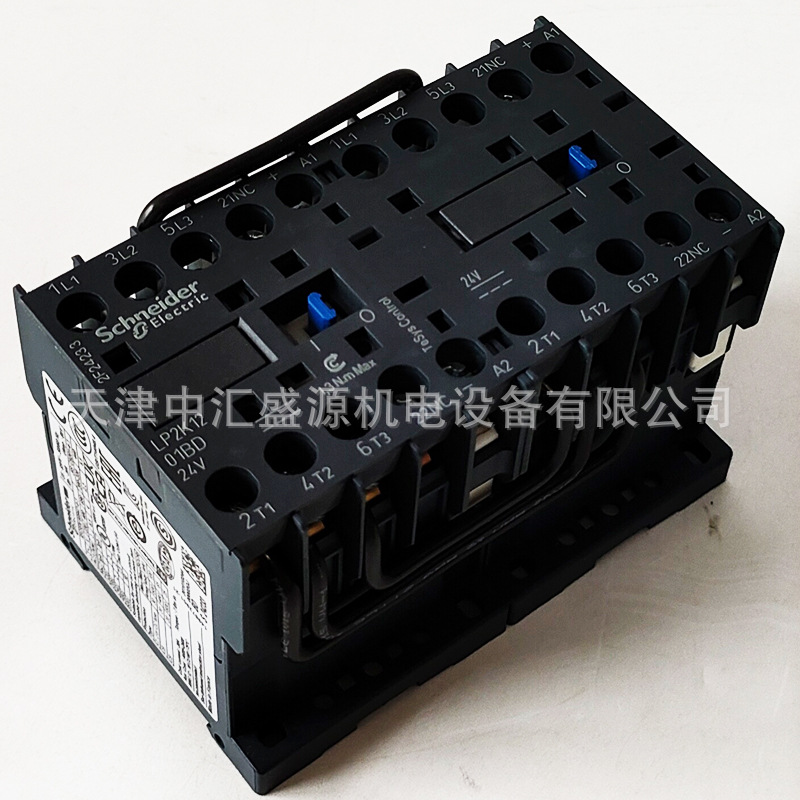

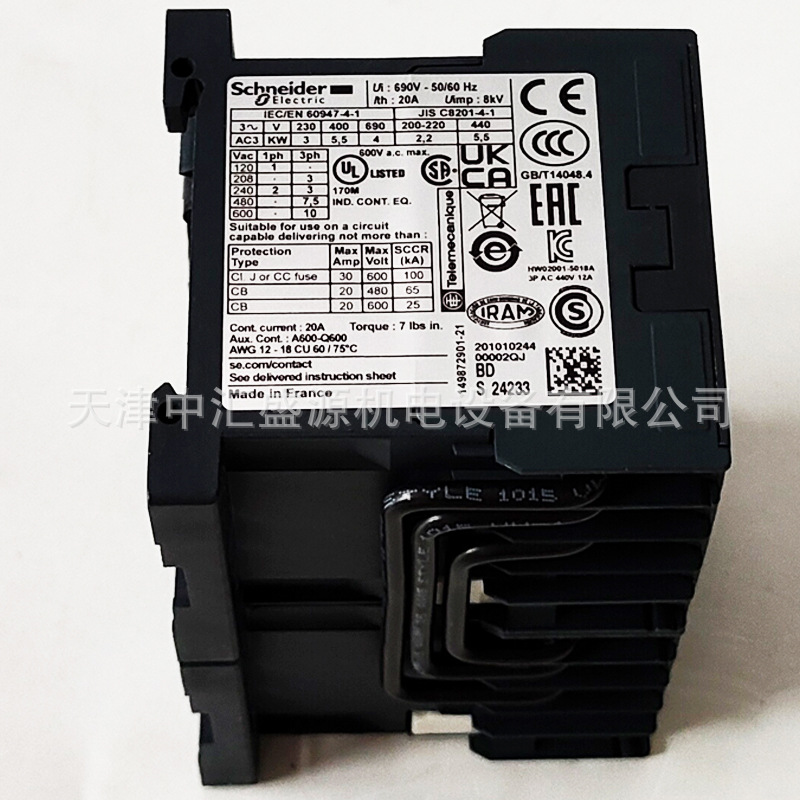

产品图片
产品参数
| 产品系列 | TeSys |
| 产品名称 | TeSys K |
| 产品类型 | 换向接触器 |
| 产品短名 | LP2K |
| 产品应用 | 远程控制 |
| 接触器应用领域 | 应用于功率因数大于等于0.95的交流负载中 应用于无感或微感负载、电阻炉 |
| 使用类别 | AC-3 AC-3e AC-4 AC-1 |
| 设备简介 | 用可逆供电母排预装配 |
| 极数 | 3P |
| power pole contact composition | 3 NO |
| 额定工作电压 [Ue] | 电源回路: 690 V AC 50/60 Hz 信号回路: <= 690 V AC 50/60 Hz |
| 额定工作电流 [Ie] | 12 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 12 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3e对于电源回路 20 A (当运行温度 <=60 °C) 当运行电压<=<= 690 V AC AC-1对于电源回路 |
| 电动机功率 (kW) | 3 kW 在…上 220...230 V AC 50/60 Hz 5.5 kW 在…上 380...415 V AC 50/60 Hz 5.5 kW 在…上 440 V AC 50/60 Hz 4 kW 在…上 690 V AC 50/60 Hz |
| 控制回路特性 | DC 标准 |
| 控制回路电压 [Uc] | 24 V DC |
| 辅助触点类型 | 1 NC |
| 额定冲击耐受电压 [Uimp] | 8 kV |
| 过电压类别 | III |
| 约定发热电流 [Itd] | 20 A (当运行温度 <=60 °C) 对于电源回路 10 A (当运行温度 <=50 °C) 对于信号回路 |
| 额定接通能力 [Irms] | 144 A AC 对于电源回路 符合 IEC 60947 110 A AC 对于信号回路 符合 IEC 60947 |
| 额定分断能力 | 110 A 当运行电压<=440 V 符合 IEC 60947 80 A 当运行电压<=500 V 符合 IEC 60947 70 A 当运行电压<=660...690 V 符合 IEC 60947 |
| 额定短时耐受电流 [Icw] | 115 A 当运行温度<=50 °C 可持续1 s 对于电源回路 105 A 当运行温度<=50 °C 可持续5 s 对于电源回路 100 A 当运行温度<=50 °C 可持续10 s 对于电源回路 75 A 当运行温度<=50 °C 可持续30 s 对于电源回路 55 A 当运行温度<=50 °C 可持续1 分钟 对于电源回路 50 A 当运行温度<=50 °C 可持续3 分钟 对于电源回路 25 A 当运行温度<=50 °C 可持续>= 15 分钟 对于电源回路 80 A 可持续1 s 对于信号回路 90 A 可持续500 ms 对于信号回路 110 A 可持续100 ms 对于信号回路 |
| 与继电器配合使用的熔丝 | 25 A gG 当运行电压<=<= 440 V, 对于电源回路 25 A aM, 对于电源回路 10 A gG, 对于信号回路 符合 IEC 60947 10 A gG, 对于信号回路 符合 VDE 0660 |
| 平均阻抗 | 3 mΩ - Itd 20 A 50 Hz 对于电源回路 |
| 额定绝缘电压 [Ui] | 电源回路: 600 V 符合 UL 508 电源回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-5-1 信号回路: 600 V 符合 UL 508 电源回路: 600 V 符合 CSA C22.2 No 14 信号回路: 600 V 符合 CSA C22.2 No 14 |
| 电气寿命 | 1.3 Mcycles 12 A AC-3 Ue条件下 <= 440 V 1.3 Mcycles 12 A AC-3e Ue条件下 <= 440 V 0.3 Mcycles 20 A AC-1 Ue条件下 <= 690 V 0.02 Mcycles 72 A AC-4 Ue条件下 <= 440 V |
| 联锁类型 | 机械式 |
| 安装方式 | 导轨安装 底板安装 |
| 符合标准 | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 DIN 3852-Y JIS C8201-4-1 |
| 产品认证 | CB Scheme CCC UL CSA EAC CE UKCA |
| 接线能力 | 螺栓紧固 1 电缆 1.5…4 mm²硬线 螺栓紧固 1 电缆 0.75…4 mm²软线 不带 螺栓紧固 1 电缆 0.34…2.5 mm²软线 带 螺栓紧固 2 电缆 1.5…4 mm²硬线 螺栓紧固 2 电缆 0.75…4 mm²软线 不带 螺栓紧固 2 电缆 0.34…1.5 mm²软线 带 |
| 紧固扭矩 | 0.8…1.3 N.m 通过 螺栓紧固 No 2 十字螺丝 0.8…1.3 N.m 通过 螺栓紧固 Ø 6 平口 |
| 动作时间 | 30...40 ms 线圈得电和NO触点闭合 10 ms 线圈放电和 NO开口 |
| 安全可靠等级 | B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1 B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1 |
| 机械寿命 | 5 Mcycles |
| *大操作频率 | 3600 次/小时 |
| 控制电压限额 | 线圈起动: 0.8...1.15 Uc (当运行温度 <=50 °C) 线圈释放: 0.1...0.75 Uc (当运行温度 <=50 °C) |
| 浪涌功率 (W) | 3 W 20 °C) |
| 吸持功耗 (W) | 3 W 在…上 20 °C |
| 热消散 | 3 W |
| 辅助触点类型 | 类型 瞬动 1 NC |
| *小开关电流 [Imin] | 5 mA 对于信号回路 |
| *小开关电压 | 17 V 对于信号回路 |
| 不重迭间隙 | 0.5 mm |
| 绝缘电阻 | > 10 MΩ 对于信号回路 |
