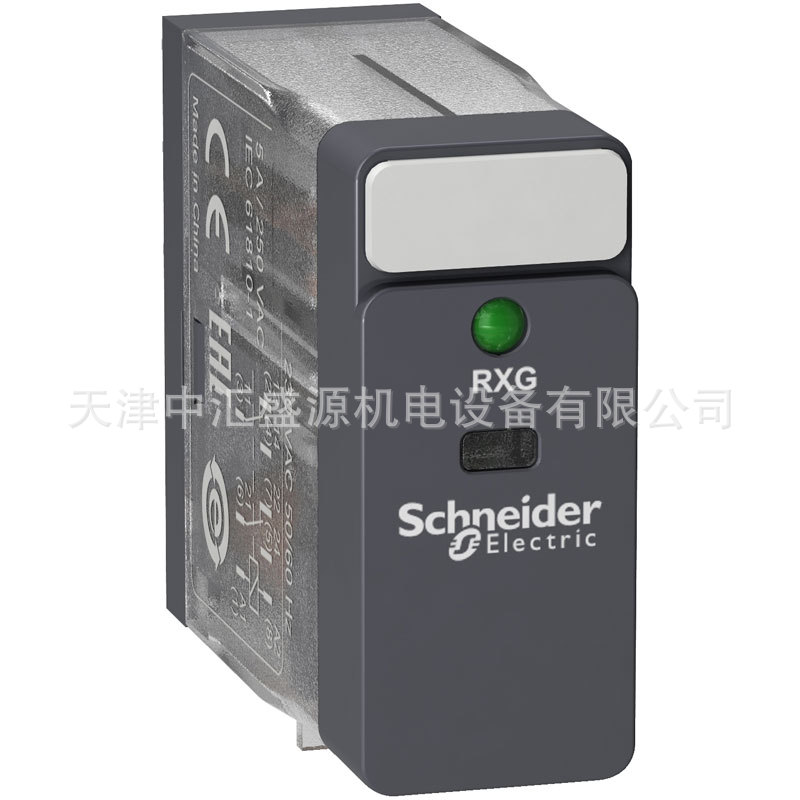

施耐德RXG23M7继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Electromechanical Relays |
| 系列号 | 接口继电器 |
| 产品类型 | 插入式继电器 |
| 产品短名 | RXG |
| 触点类型 | 2 OC |
| 额定负载电流 壳体内 [Itde] | 5 A 在…上 -40…55 °C |
| 本地信号指示 | 机械指示窗口 |
| LED 状态 | 有 |
| 额定工作电流 [Ie] | 5 A 在…上 30 V (DC) 符合 UL 5 A 在…上 30 V (DC) 符合 IEC 5 A 在…上 250 V (AC) 符合 IEC 5 A 在…上 250 V (AC) 符合 UL |
| 电气寿命 | 100000 次 适用 NO 阻性（负载） 量 55 °C 100000 次 适用 NC 阻性（负载） 量 55 °C |
| Coil resistance | 21000 Ω +/- 15 % |
| 抗冲击 | 20 gn 运行期间 100 gn 非运行 |
| 安装位置 | 任意位置 |
| Average consumption in VA | 0.82 VA 60 Hz |
| 控制电压限额 | 0.8...1.1 Uc AC |
| 控制回路电压 [Uc] | 220 V AC 50/60 Hz |
| 外观颜色 | 标准 |
| 压降阀值 | >= 0.3 Uc AC |
| 负载电流 | 5 A 在…上 250 V AC |
| *小开关能力 | 50 mW 在…上 10 mA, 5 V DC |
| *大开关能力 | 1250 VA |
| 转矩值 | 0.8 N.m |
| 接触电阻 | 100 mΩ |
| 绝缘电阻 | 1000 MΩ 在…上 500 V DC |
| 绝缘等级 | 等级 F |
| 机械寿命 | 10000000 次 |
| 安全可靠的数据 | B10d = 100000 |
| 动作时间 | 20 ms |
| 复位时间 | 20 ms |
| 过电压类别 | III |
| *大开关电压 | 250 V AC 30 V DC |
| 保护种类 | RT I |
| 工作额定值 | <=1800次/小时 欠载 <=18000次/小时 无负荷 |
| 污染等级 | 2 |
| 利用系数 | 20 % |
| 额定绝缘电压 [Ui] | 250 V 符合 IEC 300 V 符合 CSA 300 V 符合 UL |
| 绝缘性能 | 1000 V AC 触头之间 和 微断 绝缘 5000 V AC 线圈和触头之间 和 加强绝缘 绝缘 3000 V AC 极之间 和 基本绝缘 绝缘 |
| 测试水平 | A 级 group mounting |
| 设备简介 | 产品（非零部件） |
| 触点材料 | 银合金 (AgSnO2In2O3) |
| 净重 | 0.02 kg |
