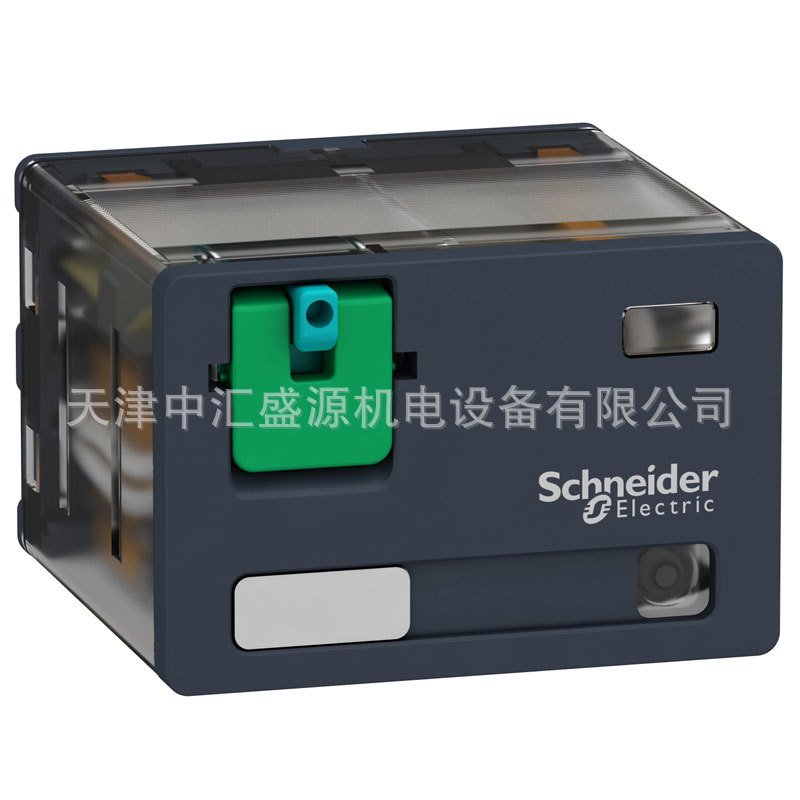

施耐德RPM42FD继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Electromechanical Relays |
| 系列号 | 电源 |
| 产品类型 | 插入式继电器 |
| 产品短名 | RPM |
| 触点类型 | 4 OC |
| 控制回路电压 [Uc] | 110 V DC |
| 额定负载电流 壳体内 [Itde] | 15 A 在…上 -40…55 °C |
| LED 状态 | 有 |
| 控制类型 | 锁定测试按钮 |
| 利用系数 | 20 % |
| 针脚类型 | 扁平 |
| 额定绝缘电压 [Ui] | 250 V 符合 IEC 300 V 符合 CSA 300 V 符合 UL |
| 额定冲击耐受电压 [Uimp] | 4 kV 在 1.2/50 µs |
| 触点材料 | AgNi |
| 额定工作电流 [Ie] | 15 A 在…上 277 V (AC) 符合 UL 15 A 在…上 28 V (DC) 符合 UL 15 A 在…上 250 V (AC) NO 符合 IEC 15 A 在…上 28 V (DC) NO 符合 IEC 7.5 A 在…上 250 V (AC) NC 符合 IEC 7.5 A 在…上 28 V (DC) NC 符合 IEC |
| *大开关电压 | 250 V 符合 IEC |
| Resistive load current | 15 A 在…上 250 V AC 15 A 在…上 28 V DC |
| *大开关能力 | 3750 VA 420 W |
| *小开关能力 | 170 mW 在…上 10 mA, 17 V |
| 工作额定值 | <=1200次/小时 欠载 <=18000次/小时 无负荷 |
| 机械寿命 | 10000000 次 |
| 电气寿命 | 100000 次 适用 阻性（负载） 量 |
| Average coil consumption | 1.6 W |
| 压降阀值 | >= 0.1 Uc DC |
| Operate time | 20 ms 标称电压 |
| Release time | 20 ms 标称电压 |
| Average coil resistance | 6370 Ω 在…上 20 °C +/- 10 % |
| 额定操作电压限制 | 88...121 V DC |
| 保护种类 | RT I |
| 测试水平 | A 级 group mounting |
| 操作位置 | 任何位置 |
| 污染等级 | 3 |
| 安全可靠的数据 | B10d = 100000 |
| 净重 | 0.071 kg |
| 设备简介 | 产品（非零部件） |
