产品说明
施耐德ZB2BWM32C按钮座 介绍：按钮开关又称控制按钮（简称按钮），是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令，以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。
按钮开关是一种按下即动作，释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V以下，电流小于5A的控制电路中，一般不直接操纵主电路，也可以用于互联电路中。
在实际的使用中，为了防止误操作，通常在按钮上做出不同的标记或涂以不同的颜色加以区分，其颜色有红、黄、蓝、白、黑、绿等。一般红色表示“停止”或“危险”情况下的操作；绿色表示“启动”或“接通”。急停按钮用红色蘑菇头按钮。按钮有金属的防护挡圈，且挡圈要高于按钮帽防止意外触动按钮而产生误动作。安装按钮的按钮板和按钮盒的材料是金属的并与机械的总接地母线相连。

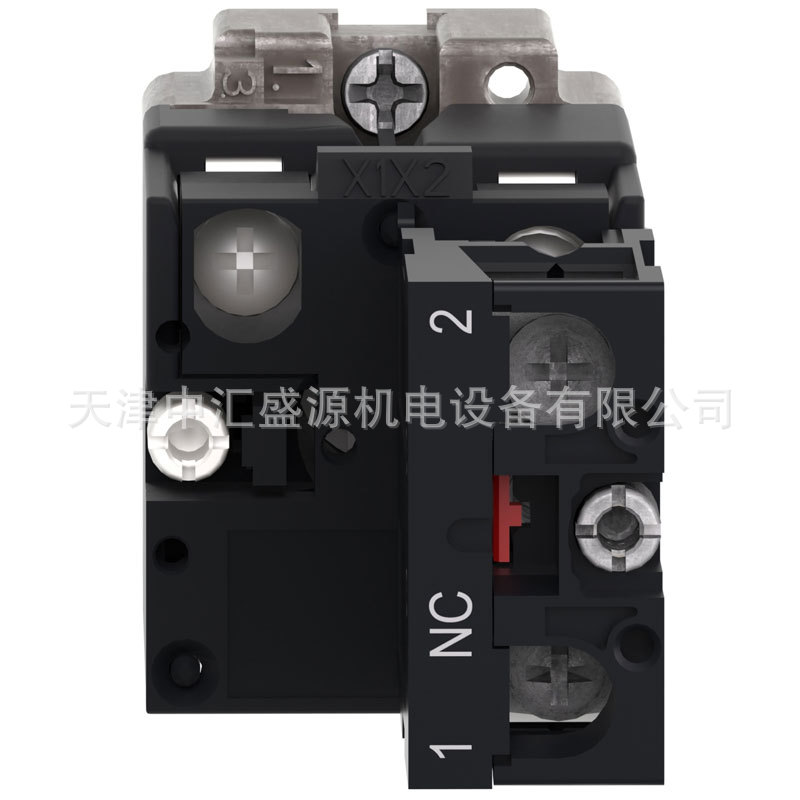

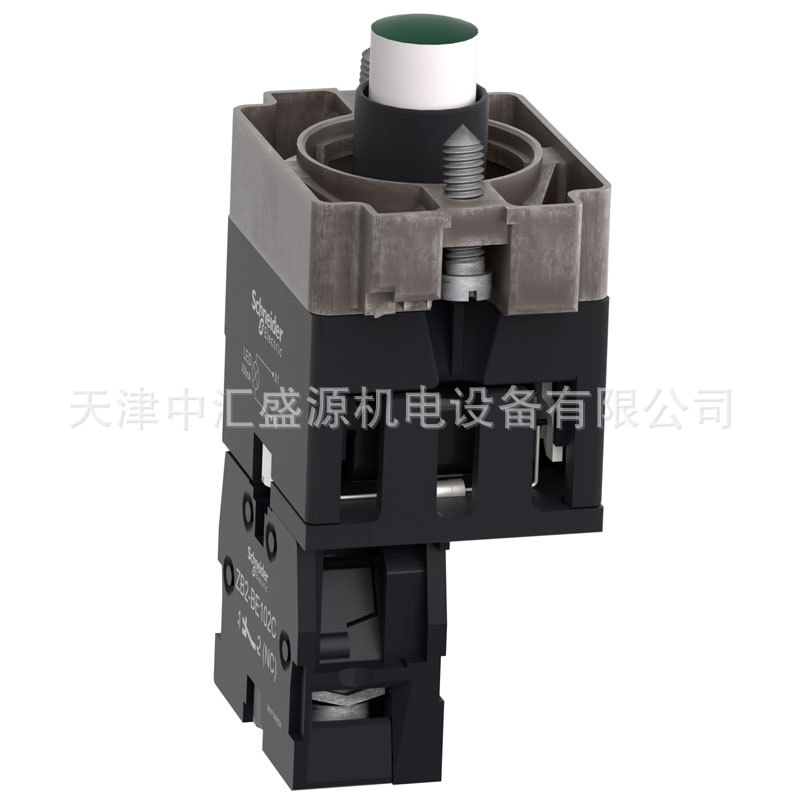

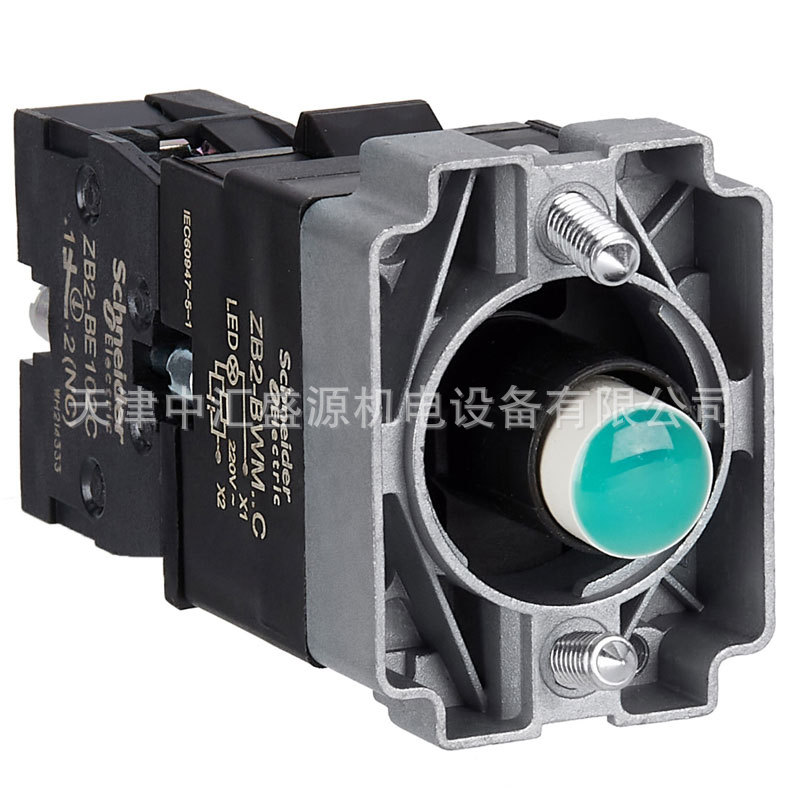

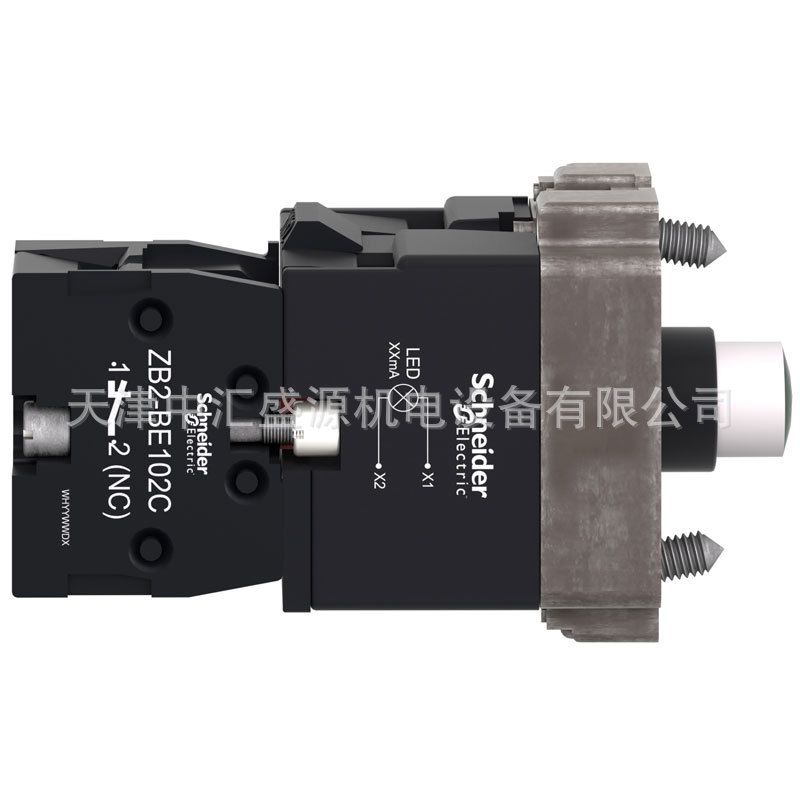

产品图片
产品参数
| 产品系列 | Easy Harmony XB2 |
| 产品类型 | 整套本体/触点组件和发光模块 |
| 组件名称 | ZB2 |
| 本体类型 | 按钮 |
| 每件单独销售数量 | 1 |
| 设备简介 | 基本要素 |
| 产品短名 | XB2 |
| 触点动作 | 慢断 |
| 安装直径 | 22.5 mm |
| 额定电源电压 [Us] | 230...240 V |
| 触点类型 | 1NC |
| 连接端子 | 螺钉夹紧端子 |
| 边框材料 | 镀镍金属 |
| ISO n°1端子 | (11-12)NC |
| Ie额定工作交流电 | 3 A 240 V AC-15 |
| 辅助触点 | 标准 |
| 灯座 | BA 9s |
| 灯管（泡）类型 | 白炽灯泡、氖灯泡、LED灯泡 |
| Ie额定工作直流电 | DC-13: 0.27 A 在…上 250 V |
| 常闭辅助触点 | 1 |
| 常开辅助触点 | 0 |
| 输入类型 | 交流 |
| 供电频率 | 50 Hz 60 Hz |
| 高度 | 30 mm |
| 宽度 | 40 mm |
| 深度 | 67 mm |
| 产品重量 | 0.090 kg |
| 接线能力 | 螺旋压入式端子, <= 2 x 1.5 mm² witd and witdout cable ends 螺旋压入式端子, <= 1 x 2.5 mm² witd and witdout cable ends 螺旋压入式端子, >= 1 x 0.5 mm² witd and witdout cable ends 快速接线端子, 连接型号: 6.3 mm |
| 固定模式 | 固定螺钉头 *荐扭矩: 0.8 N.m 固定螺钉头 *荐扭矩: 1.0 N.m |
| 紧固扭矩 | 0.8…1.0 N.m |
| 额定冲击耐受电压 [Uimp] | 6 kV 符合 EN/IEC 60947-1 |
| 额定绝缘电压 [Ui] | 600 V （污染等级 3) 符合 EN/IEC 60947-1 |
| 触点材料 | 银合金(银/镍) |
| 触线使用 | 标准触头 |
| 固定圈材料 | Zamak |
| 机械寿命 | 3000000 次 |
| 电气连接 | 外加螺丝夹终端 |
| 灯模块颜色 | 绿色 |
| 指示灯模块电压 | 直接 |
| 灯源 | LED灯泡 |
| 电气可靠性 | Λ < 10exp(-6) 在…上 5 V, 1 mA 清洁的环境中 符合 EN/IEC 60947-5-4 Λ < 10exp(-8) 在…上 17 V, 5 mA 清洁的环境中 符合 EN/IEC 60947-5-4 |
| 额定工作电流 [Ie] | 3 A 在…上 240 V, AC-15, A600 符合 EN/IEC 60947-5-1 0.27 A 在…上 250 V, DC-13, Q600 符合 EN/IEC 60947-5-1 |
| 短路保护 | 10 A gL 熔断器 类型 gG 符合 EN/IEC 60947-5-1 |
| 约定发热电流 [Itd] | 10 A 符合 EN/IEC 60947-5-1 |
| 强制打开 | 无 |
| 螺丝头形状 | 交叉 兼容 Philips no 1 螺丝刀 交叉 兼容 pozidriv No 1 螺丝刀 一字槽 兼容 平 Ø 4 mm 螺丝刀 一字槽 兼容 平 Ø 5.5 mm 螺丝刀 |
| 运作传播 | 2.88 mm (NO更改电气状态) 5.0 mm (总行程) |
| 电气寿命 | 1000000 次, AC-15, 3 A 在…上 240 V, 工作额定值 1000000 次, DC-13, 0.27 A 在…上 250 V, 工作额定值 |
| 保护处理 | TC/td |
| 信号类型 | 恒定 |
| 电流消耗 | < 20 mA |
| 使用寿命 | 5000 小时 在25°C、额定电压时 |
| 电源电压范围 | 176…242 V 交流 50/60 Hz |
| 额定电源电压 [Us] | 230...240 V 交流 50/60 Hz |
| 带屏蔽绝缘 | No |
