产品说明
施耐德LXM32MD12N4伺服驱动器 介绍：伺服驱动器（servo drives）又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，是传动技术的产品。
伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工等自动化设备中。尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置三闭环控制算法。该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。

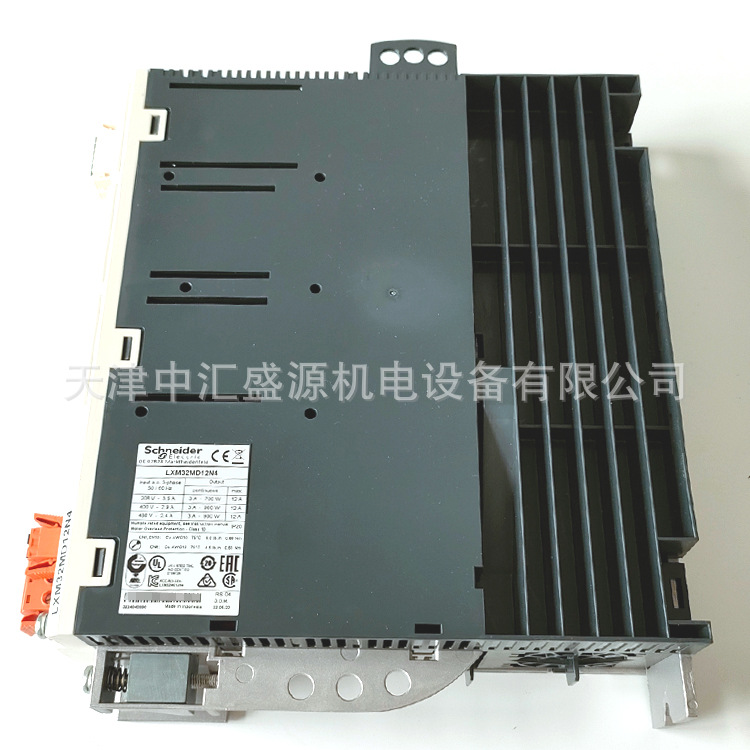

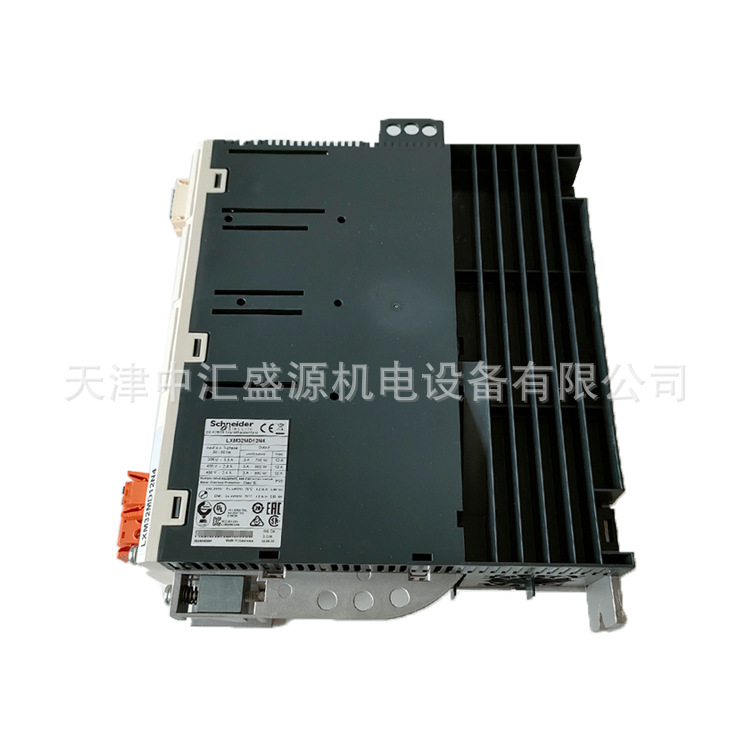

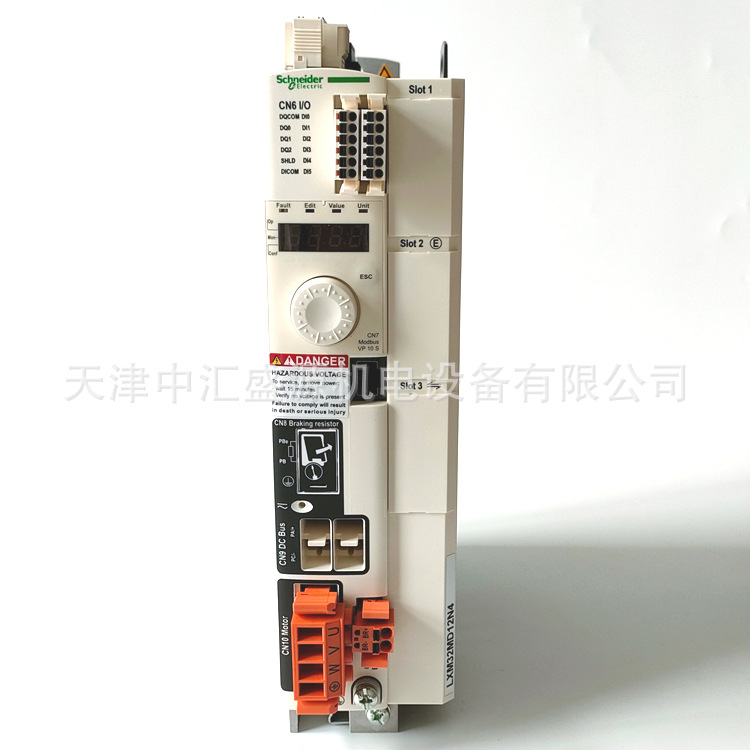

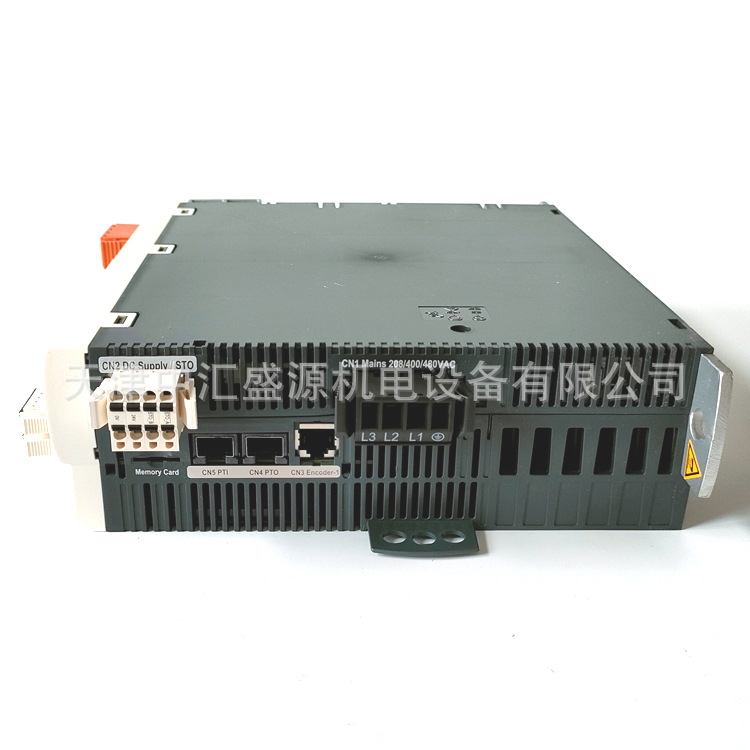

产品图片
产品参数
| 产品系列 | Lexium 32 |
| 产品短名 | LXM32M |
| 产品类型 | 运动伺服驱动器 |
| 驱动器格式 | 书本 |
| 电网相数 | 三相 |
| 额定电源电压 [Us] | 200...240 V - 15...10 % 380...480 V - 15...10 % |
| 电源电压范围 | 170…264 V 323…528 V |
| 供电频率 | 50/60 Hz - 5...5 % |
| 电网频率 | 47.5...63 Hz |
| EMC 滤波器 | 集成的 |
| 连续输出电流 | 3 A 在…上 8 kHz |
| 输出电流 3s 峰值 | 12 A 在…上 208 V 适用 5 s 12 A 在…上 480 V 适用 5 s |
| maximum continuous power | 800 W 在…上 208 V 1600 W 在…上 400 V 1600 W 在…上 480 V |
| 标称功率 | 0.7 kW 在…上 208 V 8 kHz 0.9 kW 在…上 400 V 8 kHz 0.9 kW 在…上 480 V 8 kHz |
| 线路电流 | 3.1 A, tdDI 的 79 % 在…上 208 V, 带外部电抗器 的 2 mH 3.4 A, tdDI 的 90 % 在…上 400 V, 带外部电抗器 的 2 mH 2.9 A, tdDI 的 98 % 在…上 480 V, 带外部电抗器 的 2 mH 3.6 A, tdDI 的 136 % 在…上 208 V, 没有电抗器 2.9 A, tdDI 的 177 % 在…上 400 V, 没有电抗器 2.4 A, tdDI 的 182 % 在…上 480 V, 没有电抗器 |
| 开关频率 | 8 kHz |
| 过电压类别 | III |
| Maximum leakage current | 30 mA |
| 输出电压 | <= 电源电压 |
| 电绝缘 | 电源与控制之间 |
| 电缆类型 | 单股 IEC 电缆 (温度: 50 °C) 铜 90 °C XLPE/EPR |
| 电气连接 | 端子, 夹紧力: 3 mm², AWG 12 (CN8) 端子, 夹紧力: 5 mm², AWG 10 (CN1) 端子, 夹紧力: 5 mm², AWG 10 (U/T1, V/T2, W/T3) |
| 紧固扭矩 | CN8: 0.5 N.m CN1: 0.7 N.m U/T1, V/T2, W/T3: 0.7 N.m |
| 离散量输入数量 | 2 捕获 分立输入 2 安全 分立输入 4 逻辑 分立输入 |
| 数字量输入类型 | 捕获 (电容 逻辑 (DI 安全 (compliment of STO_A, compliment of STO_B |
| 采样期间 | DI: 0.25 ms 离散 0.25 ms |
| 离散量输入电压 | 24 V 直流 适用 捕获 24 V 直流 适用 逻辑 24 V 直流 适用 安全 |
| 离散量输入逻辑 | 正 (compliment of STO_A, compliment of STO_B) 在状态 0: < 5 V 在状态 1: > 15 V 符合 EN/IEC 61131-2 类型 1 正 (DI) 在状态 0: > 19 V 在状态 1: < 9 V 符合 EN/IEC 61131-2 类型 1 正极或负极 (DI) 在状态 0: < 5 V 在状态 1: > 15 V 符合 EN/IEC 61131-2 类型 1 |
| 响应时间 | <= 5 ms compliment of STO_A, compliment of STO_B |
| 离散量输出数量 | 3 |
| 输出型式 | 逻辑 输出 (DO)24 V DC |
| 离散量输出电压 | <= 30 V DC |
| 离散量输出逻辑 | 正极或负极 (DO) 符合 EN/IEC 61131-2 |
| 触点颤动时间 | <= 1 ms 适用 compliment of STO_A, compliment of STO_B 2 µs 适用 电容 0.25 µs...1.5 ms 适用 DI |
| 刹车电流 | 50 mA |
| 输出反应时间 | 250 µs (DO) 适用 离散量 输出 |
| 控制信号类型 | 伺服电机编码器反馈 脉冲序列输出 (PTO) RS422 脉冲/方向 (P/D), A/B, CW/CCW 5 V, 24 V 链路 (集电极开路) 脉冲/方向 (P/D), A/B, CW/CCW 5 V, 24 V 链路 (推挽) 脉冲/方向 (P/D), A/B, CW/CCW RS422 |
| 保护类型 | 防止电压反接: 输入 信号 防止短路输出信号: 输出信号 |
| 安全功能 | STO(安全扭矩中断), 集成 SS1 (安全停止 1), 带单独的eSM安全卡 SS2 (安全停止 2), 带单独的eSM安全卡 SLS（安全限速）, 带单独的eSM安全卡 SOS （安全、运行、停止）, 带单独的eSM安全卡 |
| 安全等级 | SIL 3 符合 EN/IEC 61508 PL = e 符合 ISO 13849-1 |
| 通讯界面 | Modbus, 集成 CANopen, 带单独的通讯卡 CANmotion, 带单独的通讯卡 Etdernet/IP, 带单独的通讯卡 EtderCAT, 带单独的通讯卡 Profibus, 带单独的通讯卡 DeviceNet, 带单独的通讯卡 输入/输出, 带单独的通讯卡 Profinet, 带单独的通讯卡 |
| 端口类型 | RJ45 (标记为 CN7) 适用 串口Modbus |
| commissioning port | 2 线 RS485 多点 适用 串口Modbus |
| 传输率 | 9600, 19200, 38400 bps 用于总线长度为… 40 m 适用 串口Modbus |
| 地址数 | 1…247 适用 串口Modbus |
| LED状态 | LED (红色) 伺服驱动电压 |
| 信号传输功能 | 显示故障 7 段 |
| 标识 | CE |
| 操作位置 | 垂直方向 +/- 10° |
| 适用范围 | 伺服电机 BMH (70 mm, 1 电机堆栈) 伺服电机 BMH (70 mm, 2 电机堆栈) 伺服电机 BMH (100 mm, 1 电机堆栈) 伺服电机 BSH (70 mm, 1 电机堆栈) 伺服电机 BSH (70 mm, 2 电机堆栈) 伺服电机 BMH (70 mm, 3 电机堆栈) 伺服电机 BSH (55 mm, 3 电机堆栈) 伺服电机 BSH (70 mm, 3 电机堆栈) 伺服电机 BSH (100 mm, 1 电机堆栈) |
| 宽度 | 68 mm |
| 高度 | 270 mm |
| 深度 | 237 mm |
| 净重 | 1.9 kg |
